ДУ31 емкостной уровнемер для тяжелых условий

Емкостной уровнемер для работы в тяжелых условиях ОВЕН ДУ31 предназначен для непрерывного измерения уровня жидкости и сыпучих материалов и преобразования в унифицированный аналоговый выходной сигнал 4…20 мА и цифровой сигнал RS-485.

Высокоточный емкостной уровнемер применяется на объектах водоснабжения, пищевого производства, сельского хозяйства, водоотведения: в емкостях, резервуарах с жидкостью и сыпучими продуктами, неагрессивными к материалам датчика.

Преимущества

Универсальность

Емкостной датчик уровня ДУ31 может измерять уровень жидких и сыпучих продуктов. Для уровнемеров не страшны пыль, агрессивные среды, аэрация и электромагнитные помехи.

Простота

Датчик легко и просто ввести в эксплуатацию: настройка осуществляется кнопками на приборе или на ПК с использованием ПО «Owen Configurator».

Индикация

Уровнемер оснащен защищенным от механических воздействий экраном, на котором отображается информация о текущем измерении.


Долговечность

ДУ31 имеет высокую химическую и коррозионную стойкость. Диапазон измеряемых температур: от -40 до +85 °С. Средний срок службы датчика 10 лет.

Вариативность

Уровнемер изготавливается в 4-х исполнениях по типу чувствительных элементов с широким диапазоном преобразования – от 250 до 2000 мм. Для некоторых исполнений возможна подрезка длины чувствительного элемента.

Ремонтопригодность

В сервисных центрах ОВЕН можно произвести замену вышедшего из строя элемента без необходимости покупки нового датчика.

Диспетчеризация

Интерфейс RS-485 и открытая карта регистров делают возможным включение ДУ31 в систему удаленной диспетчеризации OwenCloud, SCADA, OPC и др. или для визуализации на панели оператора.

Типы чувствительных элементов

• • Неизолированный
    стержень
  • Изолированный
    стержень
  • Неизолированный
    стержень в трубе
  • Изолированный
    стержень в трубе

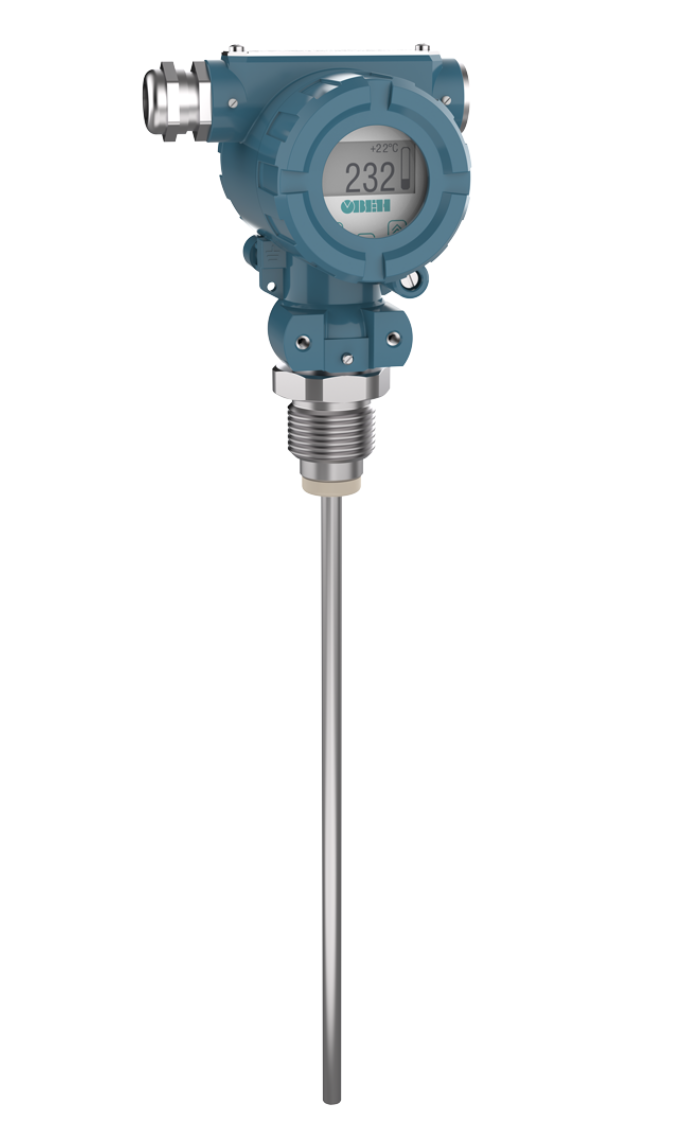

  Неизолированный стержень

  Материалы: сталь AISI304, PPS.

  Применение: абразивные сыпучие материалы (цемент, песок); загрязненные непроводящие жидкости (масла, дизельное топливо, бензин), жидкости высокой вязкости.

  Резервуары: металлические, выходной сигнал зависит от формы резервуара.



  Изолированный стержень

  Материалы: сталь AISI 304, PPS, PTFE.

  Применение:неабразивные сыпучие материалы (цемент, песок); загрязненные электропроводящие жидкости (буровой раствор), жидкости высокой вязкости, агрессивные вещества.

  Резервуары:металлические, выходной сигнал зависит от формы резервуара.

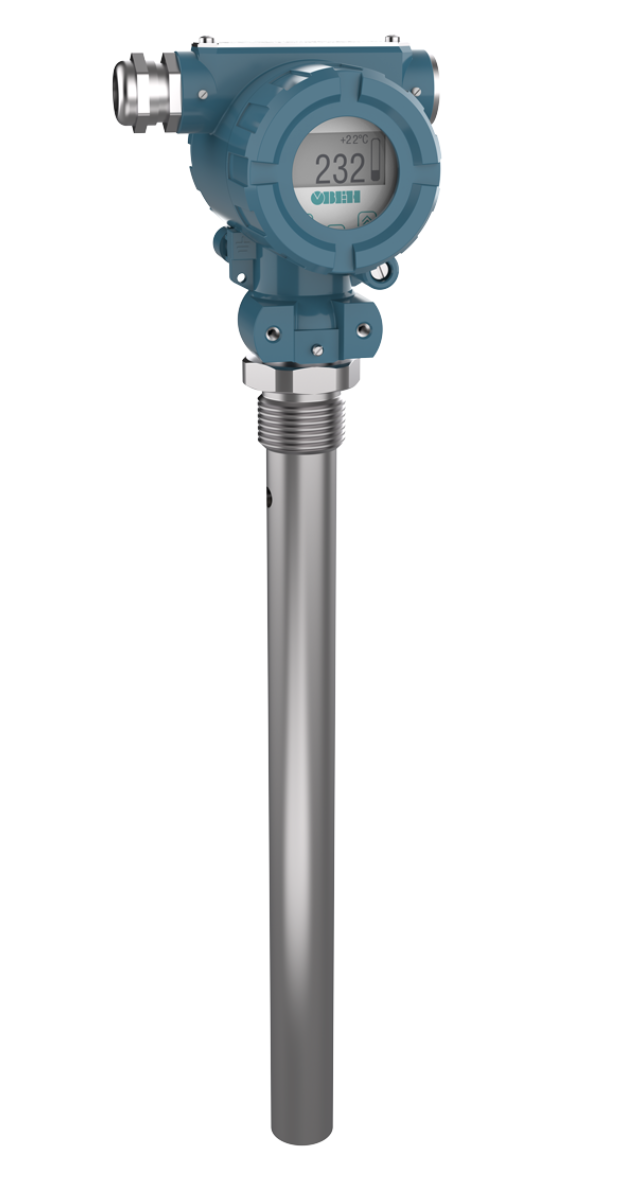

  Неизолированный стержень в трубе

  Материалы: сталь AISI 304, PPS.

  Применение:незагрязненные непроводящие жидкости (масла, светлые нефтепродукты).

  Резервуары:пластиковые или непроводящие материалы стенок резервуаров, металлические резервуары, выходной сигнал не зависит от формы резервуара.



  Изолированный стержень в трубе

  Материалы: сталь AISI 304, PPS, PTFE.

  Применение:незагрязненные электропроводящие жидкости (вода, антифриз).

  Резервуары:пластиковые или непроводящие материалы стенок резервуаров, металлические резервуары, выходной сигнал не зависит от формы резервуара.



  Технические характеристики

  • Параметр	Значение
    Питание
    Диапазон напряжения питания постоянного тока	от 12 до 36 В
    Номинальное напряжение питания постоянного тока	24 В
    Потребляемая мощность, не более	1,5 Вт
    Потребляемый ток, не более	120 мА
    Защита от подачи напряжения питания обратной полярности	Есть
    Гальваническая развязка
    Прогрев, не менее	30 с
    Канал измерения уровня
    Нижний предел измерений уровня	0 мм
    Верхний предел измерений уровня (конкретное значение диапазона измерений уровня указывается в паспорте на преобразователь)	от 300 до 2500 мм
    Пределы допускаемой приведённой (к диапазону измерений) основной погрешности измерений уровня*	±0,5 %
    Период измерения уровня, не более	1 с
    Аналоговый выход
    Количество выходов унифицированных аналоговых сигналов	1 (активный, с питанием от цепи питания преобразователя)
    Диапазоны выходных сигналов тока	от 0 до 20 мА от 4 до 20 мА
    Пределы допускаемой приведённой (к диапазону измерений уровня) основной погрешности преобразований значений уровня:
    - в выходной цифровой сигнал RS-485	±0,5 %
    - в выходной сигнал силы постоянного тока	±0,75 %
    Сопротивление нагрузки, не более	800 Ом
    Время установления выходного сигнала после изменения входного сигнала, не более	1 с
    Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности при изменении температуры окружающей среды от нормальных условий (от плюс 15 °С до плюс 25 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха, доля от предела допускаемой основной погрешности
    - измерений (ЖКИ)	1,0
    - преобразований в цифровой выходной сигнал RS-485	1,0
    - преобразований в унифицированный аналоговый выходной сигнал силы постоянного тока	0,75
    RS-485
    Скорость обмена данными	300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400 бит/с
    Максимальная длина линии связи	1200 м
    Протокол обмена	Modbus RTU (Slave)
    Время установления выходного сигнала после изменения входного сигнала, не более	100 мс
    Корпус
    Расположение оси крепежного отверстия преобразователя в резервуаре	Вертикально
    Штуцер подсоединения к измеряемой среде	G1
    Размер резьбы для установки кабельного ввода	M20×1,5-6Н
    Степень защиты по ГОСТ 14254-2015:
    - корпус	IP65
    - погружная часть	IP69
    Масса в упаковке (зависит от модификации), не более	8,5 кг
    Общее
    Средний срок службы	10 лет
    Средняя наработка на отказ	50000 часов
    * Для результатов измерений, отображаемых на ЖКИ.

    Условия эксплуатации

    Преобразователь предназначен для эксплуатации в следующих условиях:

    • температура окружающего воздуха: от минус 40 до +85 °С;
    • верхний предел относительной влажности воздуха – не более 95 % при +35 °С и более низких температурах без конденсации влаги;
    • атмосферное давление – от 84 до 106,7 кПа;
    • высота над уровнем моря – до 1000 м.

    По устойчивости к воздействию вибрации преобразователь соответствует группе исполнения N2 по ГОСТ Р 52931-2008.

    По уровню излучения радиопомех преобразователь соответствует нормам, приведенным в ГОСТ Р 51318.11-2006 для оборудования класса А.

  Модификации

  •

    ДУ311-1.1.Х.Х
