ПД100 модель 1х5-EXD взрывозащищенный датчик преобразователь давления 0,01-100,0 МПа повышенной надёжности

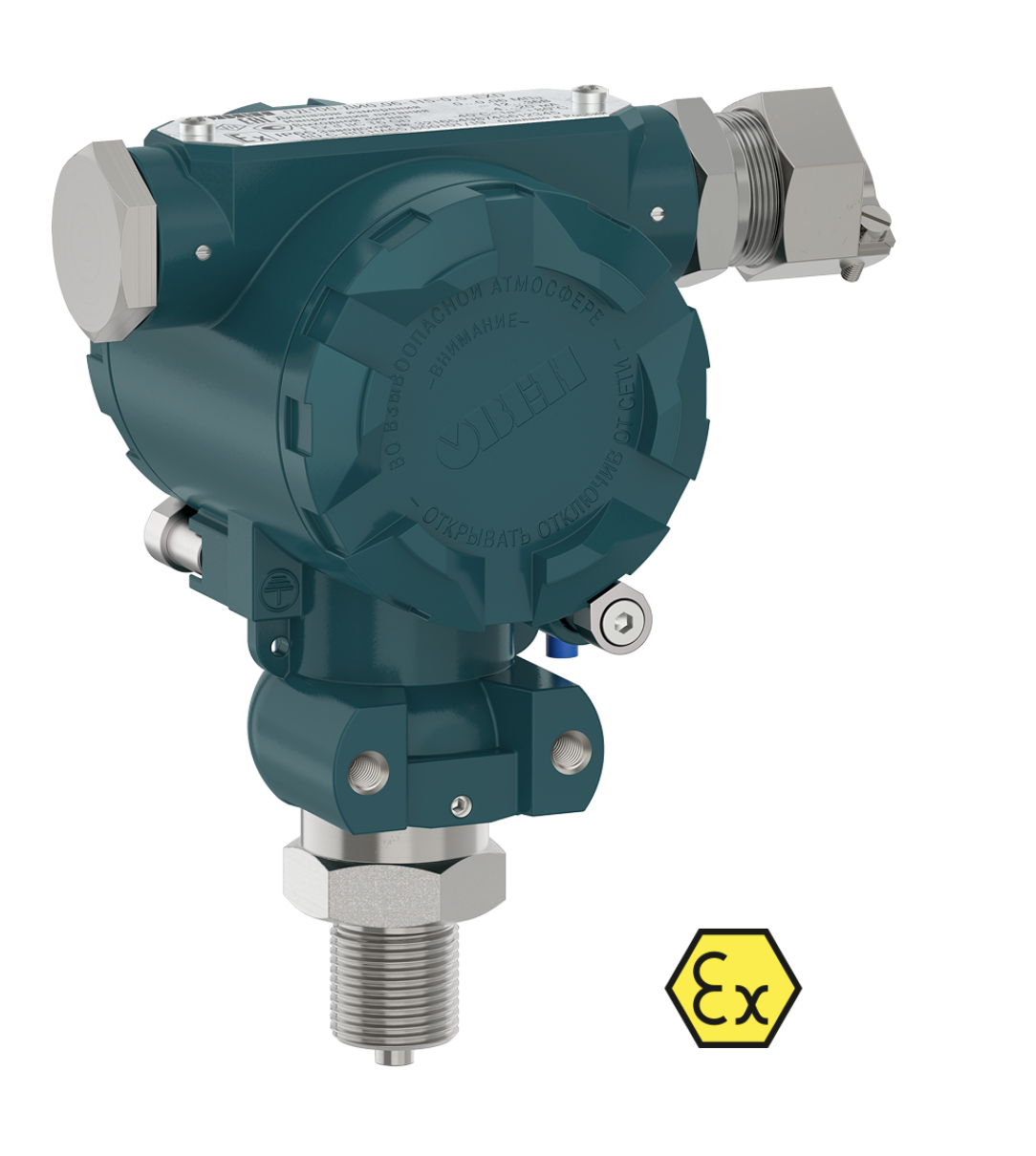

Датчик ПД100-1х5 в полевом корпусе представляет собой преобразователь измерительный с современным сенсором структуры КНК с мембраной из нержавеющей стали, вваренным в штуцер лазерной сваркой, микропроцессорным нормировщиком, выходным сигналом 4…20 мА и бесплатной первичной поверкой. Датчик имеет сертификат взрывозащиты «Взрывонепроницаемая оболочка» 1Exd IIC T6 Gb по ТР ТС 012/2011.

Преобразователь давления ПД100 предназначен для систем автоматического регулирования и управления в промышленности на основных и вторичных производствах, расположенных в сложных климатических и иных условиях, требующих применения оборудования в полевом корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ, объектах энергетики. Вварка сенсора в штуцер лазером без уплотнения позволяет использовать датчик в химически агрессивных средах и на низких температурах.

Среда измерения

Нефтепродукты, газы (в том числе горючие пропан-бутан, метан), пар, вода, топлива, агрессивные жидкости, нейтральные к нержавеющим сталям AISI 316L и AISI 304S.

Отличительные особенности

• Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
• Стойкость к влаге IP65 – плата нормирующего преобразователя покрыта герметиком, компенсационное отверстие в корпусе закрыто мембраной из материала гортекс.
• Высокая точность и стабильность измерений – проводится автофретирование и уникальный полином нормирования сигнала своей разработки.
• Устойчивость к гидроударам - используются высокостабильные сенсоры лучших азиатских производителей с мембраной из нержавеющей стали.
• Датчик внесён в Государственный реестр Средств Измерения, регистрационный номер 47586-11.
• Бесплатная заводская первичная поверка с занесением результатов на сайт ФГИС АРШИН.

Основные характеристики

• Верхний предел измерений – от 0,01 до 100 МПа.
• Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
• Диапазон температур измеряемой среды: –40…+100 °С.
• Класс точности – 0,25 %; 0,5 %; 1,5 %.
• Межповерочный интервал – 5 лет / 4 года.
• Взрывозащита – «Взрывонепроницаемая оболочка» 1Ex dII CT6 Gb.

  Технические характеристики

• Наименование	Значение
  Выходной сигнал постоянного тока	4...20 мА, 2-х проводная схема
  Исполнение по взрывозащите	"Взрывонепроницаемая оболочка" 1Exd IICT6Gb
  Основная приведенная погрешность	0,25; 0,5; 1,5 % ВПИ
  Диапазон рабочих температур измеряемой среды	–40…+100 °С
  Напряжение питания	12…36 В постоянного тока
  Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
  Потребляемая мощность	не более 0,8 Вт
  Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
  Помехоустойчивость	класс А по ГОСТ 30804.6.2-2013
  Степень защиты корпуса	IP65
  Устойчивость к климатическим воздействиям	УХЛ3.1
  Диапазон рабочих температур окружающего воздуха	–40…+80 °С
  Атмосферное давление рабочее	66...106,7 кПа
  Среднее время наработки на отказ	не менее 500 000 ч
  Средний срок службы	12 лет
  Межповерочный интервал	2 года
  Методика поверки	КУВФ.406230.100 МП
  Вес без упаковки / в упаковке	1,0 кг / 1,5 кг
  Штуцер для подключения давления	M20×1,5 манометрической формы (ГОСТ 2405-88) G1/2 манометрической формы (DIN EN 837) G1/4 (DIN 3852)
  Тип электрического соединителя	Кабельный ввод под бронированный кабель 6-10 мм, диаметр брони 10-15 мм
  Габаритный размер	не более 155×100 мм
  Перегрузочная способность	не менее 200 % от ВПИ
  Предельное давление перегрузки	не менее 400 % от ВПИ

• Схема подключения

•

  Схема подключения преобразователя давления ПД100-EXD к внешним устройствам
