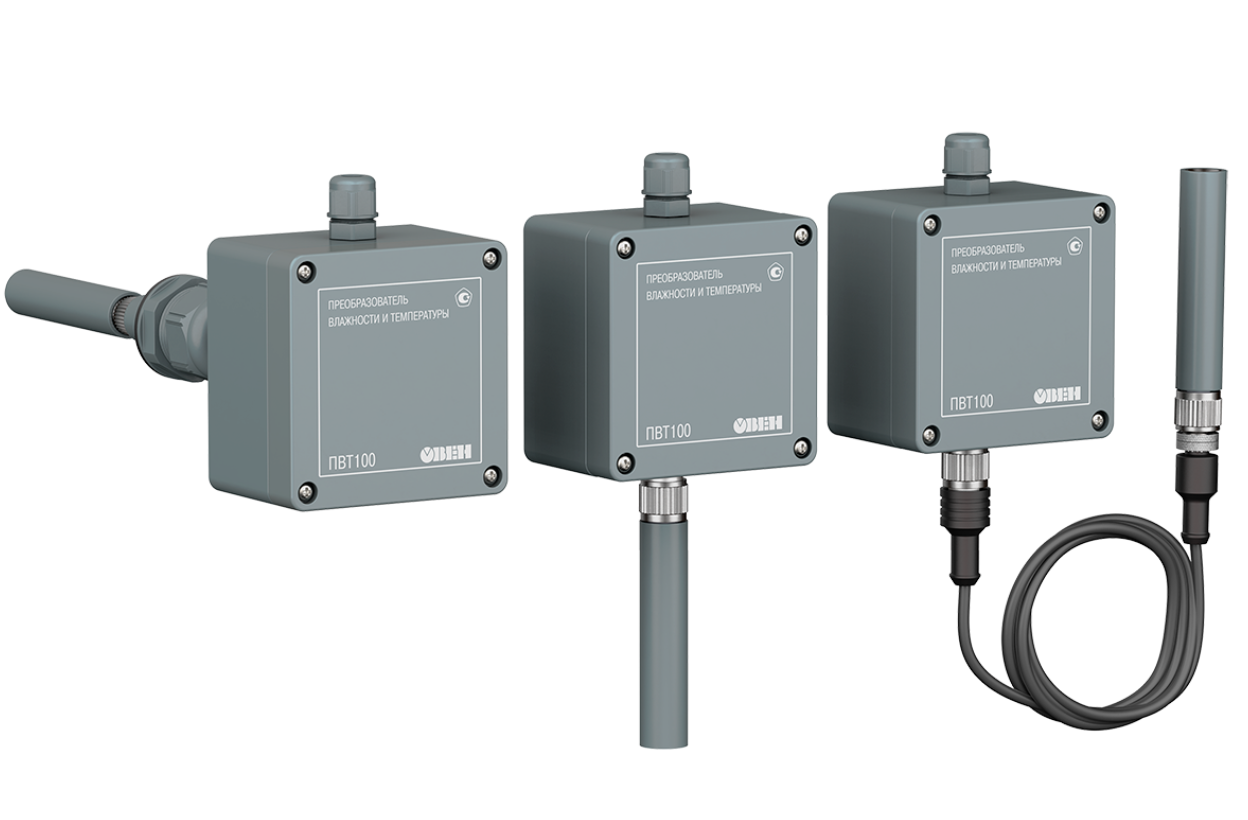

ПВТ100 промышленный датчик (преобразователь) влажности и температуры воздуха

Промышленный датчик влажности и температуры ОВЕН ПВТ100 предназначен для непрерывного преобразования относительной влажности и температуры неагрессивного газа в два унифицированных выходных сигнала: аналоговый 4…20 мА и цифровой Modbus RTU по интерфейсу RS-485.

Преобразователи влажности и температуры ОВЕН ПВТ100 являются сертифицированными средствами измеряются и поставляются с бесплатной первичной поверкой сроком на один год.

Основные характеристики

• Точность измерений относительной влажности/температуры: 3,5 %RH / 0,5 °С.
• Диапазон рабочих температур: от -40 до +80 °С.
• Возможность работы в тяжелых условиях при температуре до +120 °С (серия ПВТ100-Т с высокотемпературными кабелем и зондом).
• Комбинированный выходной сигнал: два канала 4…20 мА + RS-485 (Modbus RTU).
• Степень защиты корпуса IP65 (подходит для улицы).

Среда измерения

Воздух, неагрессивные газы.

Модификации ПВТ100. Особенности и применение.

Модель ПВТ100-Н4 является наиболее универсальной и распространённой модификацией, подходит для большинства применений. Данная модель предназначена для установки на стену. Преобразователь оснащен быстросъемным зондом, который подключается к базе через интерфейс M12. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH.

Встроенный зонд
(универсальный)

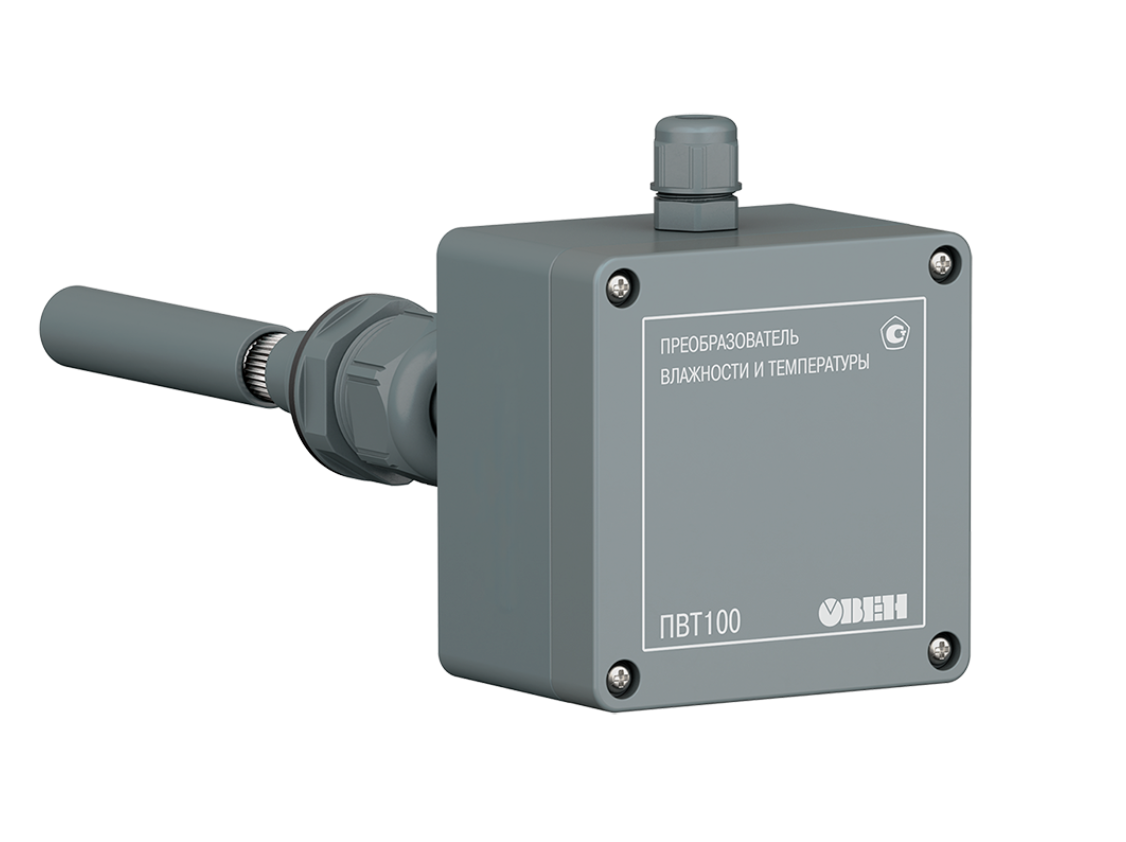

Канальное исполнение
(для вентиляции HVAC)

Модель ПВТ100-К устанавливается прямо в воздухопровод. При этом зонд помещается в измеряемую среду, а база датчика остается снаружи. Такой датчик может использоваться в любой системе вентиляции: бытовой и промышленной – по аналоговому выходу 4…20 мА или цифровому протоколу Modbus RTU через интерфейс RS-485. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH.

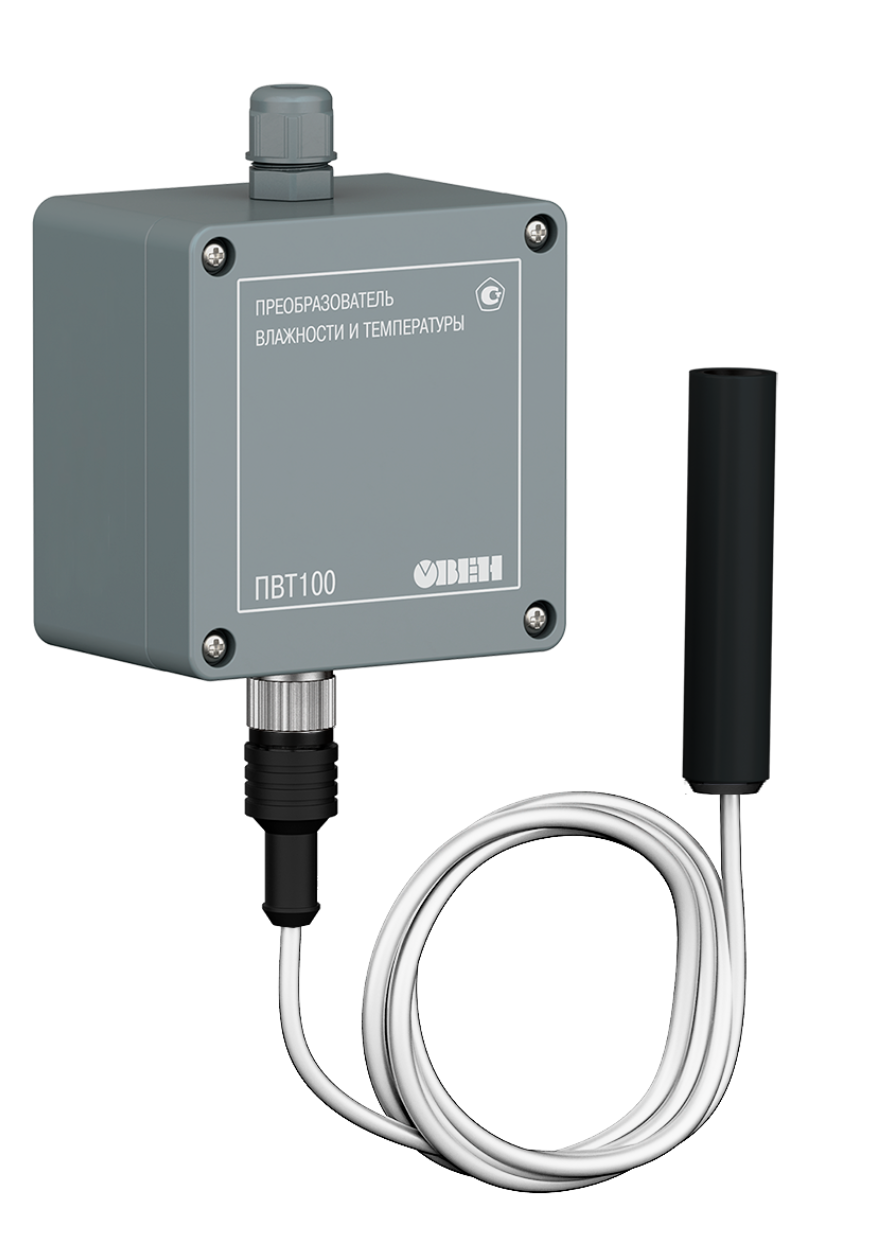

Модели ПВТ100-Н2 и ПВТ100-Н5 отличаются наличием соединительного кабеля длиной 2,5 или 5 метров. Такие модификации применяются для специальных камер или помещений, где нет возможности разместить базу. В измеряемую среду помещается только выносной зонд датчика. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH.

Выносной зонд 2/5 м общепром

Для печей и холодильных камер
(для агрессивных сред)

Модель ПВТ100-Т создана специально для агрессивных или тяжелых сред, таких как холодильные камеры, печи, коптильни и т.д. Особенностью данной модели являются специальный соединительный кабель и зонд, которые устойчивы к агрессивным средам и предназначены для применений с рабочими температурами до +120 ⁰С.

Технические характеристики

• Характеристика	Значение
  Диапазон измерений относительной влажности RH	0…100 %RH
  Диапазон измерений температуры окружающего воздуха	-40…+80 (+120) °С
  Степень пылевлагозащиты	IP65
  Температура измеряемой среды:
  - общепромышленное исполнение	-40…+80 °С
  - высокотемпературное исполнение	-40…+120 °С
  Длина кабеля (модификации Н5)	2,5 м / 5,0 м
  Абсолютная погрешность измерения влажности	±3,0 % – в диапазоне RH = 20…80 % ±3,5 % – вне диапазона RH = 20…80 %
  Абсолютная погрешность измерения температуры	±0,5°С – в диапазоне RH = 20…80 % ±0,7 °C – вне диапазона RH = 20…80 %
  Повторяемость	±0,1 %RH / ±0,1 °C
  Стабильность	±0,25 %RH / 0,02 °C в год
  Время готовности к работе после включения, не более	10 – 15 сек
  Поддерживаемые интерфейсы и протоколы	RS-485 (протокол Modbus RTU), скорость 1200…57600 бит/с
  Гарантийный срок	24 месяца

  Условия эксплуатации

  Закрытые взрывобезопасные помещения без агрессивных паров и газов:

  • температура окружающего воздуха: -40…+80 (+120) °С;
  • атмосферное давление – от 84 до 106,7 кПа.



  Рекомендуемые и максимально допустимые условия эксплуатации

Модификации

•

  ПВТ100-Х.2.И.Х

Габаритные и установочные размеры

•

  Корпус ОВЕН ПВТ100



  Канальное исполнение ПВТ100-К1.2.И



  Настенное исполнение ПВТ100-Н4.2.И



  Настенное исполнение с выносным зондом ПВТ100-Н5.2.И.х



  Настенное исполнение с высокотемпературными кабелем и выносным зондом ПВТ100-Н5.2.И.Тх

Схемы подключения
