Датчики температуры для систем вентиляции, отопления и кондиционирования (ОВК/HVAC). Обновленная линейка ДТС3х
от 33,39 руб.
- В наличии
Датчики температуры ОВЕН ДТС3ххх предназначены для непрерывного измерения температуры в системах ОВК (HVAC): температуры воздуха на улице, в канале воздуховода и помещении, температуры поверхности трубопровода и температуры теплоносителя в трубопроводе.
Назначение |
Снят с продаж с 29.01.24 |
Аналог |
Канальный датчик температуры |
ДТС3015 |
ДТС3032 |
Накладной датчик температуры |
ДТС3225 |
ДТС3222 |

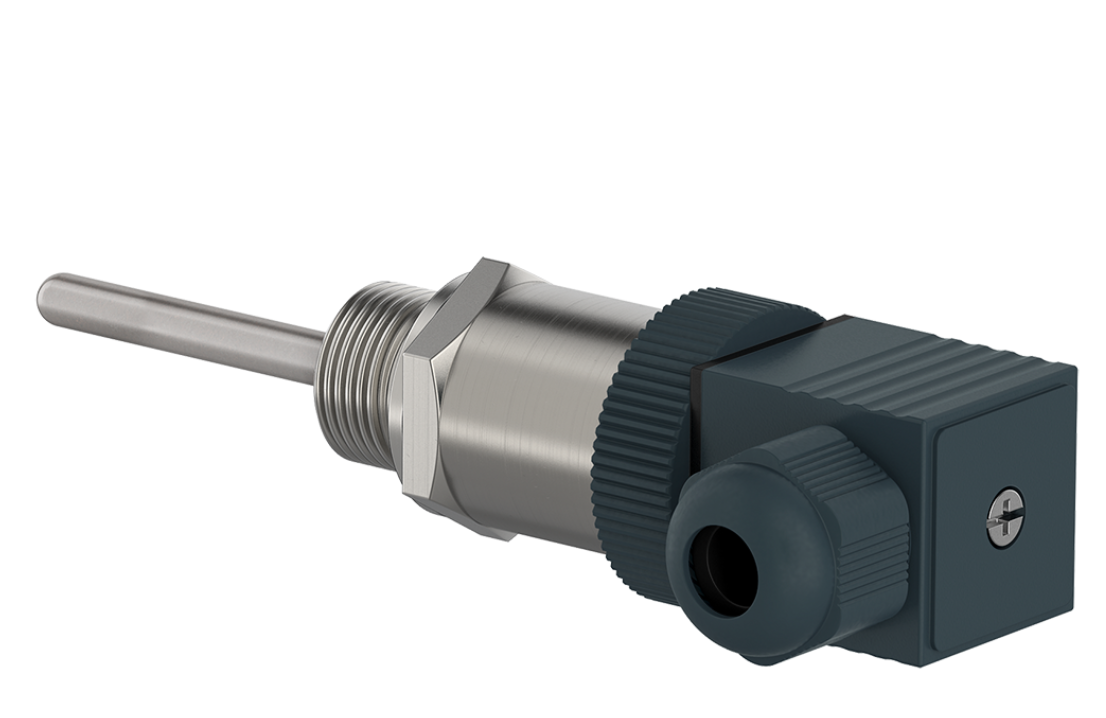

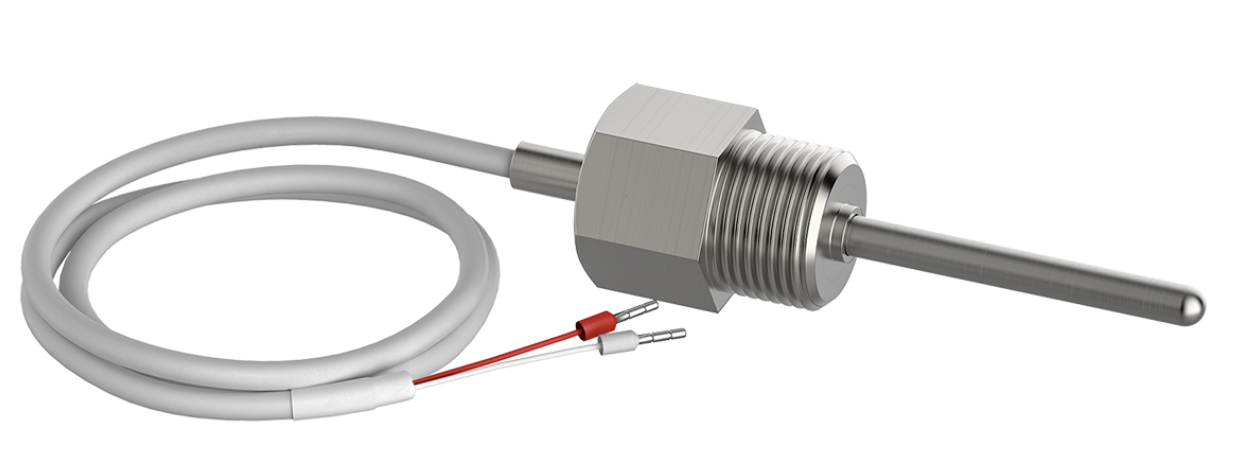

Погружной датчик температуры |
ДТС3105 |
ДТС3042 |
ДТС3194 |
ДТС3044 |
Типы исполнений датчиков и назначение
- Канальные датчики температуры
- Погружные (врезные) датчики температуры
- Накладные датчики температуры
- Измерение температуры окружающего воздуха

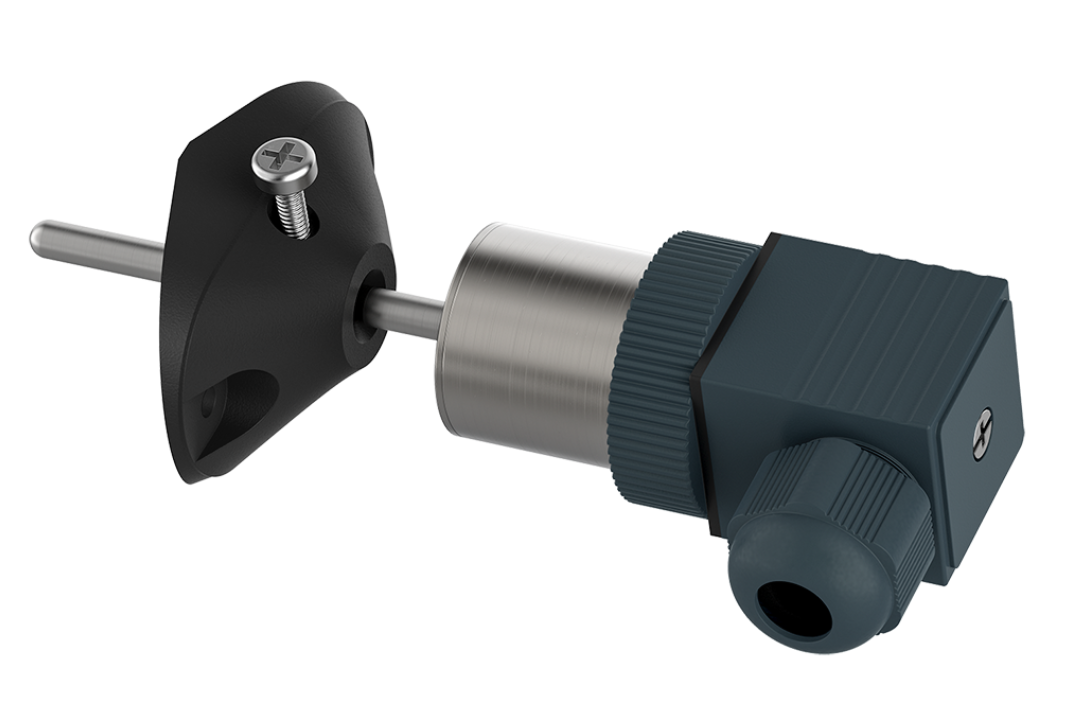

Измерение температуры воздуха в канале воздуховода:
- монтаж на стенку воздуховода с помощью пластикового фланца
- глубина погружения регулируется перемещением фланца и зависит от длины монтажной части
- длина монтажной части от 50 до 1000 мм
- ДТС3032 в комплекте с фланцем
* фланец МФ-5-ПП заказывается отдельно для модели ДТС3014.
Измерение температуры теплоносителя в прямом и обратном трубопроводе (без погружения сенсора):
- приварной штуцер
- тип резьбы: R1/2; G1/2; G1/4; М20х1,5; М16х1,5 и др.
- длина монтажной части от 60 до 2000 мм
- монтаж в трубопровод с помощью арматуры (защитных гильз и монтажных бобышек)
Измерение температуры теплоносителя в прямом и обратном трубопроводе (без погружения сенсора):
- материал контактирующей части конструкции: латунь и медь
- для трубопроводов диаметром от 20 до 200 мм
- монтаж с помощью хомутов либо стяжек
- в комплекте с ДТС3222 – два хомута
- ДТС3224 поставляется без хомутов
Измерение температуры окружающего воздуха:
- монтаж на стену
- дополнительно экран защиты от солнечных лучей
Области применения
ОВК (HVAC), ЖКХ – системы отопления, системы вентиляции и кондиционирования частных, общественных и производственных зданий.
Среда измерения
Теплоноситель: вода, воздух и другие среды нейтральные к нержавеющей стали 12Х18Н10Т.
Отличительные особенности
- Разнообразие НСХ: Рt100, Рt1000, 50М, 100М, NTC3k, NTC10k, NTC20k.
- Удобство монтажа: DIN-разъем, выбор типа кабельного вывода.
- Гарантия качества:
- средний срок службы не менее 10 лет;
- гарантия 2 года;
- 100 % выходной контроль качества датчиков (ОТК, собственная лаборатория);
- ведутся работы по получению сертификата об утверждении типа СИ* (II кв. 2024 г.).
- Произведено в РФ.
Основные характеристики
- Диапазон измеряемых температур: -50…+250 °С.
- Температура окружающего воздуха: -40…+90 °С
- Степень защиты (в зависимости от модификации): IP54, IP65, IP67.
- Класса допуска: А, В.
- Погрешность 1 % (для NTC)
* Системы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
На данный момент обновленная линейка датчиков температуры ДТС3ххх не имеет сертификата об утверждении типа средств измерения, но, учитывая потребности клиентов, компания ОВЕН ведет работы по их получению.
Технические характеристики
-
Характеристика
Значение
ДТС3014, ДТС3224, ДТС3044
ДТС3222, ДТС3032, ДТС3042, ДТС3125
НСХ
50М, 100М
Pt100, Pt1000
NTC3k, NTC10k, NTC20k
50М,
100М
Pt100, Pt1000
NTC3k, NTC10k, NTC20k
Диапазон измеряемых температур
Класс
допуска А
—
-30…+250 °C
—
—
-30…+250 °C
для ДТС3125:
-30…+100 °C
—
Классы допуска В
-50…+150 °C
-50…+250 °C -50…+180 °C
для ДТС3125:
-40…+100 °C
-50…+250 °C
для ДТС3125:
-40…+100 °C
1
—
-40…+120 °C
—
-40…+120 °C
(кроме ДТС3125)
Для ДТС3125:
-40…+100 °C
Время термической реакции
10…30 с
Количество чувствительных элементов
1
Схема внутренних соединений проводников
Двухпроводная, трехпроводная, четырехпроводная**
Условное давление
Не более 0,6 МПа
Исполнение сенсора относительно корпуса
Изолированный
Длина кабельного вывода
0,2 м – стандарт;
до 20 м – по заказу
–
Исполнение коммутационной
головки
–
Пластмассовая
Способ монтажа
Без резьбы: ДТС3014, ДТС3224, ДТС3125, ДТС3222
Фланец: ДТС3032
С основными резьбами: G1/2, М20×1,5, R1/2: ДТС3044, ДТС3042*
Материал защитной арматуры
12Х18Н10Т, латунь
12Х18Н10Т, медь
Степень защиты согласно ГОСТ 14254
IP54, IP67
IP65
Средняя наработка на отказ, не менее
35 000 ч
Предельная температура окружающего воздуха
+90 °C
* Возможны другие типы резьбы.
** Четырехпроводная схема не доступна для моделей с DIN
Конструктивные исполнения датчиков ДТС3ххх
-
1) При двухпроводной схеме для моделей ДТС3хх4 суммарная длина погружаемой части L и кабельного вывода l:
- для 100М, Рt100 – не более 320 мм;
- для Рt1000 – не более 3200 мм;
- для NTC3k – не более 17000 мм;
- NTC10k и NTC20k – не более 20000 мм;
- модели ДТСхх4 с сенсорами 50М по двухпроводной схеме не изготавливаются.
При двухпроводной схеме для моделей ДТС3хх5 и ДТС3хх2 длина погружаемой части L:
- для 50М - не более 200 мм;
- для100М, Рt100 - не более 630 мм;
- для NTC - без ограничений.
Конструктивное исполнение узлов коммутации ДТС3ххх
-
ДТС3125
ДТС3хх2 с DIN 43650
Кабельный ввод М16×1,5
Кабельный ввод М16×1,5
Диаметр подключаемого кабеля до 7 мм
ДТС3хх4 с кабельным выводом*
IP54
IP67
Кабель вклеен в корпус
Кабель обжат** корпусом
Э – экранированный без оболочки
ЭС – экранированный в силиконовой оболочке
С – без экрана в силиконовой оболочке
Узел кабельного ввода дополнительно изолируется термоусадкой
*Кабели к ДТС3хх4 поставляются только в составе ДТС в качестве кабельного вывода. (Кабели к ДТС)
**Длина обжима не более 10 мм.
Рекомендации по монтажу
-
Рекомендации по монтажу канальных датчиков температуры ДТС3032 и ДТС3014 совместно с фланцем МФ-5ПП (монтаж в стенку воздуховода, среда: воздух)
Рабочая часть датчика (от коммутационной головки до окончания измерительного зонда) должна быть помещена в воздушный поток не менее, чем на 40…60 % от глубины вентиляционного канала.
Не рекомендуется устанавливать датчики в местах смешения потоков воздуха: на выходе рекуператоров, заслонок рециркуляции и т.п.
Рекомендации по монтажу накладных датчиков температуры ДТС3222 и ДТС3224 (монтаж на трубопровод с помощью хомутов; чувствительный элемент не погружается в теплоноситель, измеряет температуру трубопровода)
Для подготовки поверхности (места установки датчика) используйте напильник – поверхность трубопровода должна быть гладкая и чистая.
Для улучшения теплопередачи заполните пространство между датчиком и трубой теплопроводящей пастой (или другим теплопроводящим материалом). Датчик должен быть прочно прикреплен к поверхности трубопровода с помощью хомутов (металлическим хомутом 80…100 мм, поставляемым в комплекте с датчиком, либо другим). В месте установки датчика не должно быть внешнего притока тепла.
Арматуру датчика по всей длине укройте теплоизоляционным материалом (3) для труб.
Рекомендации по монтажу врезных (погружных) в трубопровод датчиков температуры: ДТС3042, ДТС3044 и ДТС3014 совместно с гильзой ГЗ.6,3
Для свободного извлечения датчика из гильзы необходимо обеспечить достаточное расстояние (х) между датчиком и любым препятствием.
Рекомендуется погружать датчик в среду на всю длину монтажной (погружаемой) части.
Датчик температуры подачи теплоносителя необходимо устанавливать непосредственно на выходе теплообменника.
Примечание: изображения датчиков носят условный характер; защитную арматуру для монтажа датчиков в трубопровод (защитная гильза, бобышка) необходимо подбирать, исходя из конкретной модели датчика и диаметра трубопровода.
Общие рекомендации для датчиков температуры теплоносителя в трубопроводе: ДТС3222, ДТС3224, ДТС3044, ДТС3042, ДТС3014 совместно с гильзой ГЗ.6,3
Для предотвращения попадания воды в корпус датчика обеспечьте при монтаже датчика петлю для стекания капель. Всегда оставляйте кабель с запасом для удобного демонтажа (извлечения) датчика без отключения проводов.
При смешении воды разной температуры сохраняйте рекомендуемое расстояние между местом установки датчика температуры на трубопровод и точкой смешения.
d – диаметр трубопровода
L – расстояние от точки смешения до датчика:
- минимум: 10×d
- максимум: 15×d
Рекомендации по монтажу датчиков для измерения температуры окружающего воздуха ДТС3125 (крепление на стену снаружи или внутри здания, среда: воздух)
Устанавливайте датчик ДТС3125 правильно:- Выберите место для монтажа датчика, которое обеспечит удобный доступ к датчику (для демонтажа/проверки).
- Датчик температуры внутри помещения Тк рекомендуется устанавливать на высоте порядка 1,5 м от пола и на расстоянии не менее 50 см от смежных стен.
- Датчик температуры наружного воздуха рекомендуется устанавливать на расстоянии 50 см от стены либо закрывать дополнительным экраном (это позволит скомпенсировать погрешность, вносимую восходящими потоками воздуха вдоль стены).
- Датчик температуры наружного воздуха рекомендуется устанавливать на северной стороне здания.
- Ликвидируйте зазор между кабелем датчика и кабельным каналом с помощью уплотнения. Это позволит избежать искажения измерений из-за неправильной циркуляции воздуха.
На рисунках обозначены места, где нельзя устанавливать датчики температуры окружающего воздуха! Установка датчиков в обозначенных местах приведет к искажению измеренной температуры (уличного либо комнатного воздуха).
- Нельзя устанавливать датчики температуры наружного воздуха Тн и воздуха внутри помещения Тк в тех местах, где они подвергаются воздействию прямых солнечных лучей.
- Нельзя красить датчик.
Основные | |
---|---|
Производитель | ОВЕН |
