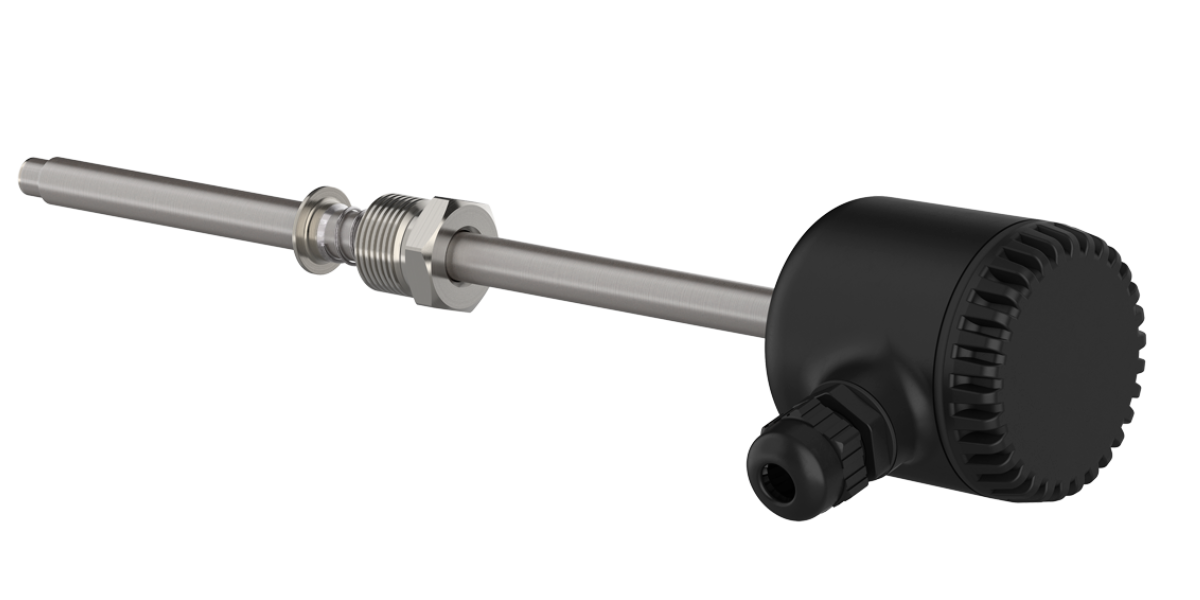

ДТПXхх5М.RS термопары с цифровым интерфейсом RS-485

Датчики температуры с цифровым интерфейсом RS-485 ДТПХхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).

Датчики температуры с цифровым интерфейсом RS-485 ДТП-RS изготавливаются на базе термоэлектрических преобразователей ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.

Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Термопары с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.

Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.


В состав термопреобразователей входят:

• первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
• измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

Преимущества датчиков температуры ОВЕН с RS-485

• Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
• Не занимают аналоговые входы.
• Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
• Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
• Передают данные напрямую в «облако».
• Увеличивают помехоустойчивость линии связи
• Увеличивают длину линии связи до 1200 метров.

• Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Конструктивные исполнения

Конструктивное исполнение	Модель (см. обозначение при заказе)	Параметры	Материал защитной арматуры (диапазон измерения температур)	Длина монтажной части L*, мм
	015	D=8 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250,  1600, 2000
	025	D=10 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	035	D=8 мм, M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
	045	D=10 мм, M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	055	D=10 мм, M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250,  1600, 2000
	065	D=8 мм, M=20×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250,  1600, 2000
	075	D=10 мм, M=20×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
	085	D=10 мм, M=27×2 мм, S=32 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	095	D=10 мм,  M=20×1,5 мм, S=22 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
	105	D=8 мм, M=20×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)
Подвижный штуцер	185	D=10 мм, M=22×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250,  1600, 2000
	195	D=10 мм, M=27×2 мм, S=32 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	205	D=10 мм, M=22×1,5 мм, S=27 мм, R=9,5 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
	215	D=10 мм, M=27×2 мм, S=32 мм,  R=12 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С)
Подвижный штуцер	265	D=6 мм, M=22×1,5 мм, S=27 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	275	D=3 мм D=4,5 мм	ДТПL сталь 12Х18Н10Т (-40…+600 °С), диаметр КТМС 3,0 мм   ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм   сталь AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм   сталь AISI 316 (-40…+900 °С), диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм   ДТПN сплав Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм	60...30000 кратно 10
Подвижный штуцер	285	D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм
Подвижный штуцер	295	D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм
	365	D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм

* Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационной головки для ДТПхх5.RS

Конструктивное исполнение головки	Под НПЦ-1
Материал головки	Пластмассовая	Металлическая
Чертеж

Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

Технические характеристики

• Метрологические характеристики термопар с RS-485 ДТП-RS

  Датчик	Максимальный диапазон измерений, °С*	Приделы допускаемой основной приведенной погрешности, %
  ДТПL	-40...+600	± 1,0
  ДТПK	-40...+900
  ДТПN	-40...+1250
  * В зависимости от исполнения.

  Наименование	Значение
  Характеристики питания
  Номинальное значение напряжения питания (постоянного тока)	24 В
  Диапазон допустимых напряжений питания (постоянного тока)	10...42 В
  Защита от смены полярности напряжения питания	есть
  Гальваническое разделение цепи питания от цепи ЧЭ	Нет
  Гальваническое разделение цепи питания от цепи интерфейса RS-485	есть, до 500 В
  Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более	10 мин
  Интерфейс связи RS-485
  Скорости обмена	9600, 14400, 19200, 38400, 57600, 115200 бит/с
  Протокол связи	Modbus RTU
  Режим работы в сети	Slave
  Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
  Характеристики конструкции
  ДТС-RS	40 с
  ДТС-RS с КТМС	10 с
  ДТС-RS с термоэлектродом в металлической защитной арматуре диаметром до 10 мм	40 с
  Номинальное давление (не более) защитной арматуры с диаметром погружной части:
  - до 6 мм	0,4 МПа
  - 6 мм	0,6 МПа
  - от 8 до 12 мм	10,0 МПа
  - 12 мм и более	16,0 МПа
  Степень защиты (по ГОСТ 14254):
  – корпус с пластмассовой коммутационной головкой;	IP 54
  – корпус с металлической коммутационной головкой и ДТС125М	IP 65
  Кабельный ввод (максимальный диаметр подключаемого кабеля):
  - для пластмассовой коммутационной головки	М16×1,5 (ø10 мм)
  - для металлической коммутационной головки	М20×1,5 (ø10 мм)
  Характеристики надежности
  Средняя наработка на отказ, не менее	50 000 ч
  Средний срок службы, не менее	12 лет
  Время непрерывной работы	круглосуточно
