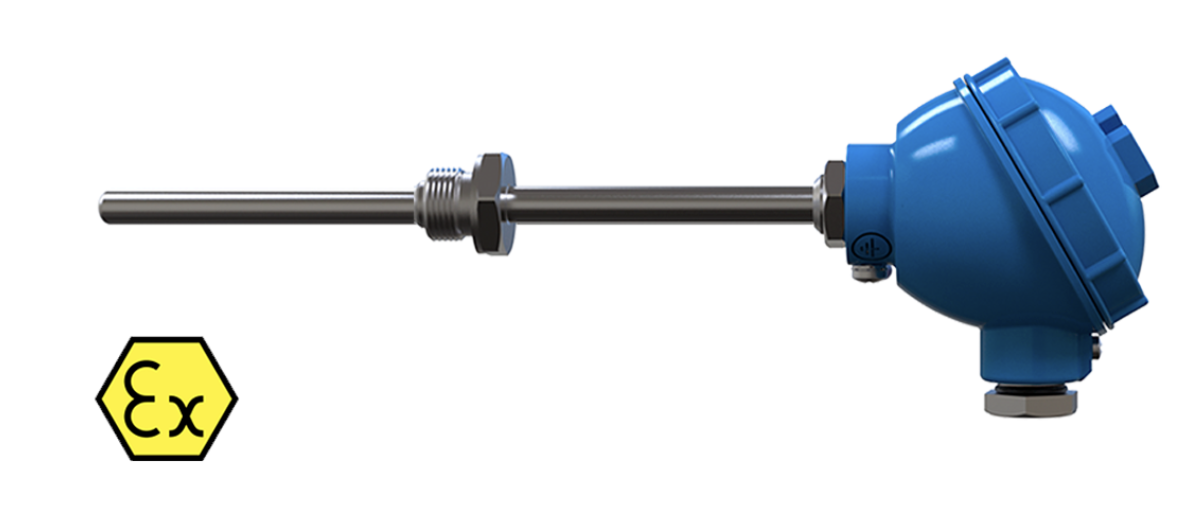

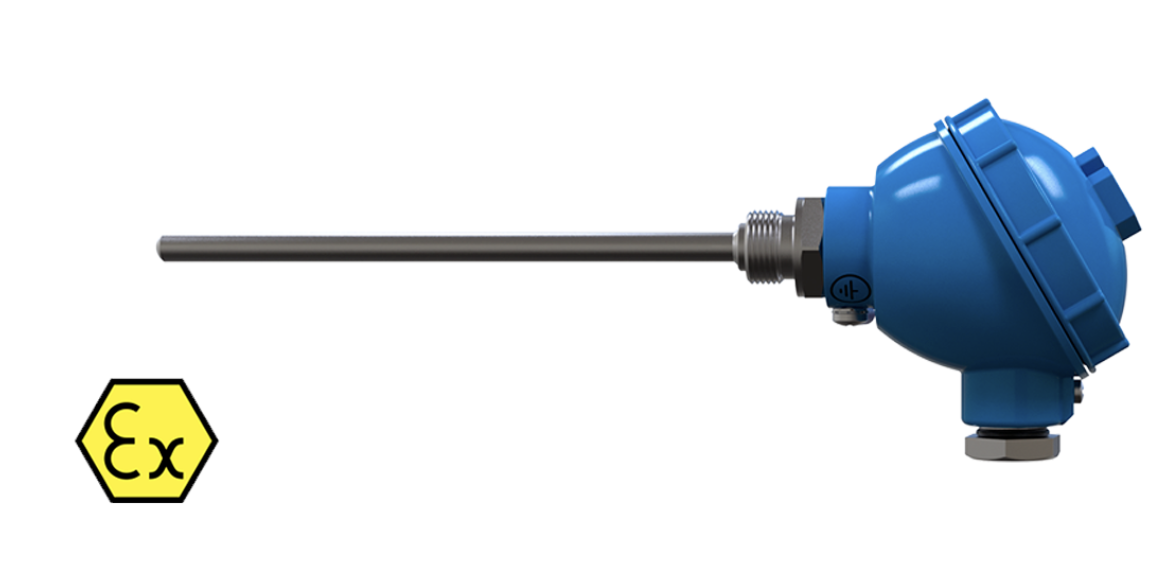

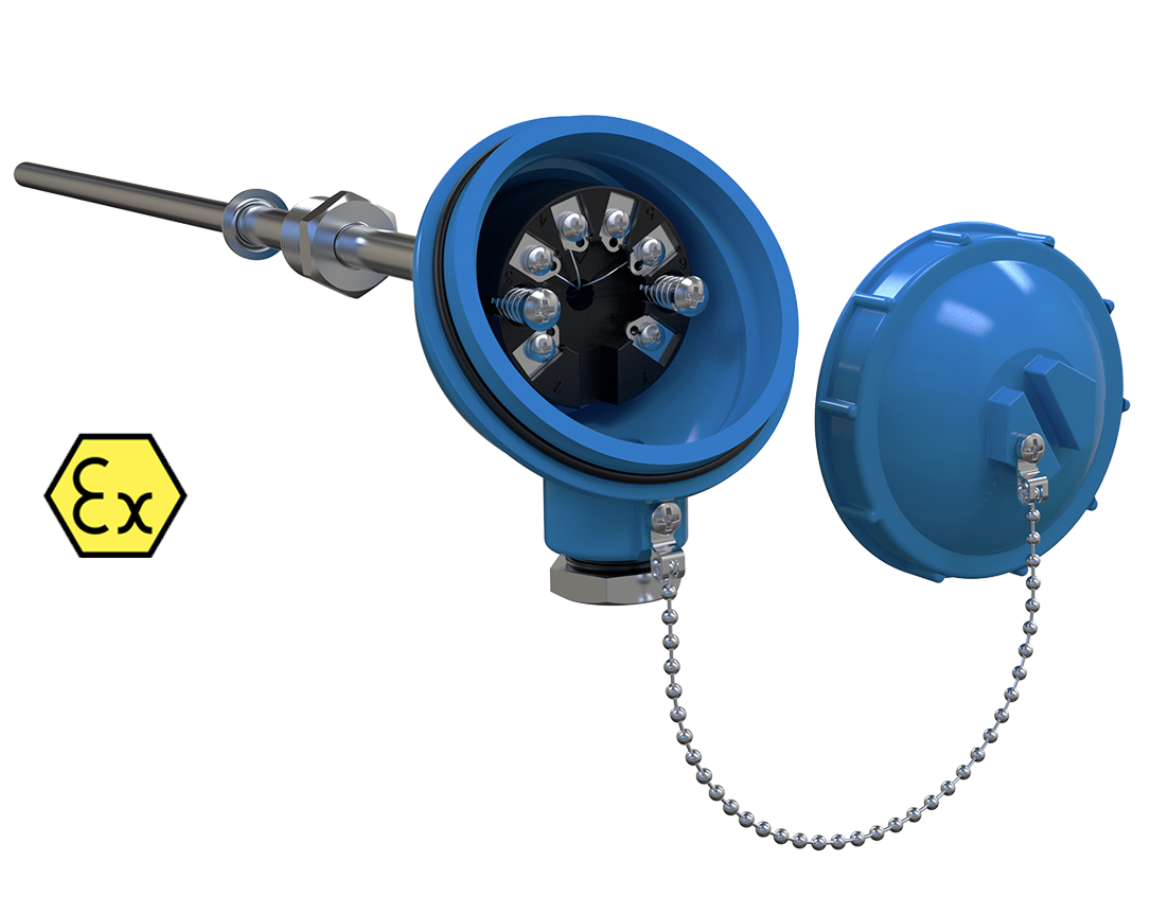

ДТПХхх5Е.И термопары с выходным сигналом 4…20 мА EXIA

Термопары с выходным сигналом 4…20 мА ДТПКхх5Е, ДТПNхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

• Тип выхода: аналоговый, многопредельный
• Диапазон измеряемых температур: –40…+1250 °С
• НСХ: К (ХА), N (НН), J (ЖК)
• Выходной сигнал: 4…20 мА, HART
• Класс точности: 1,0 %
• Межповерочный интервал — 2 года

Конструктивные исполнения

Конструктивное исполнение	Модель	Параметры	Материал защитной арматуры (диапазон температур)	Длина монтажной части L*, мм
	015	D = 8 мм	сталь 12Х18Н10Т (-40 …+800 °C)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D = 10 мм	сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 (-40 …+900 °C)
Подвижный штуцер	035	D = 8 мм, M = 20×1,5 мм**, S = 22 мм	сталь 12Х18Н10Т (-40 …+800 °C)
	045	D = 10 мм, M = 20×1,5 мм**, S = 22 мм	сталь 12Х18Н10Т (-40 …+800 °C), сталь 10Х23Н18 (-40 …+900 °C)
Подвижный штуцер	055	D = 10 мм, M = 20×1,5 мм**, S = 22 мм	сталь 12Х18Н10Т (-40 …+800 °C)	80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D = 8 мм, M = 20×1,5 мм**, S = 27 мм	сталь 12Х18Н10Т (-40 …+800 °C)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20×1,5 мм**, S = 27 мм	сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 (-40 …+900 °C)
	085	D = 10 мм, M = 27×2 мм**, S = 32 мм
Подвижный штуцер	095	D = 10 мм, M = 20×1,5 мм**, S = 22 мм	сталь 12Х18Н10Т (-40 …+800 °C)
	105	D = 8 мм, M = 20×1,5 мм**, S = 27 мм
Подвижный штуцер	185	D = 10 мм, M = 22×1,5 мм**, S = 27 мм	сталь 12Х18Н10Т (-40 … +800 °C)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400
	195	D = 10 мм, M = 27×2 мм**, S = 32 мм
Подвижный штуцер	205	D = 10 мм, M = 22×1,5 мм**, S = 27 мм R = 9,5 мм	сталь 12Х18Н10Т (-40 … +800 °C)	60, 80, 100, 120, 160, 180, 200, 250, 320, 400
	215	D = 10 мм, M = 27×2 мм**, S = 32 мм R = 12 мм
Подвижный штуцер	265	D = 6 мм, M = 22×1,5 мм**, S = 27 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	275	D = 3 мм D = 4,5 мм	ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3 мм; 4,5 мм   ДТПK AISI 316 (-40…+900 °С), диаметр КТМС 3 мм; 4,5 мм   ДТПK AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм   ДТПN сталь Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм   ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3 мм; диаметр КТМС 4,5 мм	60...30000, кратно 10
Подвижный штуцер	285	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм
Подвижный штуцер	295	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм
	365	D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

• выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;
• ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);
• ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011.

В соответствии с требованиями ТР ТС 012/2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +1250 ⁰С.

Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:

Технические характеристики

• Наименование	Значение
  Питание
  Номинальное значение напряжения питания (постоянного тока), В	24
  Диапазон допустимых напряжений питания (постоянного тока), В	12…30
  Максимальная мощность потребления, Вт	0,8
  Защита от обратной полярности напряжения питания	есть
  Выходной сигнал
  Диапазон выходного тока, мА	4…20
  Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА	23
  Вид зависимости «ток от температуры»	линейная
  Диапазон преобразования температур	определяется при заказе
  Диапазон допустимых сопротивлений нагрузки, Ом	250…956
  Время установления рабочего режима после включения напряжения питания, сек, не более	30
  Интерфейс	HART
  Конструкция
  Способ контакта с измеряемой средой	погружаемый
  Степень защиты корпуса датчика (по ГОСТ 14254)	IP65
  Условия эксплуатации
  Температура окружающего воздуха	В зависимости от температурного класса датчика
  Параметры взрывозащиты
  Маркировка	0 Ex ia IIC T6…Т1 Ga Х
  Максимальные значения для подключения по токовой цепи	Li Ui = 30 В, Ii = 100 мА, Li = 0,15 мГн, Ci = 25 нФ

Модификации

•

  ДТПХХХ5E-0Х1Х.Х.1,0.И.EXI-Т6 [ХН]

  Пример обозначения при заказе: ОВЕН ДТПК035Е-0110.120.1,0.И.ЕХI-T6[10Н]

  Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12Х18Н10Т с диапазоном измерения температуры: -200…+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе модели 035, класс точности 1,0 %, во взрывозащищенном исполнении (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -40…+800 °С, с HART-протоколом.

Схемы подключения

• Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.



  Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам

  Датчик имеет возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).



  Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
