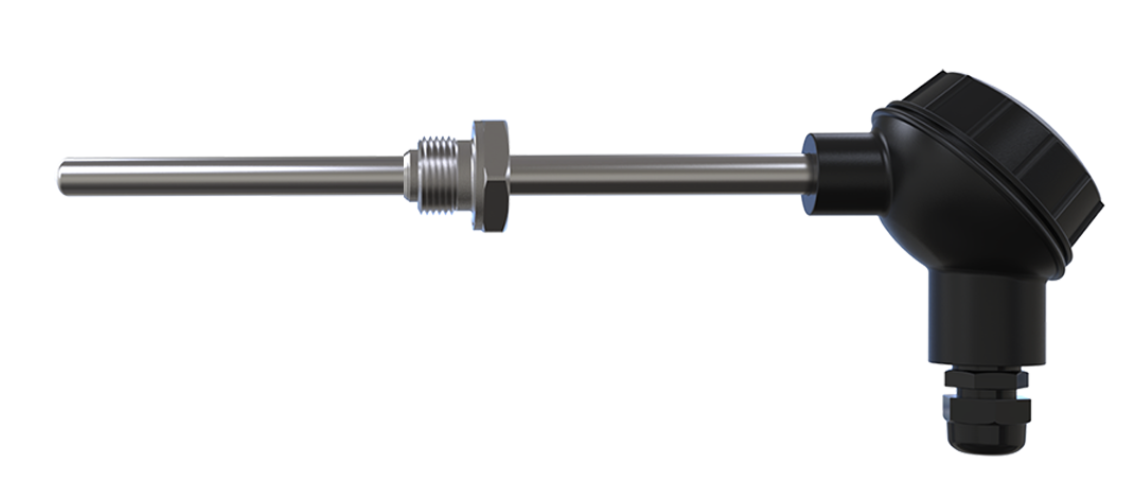

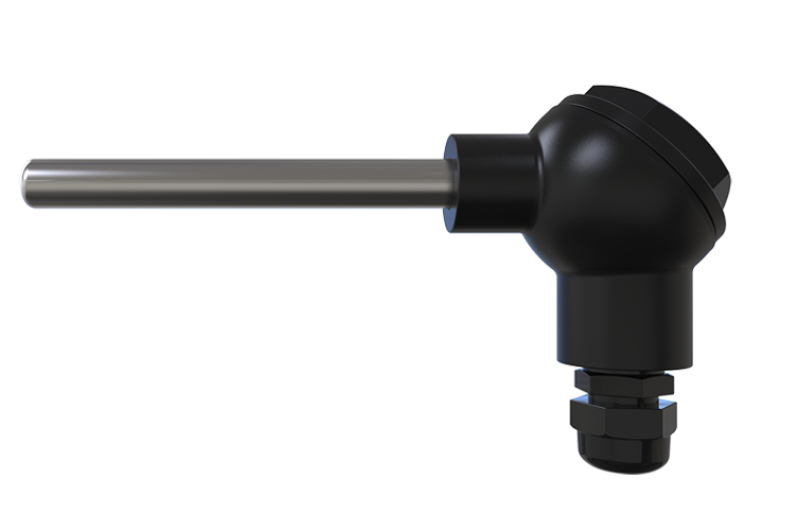

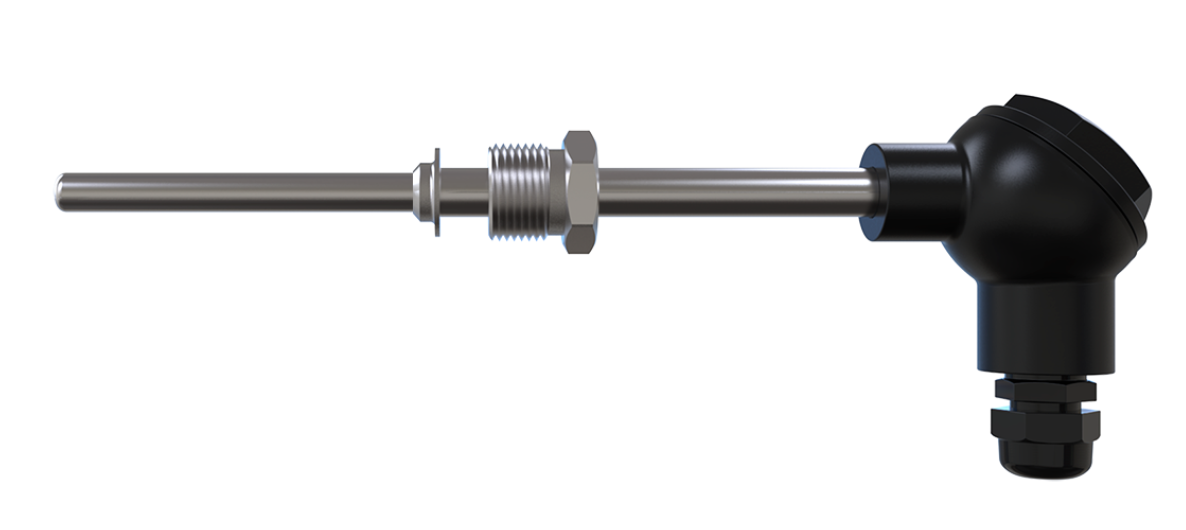

ДТПХхх5 термопары проволочные с коммутационной головкой, фото 2ДТПХхх5 термопары проволочные с коммутационной головкой, фото 3

ДТПХхх5 термопары проволочные с коммутационной головкой

от 44,95 руб.

  • В наличии
ДТПХхх5 термопары проволочные с коммутационной головкой
ДТПХхх5 термопары проволочные с коммутационной головкойВ наличии
от 44,95 руб.
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
возврат товара в течение 14 дней по договоренности

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

  • ТХА (К) – для ДТПК
  • ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

  • вероятность безотказной работы – не менее 0,95 за 16 000 час;
  • средний срок службы – не менее 4 лет;
  • гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

  • 200 °С – для клеммных головок из алюминиевого сплава;
  • 120 °С – для головок из полиамида.

Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение

Увеличенная

Пластмассовая Металлическая Пластмассовая

Металлическая

Модели с коммутационной головкой ОВЕН ДТП

 Модели с коммутационной головкой ОВЕН ДТСП

Модели с коммутационной головкой ОВЕН ДТП

 Модели с коммутационной головкой ОВЕН ДТП

М16×1,5

Кабельный ввод М16×1,5

Кабельный ввод М16×1,5

Кабельный ввод М20×1,5

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 10 мм

Конструктивные исполнения датчиков

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L, мм

Конструктивное исполнение ДТП015

015

D=8 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Конструктивное исполнение ДТП035

Подвижный штуцер

035

D=8 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

045

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Конструктивное исполнение ДТП055

Подвижный штуцер

055

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

 (-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250, 1600,

2000

Конструктивное исполнение ДТП065

065

D=8 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

085

D=10 мм,

M=27×2 мм**, S=32 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Конструктивное исполнение ДТП095

Подвижный штуцер

095

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

Конструктивное исполнение ДТП105

105

D=8 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

Конструктивное исполнение ДТП185

Подвижный штуцер

185

D=10 мм, M=22×1,5 мм**,

S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С), диаметр 10 мм

60, 80, 100, 120,

160, 180 ,200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

195

D=10 мм, M=27×2 мм**,

S=32 мм

Конструктивное исполнение ДТП205

Подвижный штуцер

205

D=10 мм, M=22×1,5 мм**,

S=27 мм, R=9,5 мм

215

D=10 мм, M=27×2 мм**,

S=32 мм, R=12 мм

Конструктивное исполнение ДТП265

Подвижный штуцер

265

D=6 мм, M=22×1,5 мм**,

S=27 мм

 ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000

** По спецзаказу возможно изготовление датчика с другой резьбой.

Примечания:

  1. Исполнение с двумя чувствительными элементами возможно для моделей:
  • с диаметром защитной арматуры 8 мм, пластмассовой коммутационной головкой и длиной монтажной части от 60 до 200 мм;

  • с диаметром защитной арматуры 8 мм и металлической коммутационной головкой;

  • с диаметром защитной арматуры 10 мм.

  1. Исполнение с термоэлектродами диаметром 1,2 мм и металлической коммутационной головкой возможно только для моделей с диаметром монтажной части 10 мм: 025, 045, 075, 185, 195, 205 и 215.
    С пластиковой головкой и термоэлектродами 1,2 мм изготавливаются модели с диаметром арматуры 8 мм и 10 мм.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Технические характеристики

  • Характеристика

    Значение

    ДТПLхх5

    ДТПКхх5

    Номинальная статическая характеристика (НСХ)

    L (ХК) хромель-копель

    K (ХА) хромель-алюмель

    Рабочий диапазон измеряемых температур

    -40...+600 °С

    -40…+800°С

    -40…+900°С

    Класс допуска датчика

    2

    Условное давление

    0,4…10 МПа (в зависимости от конструктивного исполнения)

    Исполнение рабочего спая термопары, относительно корпуса датчика

    изолированный

    неизолированный

    Диаметр термоэлектродной проволоки

    0,5 мм; 0,7 мм; 1,2 мм

    Показатель тепловой инерции, не более:

    - с изолированным рабочим спаем

    20 с

    - с неизолированным рабочим спаем 10 с

    Количество рабочих термопар в изделии

    1 или 2

    Материал защитной арматуры

    сталь 12Х18Н10Т

    сталь 10Х23Н18

    Степень защиты по ГОСТ 14254

    С пластмассовой коммутационной головкой – IP54

    С металлической коммутационной головкой – IP65

    Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

    Тип термоэлектрического преобразователя

    Номинальная статическая характеристика (НСХ)

    Диаметр проволоки, мм

    Температура эксплуатации, °С

    Продолжительность эксплуатации, ч

    ДТПК (ХА)

    хромель – алюмель

    5,0; 3,2

    800

    10000

    1000

    2000

    1200

    100

    1,5

    800

    10000

    1000

    1000

    1100

    200

    1,2

    800

    10000

    1000

    500

    1100

    200

    0,7

    800

    6000

    1000

    300

    0,5

    800

    1000

    1000

    100

    0,3; 0,2

    600

    10000

    800

    200

    ДТПL (ХК)

    хромель – копель

    5,0; 3,2; 1,5

    600

    10000

    800

    1000

    1,2; 0,7

    600

    10000

    800

    500

    0,5

    600

    5000

    0,3; 0,2

    600

    1000

Модификации

  • Обозначение при заказе ДТПХхх5

    ХДТПХХХ5Х-ХХХХ.Х

    Пример обозначения при заказе: ОВЕН ДТПК045-0111.120

    Это означает, что к изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 10Х23Н18 с диапазоном измерения температуры от -40 до +900 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045.

Конфигуратор для подбора датчиков (тестовый режим)

  • Диапазоны температур по моделям и НСХ:

    • 015, 035, 055, 065, 095, 105, 265
      • -40...+800 (К(ХА))
      • -40...+600 (L(ХК))
    • 025, 045, 075, 085, 185, 195, 205, 215
      • -40...+800 (К(ХА))
      • -40...+900 (К(ХА))
      • -40...+600 (L(ХК))
    1. ДТП
    МоделиЛюбая модель011014015021024025031034035041044045051054055061064065071074075081084085091094095101104105114115124125134135144145154155165174184185194195204205215225234254265275284285295324334344364365374384394444454464534554564574584594644724125Л125М16417521422429430053014303230423044305312531432223224325335405414505515654 НСХНСХК(ХА)L(ХК)50М100МРТ100РТ500РТ100050П100ПNTC 3kNTC 10kNTC 20kJ(ЖК)N(НН) Тип крепежаЛюбой крепежБез крепежаШтуцер подвижныйШтуцер подпружиненныйШтуцер приварнойНакладнойНастенныйФланцевое соединениеБайонетное соединениеВилкаИгольчатыйКлеммная колодкаНакидная гайка Длина монтажной части L, ммЛюбая100100010451050110110012012001250130130014014001451501500160160017017001801800190020020002202402502500260270280290300315031703203403503604040042045050500530550570606006306506607070075076080800850890900950-*нет*-10100001024103010510500106010701100011130113011300115115011500115812120001220012451251260127412791280131320135135013701395140001420142414301470151500015501570159015951600016201650168017000174017517501790018180001850189019019000198019952020000201020502102100210002130215021902222002240225230230024240024524602525000252025525502592626002700271027427402792790280028402852900303000300003103100313032320033330330034003443535003510355036003650366037037203803800393903900395398040004084141042004244254294343043004404450454500460460047047004784804955000508051051005205200524529530054054005500558560560057005858058005900600061610620620062563646406400645656500654658659670674680695697077000717100715072507307300757500755077478879580008208248298400858500860880909000904910939300959500958970980995
    015ДТПхх5Д К(ХА) L(ХК) Без крепежа
    025ДТПхх5Д К(ХА) L(ХК) Без крепежа
    035ДТПхх5Д К(ХА) L(ХК) Штуцер подвижный
    045ДТПхх5Д К(ХА) L(ХК) Штуцер подвижный
    055ДТПхх5Д К(ХА) L(ХК) Штуцер подвижный
    065ДТПхх5Д К(ХА) L(ХК) Штуцер приварной
    075ДТПхх5Д К(ХА) L(ХК) Штуцер приварной
    085ДТПхх5Е К(ХА) L(ХК) Штуцер приварной
    095ДТПхх5Д К(ХА) L(ХК) Штуцер подпружиненный
    105ДТПхх5Д К(ХА) L(ХК) Штуцер приварной
    185ДТПхх5М L(ХК) К(ХА) Штуцер подвижный
    195ДТПхх5М L(ХК) К(ХА) Штуцер подвижный
    205ДТПхх5Д К(ХА) L(ХК) Штуцер подвижный
    215ДТПхх5М К(ХА) L(ХК) Штуцер подвижный
    265ДТПхх5Д К(ХА) L(ХК) Штуцер подвижный

    НАЙДЕНО: 4132

    ПОКАЗАТЬ:



    Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП

    • НСХ Класс допуска Диапазон измерения Пределы допускаемых отклонений ТЭДС от НСХ

      К (ХА)

      N(НН)

      2 -40…+333 °C включ. ± 2,5 °C
      св. 333…+1300 °C ± 0,0075t°C
      1 -40…+375 °C включ. ± 1,5 °C
      св. 375…+1300 °C ± 0,004t°C
      L (ХК) 2 -40…+360 °C включ. ± 2,5 °C
      св. 360…+600 °C ± (0,700 + 0,005t) °C
      J (ЖК) 1 -40…+375 °C включ. ± 1,5 °C
      св. 375…+750 °C ± 0,004t°C
      S(ПП) 2 0…+600 °C включ. 1,5 °C
      св. 600…+1600 °C 0,0025t°C
      t – значение измеряемой температуры °C
Характеристики
Основные
Производитель ОВЕН
