Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур
от -40 до +600…1250 °С в зависимости от конструктивного исполнения и типа термопары.
Описание и устройство КТМС приведено в Справочной информации по термопарам.
Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:
- хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
- нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.
Все типы термопар подробно описаны в наших статьях.
Среда измерения
Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.
Отличительные особенности
- Монтажную (погружную) часть датчика можно изгибать.
- Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
- Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.
При измерении температуры выше 600 ⁰С рекомендуем использовать датчики с металлической головкой.
Стандартный срок производства – от 5 рабочих дней.
Технические характеристики
-
Технические характеристики термопар с коммутационной головкой (модели ХХ5)
Тип ТП
Класс допуска
Тр, °С
Тн, °С
Материал защитной
оболочки КТМС
Диаметр
оболочки,
D, ммДавление
Исполнение спая
ДТПN (НН)
1, 2
-40 (0)…+1250
1100
сплав Nicrobell D
3,0; 4,5
До 10 МПа (зависит от конструктивного исполнения)
Изолированный
или
неизолированный от оболочки КТМС
ДТПК (ХА)
1, 2
-40 (0)…+800
600
сталь AISI 321
3,0; 4,5
-40 (0)…+900
700
сталь AISI 310
4,5
-40 (0)…+800
600
сталь AISI 316
3,0; 4,5
ДТПL (ХК)
2
-40…+600
450
сталь 12Х18Н10Т
3,0
ДТПJ (ЖК)
1
-40…+750
450
сталь AISI 316
3,0; 4,5
Показатели надежности
Вероятность безотказной работы Температура применения, °С Гарантийный срок эксплуатации Средний срок службы, не менее ДТПК и ДТПN на основе КТМС
0,95 за 40 000 часов
-40...+600
5 лет
10 лет
0,95 за 16 000 часов
+600...+900
2 года
4 года
0,95 за 8 000 часов
+900…+1100
1 год
2 года
Не нормируется
+1100...+1300
-
-
ДТПL на основе КТМС
0,95 за 40 000 часов
-40...+600
5 лет
10 лет
ДТПJ на основе КТМС
0,95 за 40 000 часов
-40...+600
5 лет
10 лет
0,95 за 16 000 часов
+600…+800
2 года
4 года
Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.
Условия эксплуатации
Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС
-
Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС
Увеличенная (стандартная)
Пластмассовая
Металлическая
Кабельный ввод М16×1,5
Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 8 мм
Подходит для установки нормирующего преобразователя 4…20 мА НПТ-2
Диаметр подключаемого кабеля до 13 мм Термопреобразователи с двумя чувствительными элементами должны иметь в маркировке букву «Л».

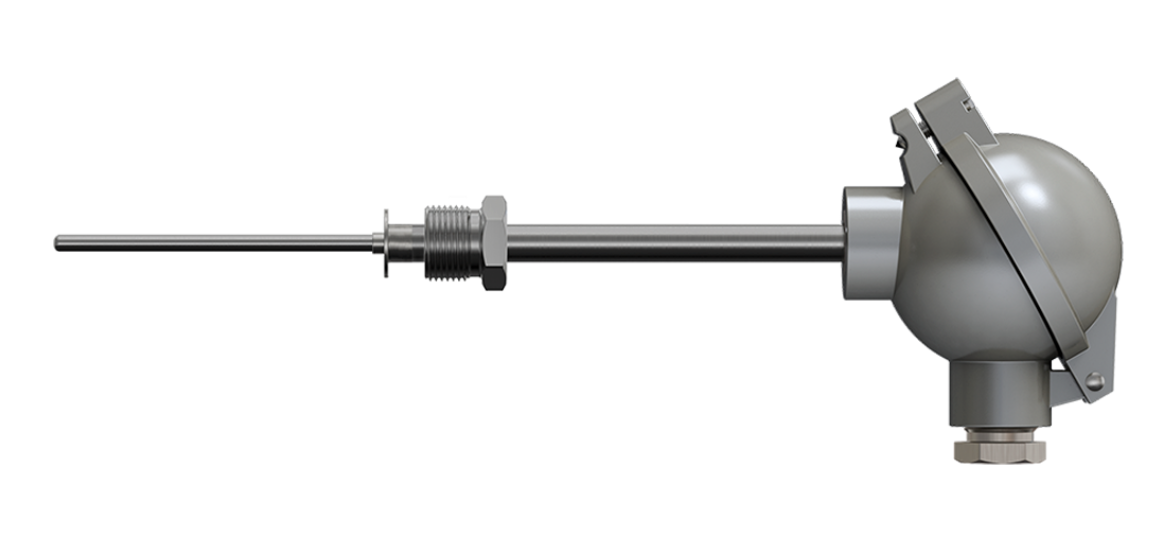

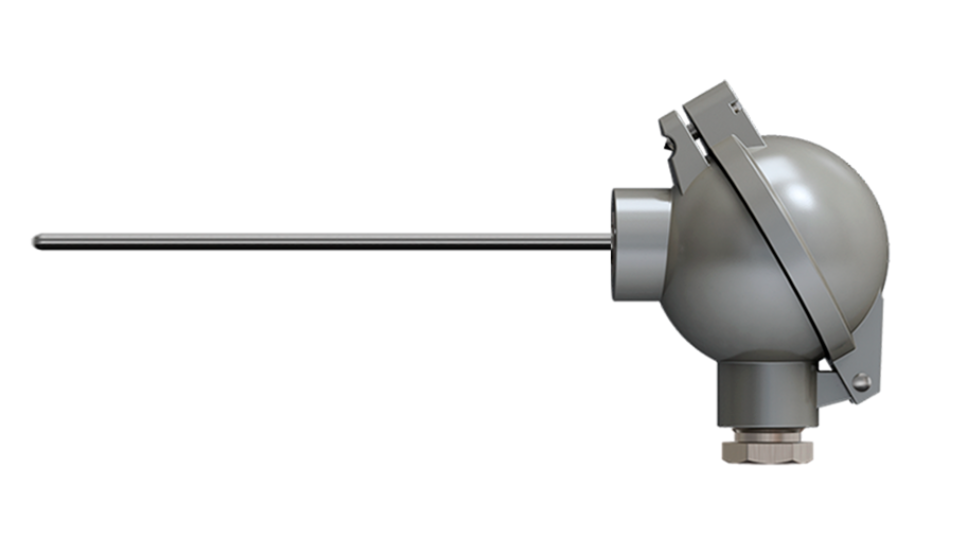

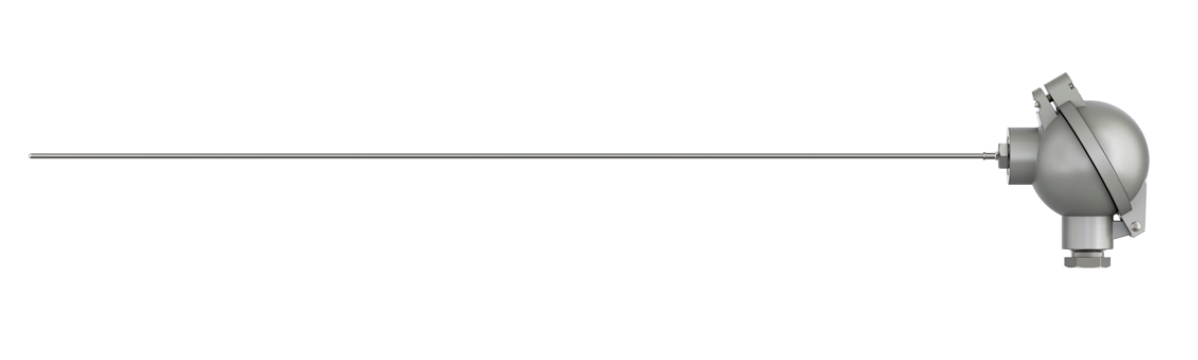

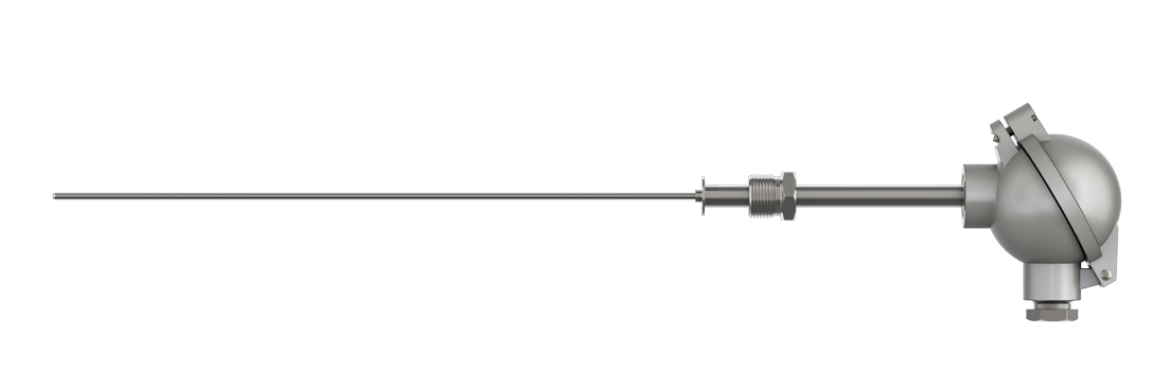

Преобразователи термоэлектрические с коммутационной головкой на основе КТМС
* L – длина монтажной части
** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °СТемпература клеммной головки в рабочих условиях эксплуатации не должна превышать температуру 120 °С.
Модификации
-
ХДТПХХХ5Х-ХХХХ.Х.Х
Пример обозначения при заказе: ДТПК285-0707.400.1
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной оболочки монтажной части – AISI 321 c диапазоном измерения температуры: 0…+800 °С, с изолированным рабочим спаем, диаметром КТМС 3 мм, с пластмассовой коммутационной головкой, длиной монтажной части 400 мм, 1-го класса допуска, в корпусе 285.
Пример обозначения при заказе: ДТПК285-0707.400
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной оболочки монтажной части – AISI 321 c диапазоном измерения температуры: -40…+800 °С, с изолированным рабочим спаем, диаметром КТМС 3 мм, с пластмассовой коммутационной головкой, длиной монтажной части 400 мм, 2-го класса допуска, в корпусе 285.
Конфигуратор для подбора датчиков (тестовый режим)
-
Диапазоны температур по моделям и НСХ, °С:
- 275, 285, 295, 365
- К (ХА): -40...+800 – 2 класс допуска; 0...+900 – 1 класс допуска
- К (ХА): -40...+900 – 2 класс допуска; 0...+900 – 1 класс допуска
- N (НН): -40...+900 – 2 класс допуска; 0...+900 – 1 класс допуска
- J (ЖК): -40...+750 – 1 класс допуска
- L (ХК): -40...+600 – 2 класс допуска
- ДТП
НАЙДЕНО: 1429
ПОКАЗАТЬ:
Классы допуска и погрешности измерения термоэлектрических преобразователей ОВЕН ДТП
-
НСХ Класс допуска Диапазон измерения Пределы допускаемых отклонений ТЭДС от НСХ К (ХА)
N (НН)
2 -40…+333 °C включ. ± 2,5 °C св. 333…+1300 °C ± 0,0075t °C 1 0…+375 °C включ. ± 1,5 °C св. 375…+1300 °C ± 0,004t °C L (ХК) 2 -40…+360 °C включ. ± 2,5 °C св. 360…+600 °C ± (0,700 + 0,005t) °C J (ЖК) 1 -40…+375 °C включ. ± 1,5 °C св. 375…+750 °C ± 0,004t °C S (ПП) 2 0…+600 °C включ. 1,5 °C св. 600…+1600 °C 0,0025t °C t – значение измеряемой температуры °C
- 275, 285, 295, 365
