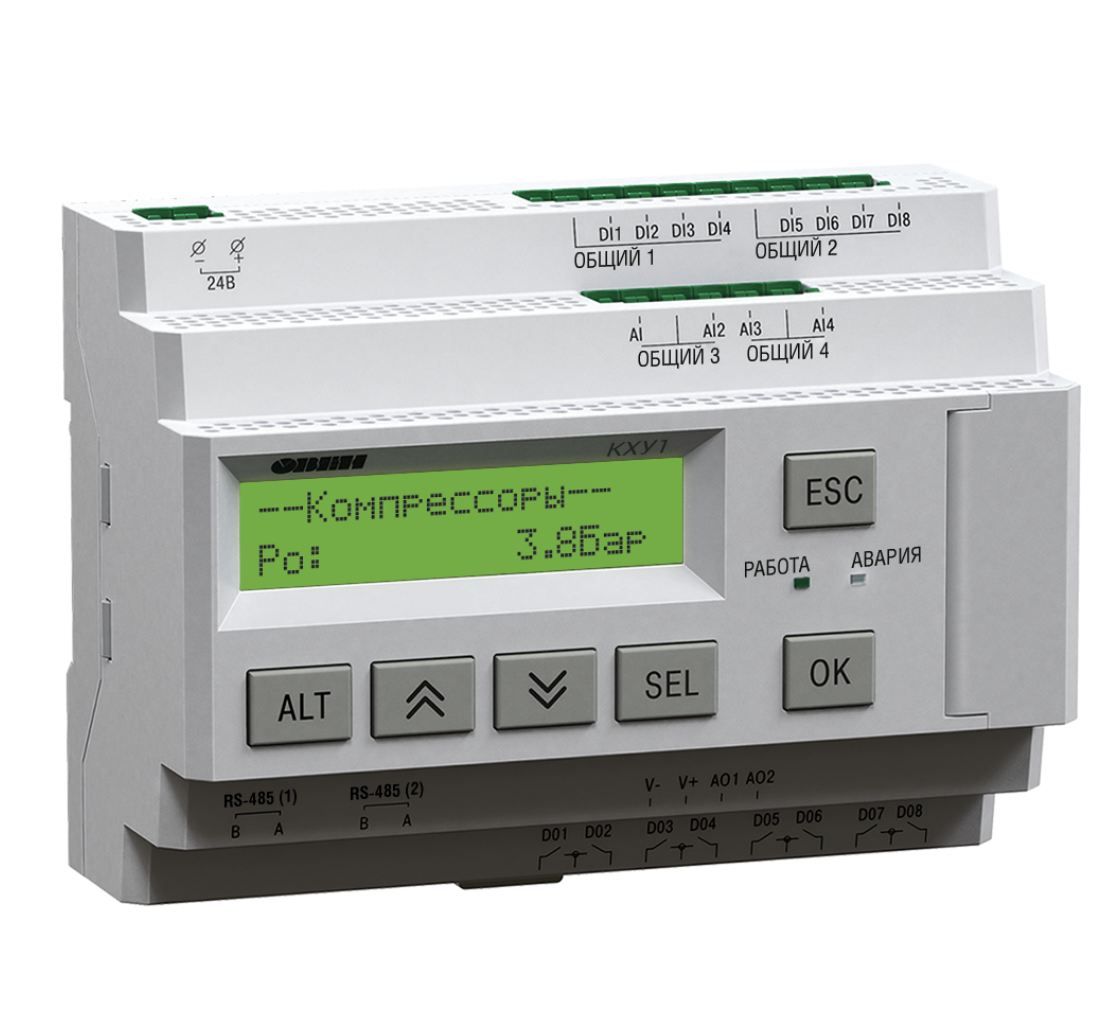

КХУ1 контроллер для управления холодильными установками

КХУ1 – специализированный контроллер для регулирования производительности компрессоров и конденсаторов в составе центральной холодильной машины. Прибор регулирует давление (или температуру) испарения и конденсации, обеспечивая круговой прогон хладагента. Применяется для генерации холода в торговом оборудовании, в химической, фармацевтической, пищевой и перерабатывающей промышленности.

Преимущества

Простота

Контроллер параметрический, не требующий написания программы. Настройка с лицевой панели или с помощью ПК. Сохранение готовых конфигураций на ПК и тиражирование их в другие приборы КХУ1.

Универсальность

Настройка конфигурации для дискретных входов и выходов. С модулем расширения возможно задействовать до 16 входных или выходных сигналов управления.

Диспетчеризация

Два интерфейса RS-485 на борту контроллера и открытая карта регистров позволяют встроить прибор в систему удаленного мониторинга и диспетчеризации.


Защита оборудования

КХУ1 осуществляет контроль низкого и высокого давления, состояния цепей безопасности оборудования. Аварийные события фиксируются в журнале и передаются по сети RS-485.

Экономичность

Поддержка управления преобразователями частоты.
Функция «плавающего» давления конденсации.
Механизм чередования включений устройств по времени наработки.

Гарантия 2 года

При гарантийном ремонте производится замена вышедшего из строя элемента в наших сервисных центрах без необходимости покупки нового прибора.


Функциональные возможности

• • Гибкая настройка конфигураций исполнительных механизмов
    Пользователь настраивает конфигурацию оборудования и активирует функции в меню прибора с лицевой панели или с помощью ПК посредством программы Owen Configurator, после чего контроллер присваивает функционал дискретным входам и выходам.


  • Регулирование давления или температуры испарения и конденсации
    КХУ1 управляет производительностью группы компрессоров и ступеней конденсатора для поддержания заданных значений давления всасывания и конденсации.


  • Способы управления исполнительными механизмами
    Компрессоры:
    • ступенчатое регулирование для группы компрессоров одинаковой производительности;
    • ПИ-регулирование производительности ведущего компрессора, управляемого преобразователем частоты, с подключением опорных компрессоров одинаковой производительности;
    • ступенчатое регулирование для группы компрессоров с разгрузочными устройствами одинаковой производительности.
    Конденсатор:
    • ступенчатое регулирование производительности конденсатора;
    • ПИ-регулирование производительности 1-й ступени конденсатора, управляемой преобразователем частоты либо фазорезкой, с подключением дополнительных ступеней одинаковой производительности.


  • Совместное управление до 8 компрессоров и до 8 ступеней конденсатора
    Прибор поддерживает управление холодильной централью, состоящей максимум из 8 компрессоров и 8 ступеней конденсатора.


  • Поддержка подключения модуля расширения ПРМ-1
    Для управления оборудованием в конфигурации, которая задействует более 8 дискретных входов или выходов, предусмотрено подключение модуля расширения к контроллеру.
    Напряжение питания модуля расширения должно совпадать с таковым у контроллера.
    В комплект поставки модуль расширения не входит и заказывается отдельно.


  • Чередование исполнительных механизмов по времени наработки
    Включение и отключение компрессоров и ступеней конденсатора производится с учетом их времени наработки для выравнивания количества моточасов.


  • «Плавающее» давление конденсации
    В КХУ1 предусмотрена функция переменного давления (температуры) конденсации в разное время года для энергосбережения.


  • Защита оборудования от общего низкого и высокого давления по дискретным сигналам и аналоговым датчикам
    Контроллер непрерывного отслеживает показания датчиков и состояния сигналов на дискретных входах:
    • при выходе регулируемых величин за установленные пределы предусмотрены аварийные стратегии;
    • при срабатывании реле давления работа компрессоров останавливается.


  • Контроль аварий исполнительных механизмов и подключенных датчиков
    При срабатывании цепей безопасности оборудования предусмотрено отключение соответствующих исполнительных механизмов.
    Если возникает ошибка подключенного к прибору аналогового датчика – обрыв провода или выход показаний за диапазон измерения, – контроллер устанавливает фиксированные значения производительности для группы компрессоров и конденсатора. Эти значения задаются пользователем в настройках прибора.


  • «Антизалив» компрессоров
    Дополнительная функция для закрытия электронных терморегулирующих вентилей в холодильном оборудовании при размыкании выходного реле прибора, если произошла остановка всех компрессоров в централи и отсутствует возможность их повторного запуска.


  • Функция «Дополнительный независимый термостат»
    Функция предусматривает замыкание выходного реле прибора при достижении заданного порога температуры. Применимо для включения дополнительного оборудования по температурному условию.


  • Конфигурирование реле аварии
    В приборе реализован выбор аварий, при возникновении которых срабатывает реле аварийной сигнализации.


  • Счетчик времени наработки исполнительных механизмов
    Ведение статистики длительности работы компрессоров и ступеней конденсатора.


  • Пароли
    Задание паролей для доступа в меню настроек и меню проверки работы входов и выходов прибора.

Схема применения

•

  Схема применения КХУ1

Дополнительные возможности

• Конфигурирование контроллера с ПК

  Контроллер КХУ1 настраивается как с лицевой панели, так и с помощью ПК в программе Owen Configurator. Подключение прибора к ПК осуществляется посредством кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию настроек можно сохранить на ПК и тиражировать её в другие контроллеры КХУ1.







  При настройке КХУ1 с ПК конфигуратор подскажет, как прибор распределил функционал для дискретных входов и выходов. Для этого после отправки значений конфигурационных настроек в прибор следует прочитать значения ветки «Назначение входов/выходов».



  Модификации

  •
