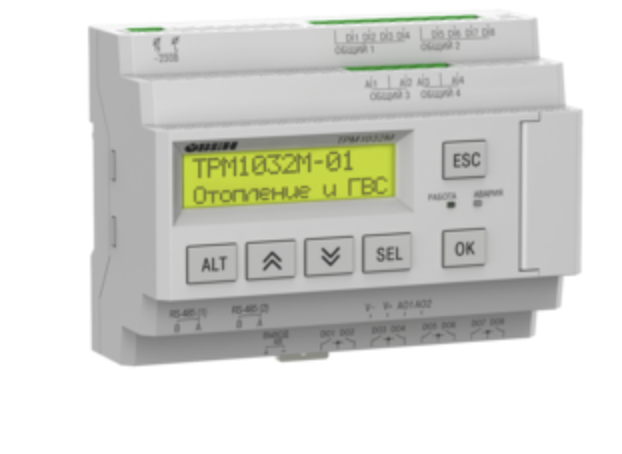

ТРМ1032М – контроллер с готовыми алгоритмами для регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Поддерживает управление от 1 до 15 контуров потребителей в зависимых и независимых системах. Контроллер отопления и ГВС регулирует температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление в системе отопления, управляя контурами подпитки, защищает обратный теплоноситель от превышения температуры.
Функциональные возможности
-
- График уставки
- Защита обратки
- Тип систем
- Циркуляция
- Экономия
- Подпитка
Для регулирования отопительных контуров ТРМ1032М осуществляет вычисление уставки по заданному пользователем отопительному графику. Это позволяет поддерживать комфортную температуру в помещениях при изменении температуры наружного воздуха, соблюдая баланс между поступающим и уходящим теплом. В случае обрыва или поломки уличного датчика контроллер вычислит уставку отопления, исходя из среднесуточной уличной температуры, и продолжит регулирование. График уставки можно отключить и регулировать температуру в контуре по фиксированному значению.
Защита обраткиТРМ1032М регулирует температуру обратного теплоносителя в соответствии с графиком, заданным пользователем в настройках прибора. Поддержание температуры обратной сетевой воды позволяет избежать штрафных санкций от теплоснабжающей организации.
Тип системТРМ1032М поддерживает управление независимыми системами теплоснабжения через теплообменник (алгоритмы 11 и 01) и зависимыми системами через гидрострелку (алгоритмы 12 и 02). Благодаря возможности включения контроллеров в распределенную сеть управления, объединив их между собой по RS-485, достигается возможность регулирования до 10 независимых контуров и до 15 зависимых.
" ЦиркуляцияТРМ1032М управляет двумя насосными циркуляционными группами, каждая из которых состоит из двух насосов, обеспечивающих циркуляцию воды в контуре. Работоспособность насосов контролируется по реле перепада давления. Прибор оснащен контролем запуска и останова насосов по защитным входам с НЗ контактом. Для увеличения срока службы насосов предусмотрено выравнивание наработки между ними за счет поочередного включения, а также функция аварийного ввода резерва.
" ЭкономияКонтроллер ТРМ1032М позволяет снизить расход энергии в дневное и ночное время, а также в выходные дни. Кроме того, для избежания провалов температуры в период большого утреннего водоразбора по окончанию ночного периода ТРМ1032М активирует режим работы на повышенной уставке для быстрого прогрева контура. Временные промежутки дня и ночи пользователь устанавливает самостоятельно.
ПодпиткаДля поддержания давления в системе отопления ТРМ1032М управляет двумя подпиточными насосами и клапаном подпитки. Работа подпитки осуществляется по дискретному или аналоговому датчику давления. Также в ТРМ1032М реализована функция контроля протечки в контуре отопления по времени работы подпитки или по датчику LS. Контроль работы насосов осуществляется по защитным входам с НЗ контактами.
* Работа Подпитки доступна только в контроллерах модификации ТРМ1032М-Х1
Конфигуратор схем тепловых пунктов
-
Тип контуров
НезависимыеЗависимые
Количество контуров отопленияНет12345678910
Количество контуров ГВСНет12345678910
Подпитка в контуре отопленияНет12345678910
Сигнал управления приводом КЗРРеле, больше-меньшеТранзистор, больше-меньшеНапряжение, 0..10ВТок, 4..20мА
Количество насосов циркуляции12
Индивидуальный контроль обраткиДаНет
Контроль давления в контурахДаНет
Контроль температуры подачи коллектораДаНет
ТРМ1032М-01.10.Р - 1 шт - 31 680 руб. Итого: 31 680 руб. 12
Типовые схемы применения
-
Независимые схемы контроллера для отопления
Схема системы ГВС
Схема системы отопления с подпиткой
Схема системы отопления и ГВС
Схема системы двух контуров отопления
Схема системы отопления с подпиткой и ГВС
Схема системы двух контуров отопления с подпиткой
Зависимые схемы контроллера для отопления
Схема смесительного и прямого контура отопления
Схема смесительного и двух прямых контуров отопления
Схема двух смесительных контуров отопления с бойлером ГВС
Схема трех прямых контуров отопления
Схема смесительного и прямого контура отопления с бойлером ГВС
Схема двух прямых контуров отопления с бойлером ГВС
Многоконтурные схемы контроллера для отопления
Схема многоконтурной системы трех контуров отопления с подпиткой и ГВС
Схема многоконтурной системы двух контуров отопления с подпиткой и двух контуров ГВС
Схема многоконтурной системы отопления прямых и смесительных контуров с бойлером ГВС
Схема многоконтурной системы отопления смесительных контуров
* Объем выполняемых контроллером задач управления определяется его комбинациями настроек. В разделе представлены несколько из множества возможных вариантов схем управления.
Таблица обозначений ТРМ1032М
Тн Датчик температуры наружного воздуха РТ Реле температуры в общем трубопроводе Тк Датчик температуры теплоносителя в контуре ТО отоп Теплообменник контура отопления Тобр Датчик температуры теплоносителя в обратном общем трубопроводе ТО ГВС Теплообменник контура ГВС Тп Датчик температуры теплоносителя в подающем общем трубопроводе КЗР отоп Клапан запорно-регулирующий контура отопления Рк Датчик давления теплоносителя в контуре КЗР ГВС Клапан запорно-регулирующий контура ГВС PSподп Прессостат (реле давления) подпитки НЦ Насос циркуляции контура PDS Датчик перепада давления на насосах НП Насос подпитки контура
