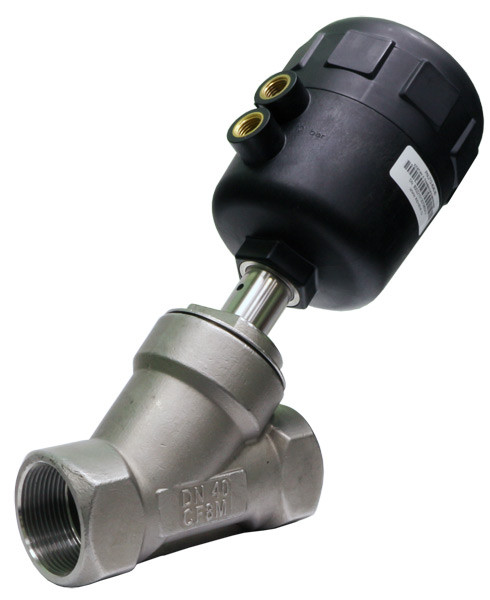

КЛАПАНЫ ПНЕВМОУПРАВЛЯЕМЫЕ KIPVALVE PNU712 (ВХОД ПОД ДИСКОМ)

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
clockОтправка с 30 мая 2024
КЛАПАНЫ ПНЕВМОУПРАВЛЯЕМЫЕ KIPVALVE PNU712 (ВХОД ПОД ДИСКОМ)
КЛАПАНЫ ПНЕВМОУПРАВЛЯЕМЫЕ KIPVALVE PNU712 (ВХОД ПОД ДИСКОМ)Под заказ
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

2/2 ходовые пневмоуправляемые клапаны прямого действия PNU712 (далее клапаны) предназначены для дистанционного управления потоками жидкостей, пара или газов в различных технологических процессах.

Корпус клапана и его внутренние части выполнены из нержавеющей стали CF8M, а уплотнение седла из PTFE. Это позволяет использовать клапаны PNU712 как с нейтральными средами, так и с агрессивными.

Клапаны PNU712 применяются в системах подачи воздуха, масла, вязких жидкостей (не более 600 сСт), системах дозирования, парогенераторах, пастеризаторах и другом технологическом оборудовании.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕРИИ PNU712:

Материал корпуса Нержавеющая сталь CF8M
Материал уплотнения седла PTFE
Тип клапана Нормально закрытый (NC)
Резьба порта управления G 1/4"
Управляющая среда Сжатый воздух (степень фильтрации 40 мкм)
Вход рабочей среды Под диском
Рабочая среда -10…+180 °C
Вязкость рабочей среды До 600 сСт
Температура окружающей среды -10…+60 °C


СПИСОК МОДИФИКАЦИЙ КЛАПАНОВ СЕРИИ PNU212:

Модификация Номинальный
диаметр (Dn)
Условный
проход (Ду)
Резьбовое
присоединение
Пропускная
способность (Kv)
Рабочее
давление
Давление
управления
Диаметр
привода
PNU712-4010-50 10 мм 13 мм G 3/8" 4,2 м3/ч 0…16 бар 4…6 бар 50 мм
PNU712-4015-50 15 мм 13 мм G 1/2" 4,2 м3/ч 0…16 бар 4…6 бар 50 мм
PNU712-4020-50 20 мм 20 мм G 3/4" 8 м3/ч 0…11 бар 4…6 бар 50 мм
PNU712-4025-63 25 мм 25 мм G 1" 19 м3/ч 0…11 бар 4…6 бар 63 мм
PNU712-4032-80 32 мм 32 мм G 1 1/4" 28 м3/ч 0…15 бар 5…6 бар 80 мм
PNU712-4040-80 40 мм 40 мм G 1 1/2" 38 м3/ч 0…10 бар 5…6 бар 80 мм
PNU712-4050-100 50 мм 50 мм G 2" 55 м3/ч 0…12 бар 5…6 бар 100 мм

РАСШИФРОВКА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ:

Пневматическая схема клапанов

По своей конструкции клапаны PNU712 относятся к 2/2 клапанам с прямым пневматическим управлением:

Принцип действия клапанов

При отсутствии управляющего давления поршень привода (1) под действием пружины сжатия (2) воздействует на шток (3) и поршень клапана (4) плотно прижимается к седлу и закрывает клапан.
При подаче управляющего давления в порт «P», поршень привода (1) перемещается вверх, вытесняя воздух из верхней полости привода через порт «R». Перемещаясь вверх поршень привода (1) преодолевает сопротивление пружины сжатия (2) перемещает шток (3) с поршнем клапана (4), тем самым открывает клапан.
При снятии управляющего давления клапан закрывается под действием пружины сжатия (2).


СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ КЛАПАНОВ:

Модификация Ø D A B H Ø E icon.png
PNU712-4010-50 G3/8 85 170 138 64 27
PNU712-4015-50 G1/2 85 170 138 64 27
PNU712-4020-50 G3/4 95 179 145 80 32
PNU712-4025-63 G1 105 211 173 80 41
PNU712-4032-80 G1 1/4 120 255 210 100 50
PNU712-4040-80 G1 1/2 130 250 213 100 55
PNU712-4050-100 G2 150 316 271 125 70

КОМПЛЕКТ ПОСТАВКИ:

  • Клапан пневмоуправляемый PNU712
  • Руководство по эксплуатации
  • Паспорт
  • Гарантийный талон
