Поворотные пневматические

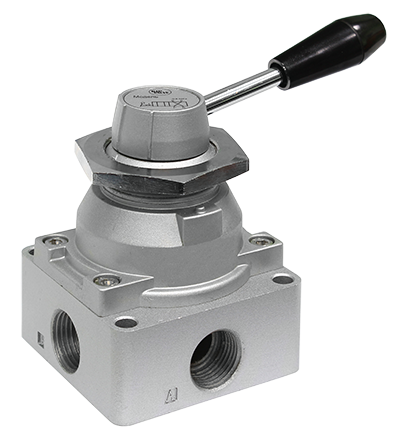

ПОВОРОТНЫЕ ПНЕВМАТИЧЕСКИЕ РАСПРЕДЕЛИТЕЛИ KIPVALVE СЕРИИ E С РУЧНЫМ УПРАВЛЕНИЕМ.

Используются для управления оборудованием, использующим энергию сжатого воздуха: цилиндрами, клапанами, приводами.

Присоединение: изготавливаются с присоединительными резьбами G1/2, G3/8, G1/4.

Управление: осуществляется посредством перемещения поворотной рукояти.

Конструкция: относятся к распределителям золотникового типа прямого действия.

Функции переключения: серия включает 4-линейные модификации с 2 и 3 позициями.

Монтаж:

• На поверхность. Крепление через отверстия в корпусе,
• В отверстие на панели (диаметр монтажного отверстия 34,5 мм для распределителей 2 габарита; 40,5 мм для распределителей 3 габарита). Крепление с помощью гайки, поставляемой в комплекте с распределителем.

Габарит корпуса: выпускаются в корпусах двух габаритов.

Общие технические характеристики поворотных пневматических распределителей KIPVALVE серии E с ручным управлением:

Модификации поворотных пневматических распределителей KIPVALVE серии E с ручным управлением:

	Серия:	Е
	Тип:	4/2
	Особенности конструкции:	прямого действия
	Схема распределителя:

Модель распределителя	Присоединение			Kv, м3/час	Расход, нл/мин*	Фото	Габаритный чертеж
	Порт питания	Выходные порты	Порты выхлопа
E42-3042	G 1/2	G 1/2	G 1/2	1,02	1041
E43-3042	G 3/8	G 3/8	G 3/8	1,02	1040
E44-2042	G 1/4	G 1/4	G 1/4	0,64	655

	Серия:	Е
	Тип:	4/3
	Особенности конструкции:	прямого действия, закрытая центральная позиция
	Схема распределителя:

Модель распределителя	Присоединение			Kv, м3/час	Расход, нл/мин*	Фото	Габаритный чертеж
	Порт питания	Выходные порты	Порты выхлопа
E42-3043C-L	G 1/2	G 1/2	G 1/2	1,02	1041
E43-3043C-L	G 3/8	G 3/8	G 3/8	1,02	1040
E44-2043C-L	G 1/4	G 1/4	G 1/4	0,64	655

Примечание:

*Значение расхода среды через распределитель приведено для следующих условий:

• Рабочая среда – воздух
• Температура – 20°C
• Входное давление – 6 бар
• Выходное давление – 5 бар
• Коэффициент пропускной способности – значение Кv, приведенное для распределителя в таблице характеристик

Структура условного обозначения при заказе поворотных пневматических распределителей KIPVALVE серии E с ручным управлением:

Например: E43-3043C-L

Вы заказали: поворотный пневмораспределитель серии Е с ручным управлением, с присоединительным размером G3/8”, в корпусе третьего габарита, с односторонним управлением, с четырьмя портами, двумя позициями с фиксацией и закрытой центральной позицией.
