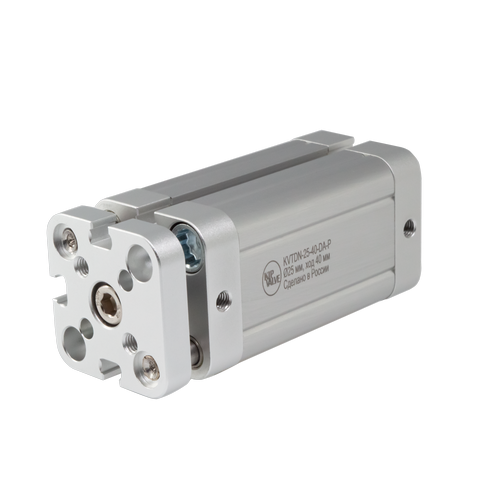

ПНЕВМОЦИЛИНДРЫ KIPVALVE KVТDN

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
clockОтправка с 03 мая 2024
ПНЕВМОЦИЛИНДРЫ KIPVALVE KVТDN
ПНЕВМОЦИЛИНДРЫ KIPVALVE KVТDNПод заказ
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Пневматические цилиндры двустороннего действия KIPVALVE серии KVTDN применяются в различном промышленном оборудовании, для решения задач, в которых требуются линейные перемещения с более точным позиционированием.

Компактные цилиндры серии KVTDN выполнены по международному стандарту ISO 21287. Цилиндры KVTDN подходят для замены цилиндров серии ADNGF компании FESTO и серии 32 компании CAMOZZI.

Конструктивно цилиндры состоят из квадратного алюминиевого корпуса, поршня, штока, двух алюминиевых крышек, двух направляющих и траверсы препятствующей провороту штока.

На корпусе цилиндров KVTDN с трёх сторон имеются пазы для установки датчиков опроса положения поршня. Шток может быть выполнен либо из стали 45 с хромированием, либо из нержавеющей стали AISI 304 на выбор заказчика.

Цилиндры KVTDN имеют нерегулируемое демпфирование, выполненное упругими уплотнениями в конечных положениях.

Основные особенности:

  • Российское производство, что обеспечивает кратчайшие сроки производства;
  • Соответствие стандарту ISO21287 - основные размеры унифицированы и при замене цилиндра не возникнет трудностей из-за несоответствия;
  • Компактность - позволяют упростить монтаж и расширить его возможности;
  • Магнитное кольцо на поршне позволяет использовать датчики для опроса положения поршня цилиндра;
  • Встроенные упругие демпфирующие кольца для поглощения энергии удара позволяют увеличить скорость и сократить рабочий цикл;
  • Возможность изготовления цилиндров с различным ходом штока (максимально 500 мм).

Контроль положения поршня пневмоцилиндра

Рекомендуем применять магнитные датчики KIPPRIBOR серии LM для контроля положения пневмоцилиндра.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПНЕВМОЦИЛИНДРОВ KVTDN:

Параметр Диаметр цилиндра
20 25 32 40 50 63 80 100
Тип цилиндра Двустороннего действия
Рабочая среда Фильтрованный сжатый воздух
Рабочее давление, Bar 1…10
Тип демпфирования нерегулируемое
Пневматическое присоединение M5 G1/8
Температура окружающей среды, °С -20…+80 °C
Опрос положения С помощью магнитного датчика положения KIPPRIBOR LM

ТЕОРЕТИЧЕСКОЕ УСИЛИЕ ПНЕВМАТИЧЕСКИХ ЦИЛИНДРОВ KVTDN:

Ø Поршня [mm] 20 25 32 40 50 63 80 100
Теоретическое усилие[Н]* при давлении 6 bar, выдвижение Стандартный шток 180 290 480 750 1170 1870 3010 4710
Двусторонний шток 140 240 410 680 1050 1750 2820 4520
Теоретическое усилие[Н] при давлении 6 bar, втягивание Стандартный шток 140 240 410 680 1050 1750 2820 4520
Двусторонний шток 140 240 410 680 1050 1750 2820 4520

* – в Ньютонах


ГАБАРИТНЫЕ РАЗМЕРЫ ЦИЛИНДРОВ KVTDN:

D цилиндра mm D1   D2   D3   D4   D5   D6   E   TG ±0,4 EE   ME
20 9 11 9 17 4 M4 36 22 M5 8
25 22 5 M5 40 26
32 13 28 47,5 32,5 G1/8 10
40 33 55 38
50 12 17 12 42 6 M6 66 46,5 12
63 50 78,3 56,5
80 19 65 8 M8 96 72 14
100 80 10 M10 116 89



D цилиндра mm ZA ±0,5 ZB ±1 BG   LA   T2   RT   RR min. G   PL   WH ±1,4
20 37 43 24 5 2,1 M5 4,1 10,5 5 6
25 39 45 11
32 44 51 25 M6 5,1 14 7,5 7
40 45 52
50 45 53 27 2,6 M8 6,4 8
63 49 57
80 54 64 15 M10 8,4 15 10
100 67 77 21 21

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ СЕРИИ KVТDN:

Пример заказа:
KVТDN-50-120-DA-P-304

Вы заказали:
Пневмоцилиндр по стандарту ISO 21287, серия KVTDN. Диаметр поршня - 50 мм, величина хода - 120 мм, исполнение штока – одностороннее, с противоповоротной траверсой, материал штока - нержавеющая сталь AISI304. Цилиндр двустороннего действия, с возможностью опроса положений поршня. Демпфирование: нерегулируемое, выполнено упругими кольцами в конечных положениях.

Характеристики
Основные атрибуты
Производитель Camozzi
Информация для заказа
  • Цена: Цену уточняйте
