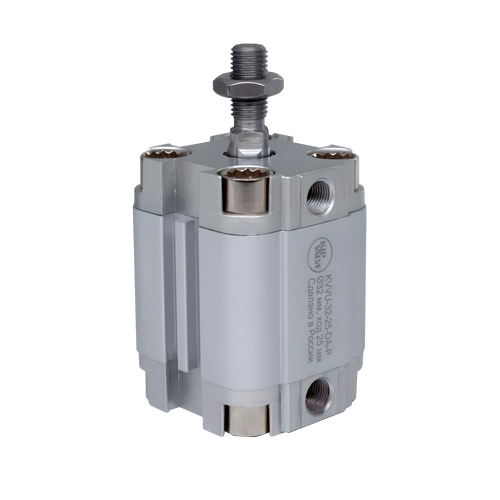

Пневматические цилиндры двустороннего действия KIPVALVE серии KVVU применяются в различном промышленном оборудовании, для решения задач, в которых требуются линейные перемещения. Пневмоцилиндры серии KVVU совместимы с цилиндрами (серии ADVU от FESTO, серии 31 от CAMOZZI).
Конструктивно цилиндры состоят из квадратного алюминиевого корпуса, поршня, штока и двух алюминиевых крышек. На корпусе цилиндров KVVU с трёх сторон имеются пазы для установки датчиков опроса положения поршня. Шток может быть выполнен из стали 45 с хромированием или из нержавеющей стали AISI 304, на выбор заказчика. Возможно исполнение штока как с внутренней, так и с внешней резьбой.
Цилиндры KVVU имеют нерегулируемое демпфирование, выполненное упругими уплотнениями в конечных положениях.
Основные особенности:
- Магнитное кольцо на поршне позволяет использовать датчики для опроса положения поршня цилиндра;
- Встроенные упругие демпфирующие кольца для поглощения энергии удара позволяют увеличить скорость и сократить рабочий цикл;
- Возможна поставка цилиндров с различным ходом штока (максимально 1250 мм), с удлиненным штоком, с удлиненной резьбой на штоке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параметр | Диаметр цилиндра | |||||||
---|---|---|---|---|---|---|---|---|
16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | |
Тип пневмоцилиндра | Двустороннего действия | |||||||
Рабочее давление, бар | 1…10 | |||||||
Рабочая среда | Сжатый воздух (подготовленный) | |||||||
Тип демпфирования | Нерегулируемое упругое с двух сторон | |||||||
Опрос положений | При помощи датчика положения (поставляется отдельно) | |||||||
Пневматическое присоединение | M5 | G1/8 | ||||||
Температура окружающей среды, °С | -20…+80 |
ТАБЛИЦА ТЕОРЕТИЧЕСКИХ УСИЛИЙ ПНЕВМОЦИЛИНДРОВ KVVU
Диаметр цилиндра | Теоритическое усилие, Н | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
выдви жение | втягивание | выдви жение | втягивание | выдви жение | втягивание | выдви жение | втягивание | выдви жение | втягивание | выдви жение | втягивание | выдви жение | втягивание | |
Рабочее давлении, бар | ||||||||||||||
4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||||
16 | 79 | 69 | 99 | 86 | 119 | 103 | 139 | 120 | 159 | 137 | 179 | 155 | 198 | 172 |
20 | 125 | 107 | 156 | 133 | 187 | 160 | 218 | 187 | 249 | 213 | 281 | 240 | 312 | 267 |
25 | 195 | 163 | 244 | 204 | 293 | 245 | 342 | 286 | 391 | 327 | 440 | 368 | 488 | 408 |
32 | 322 | 277 | 403 | 346 | 483 | 415 | 564 | 484 | 644 | 553 | 725 | 623 | 805 | 692 |
40 | 503 | 422 | 628 | 528 | 754 | 633 | 880 | 739 | 1005 | 844 | 1131 | 950 | 1257 | 1055 |
50 | 785 | 660 | 982 | 825 | 1178 | 990 | 1374 | 1155 | 1571 | 1320 | 1767 | 1485 | 1963 | 1650 |
63 | 1247 | 1121 | 1558 | 1402 | 1870 | 1682 | 2182 | 1962 | 2493 | 2243 | 2805 | 2523 | 3117 | 2803 |
80 | 2011 | 1814 | 2513 | 2268 | 3016 | 2721 | 3519 | 3175 | 4021 | 3628 | 4524 | 4082 | 5027 | 4535 |
ГАБАРИТНЫЕ РАЗМЕРЫ ПНЕВМОЦИЛИНДРОВ KVVU
Диаметр цилиндра | A | WH | KK | L8 | ZB | BG | PL | E | TG | RT | SW | SW2 | H | EE |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
16 | 20 | 4.5 | M8x1,25 | 38 | 43 | 16 | 8 | 29 | 18 | M4 | 7 | 13 | 1 | 2 порта M5 |
20 | 22 | 4.5 | M10x1,25 | 38 | 43 | 18 | 8 | 36 | 22 | M5 | 9 | 17 | 1.5 | 2 порта M5 |
25 | 22 | 5.5 | M10x1,25 | 39.5 | 45 | 18 | 8 | 40 | 26 | M5 | 9 | 17 | 1.5 | 2 порта M5 |
32 | 22 | 6 | M10x1,25 | 44.5 | 51 | 20 | 8 | 50 | 32 | M6 | 10 | 17 | 2 | 2 порта G1/8 |
40 | 22 | 6.5 | M10x1,25 | 45.5 | 52 | 20 | 8 | 60 | 42 | M6 | 10 | 17 | 2.5 | 2 порта G1/8 |
50 | 24 | 7.5 | M12x1,25 | 45.5 | 53 | 20 | 8 | 68 | 50 | M8 | 13 | 19 | 3 | 2 порта G1/8 |
63 | 24 | 7.5 | M12x1,25 | 50 | 58 | 25 | 8 | 87 | 62 | M10 | 13 | 19 | 4 | 2 порта G1/8 |
80 | 32 | 8 | M16x1,5 | 56 | 64 | 25 | 8.5 | 107 | 82 | M10 | 17 | 24 | 4 | 2 порта G1/8 |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Пример заказа:
KVVU-32-100-F-DA-P
Вы заказали:
Пневмоцилиндр серии KVVU диаметром 32 мм, величина хода 100 мм, внутренняя резьба на штоке, односторонний шток, цилиндр двустороннего действия, с возможностью опроса положений (путем установки отдельно приобретаемого датчика), с двусторонним упругим демпфированием и хромированным штоком из стали марки 45.
Основные атрибуты | |
---|---|
Производитель | Camozzi |
- Цена: Цену уточняйте
