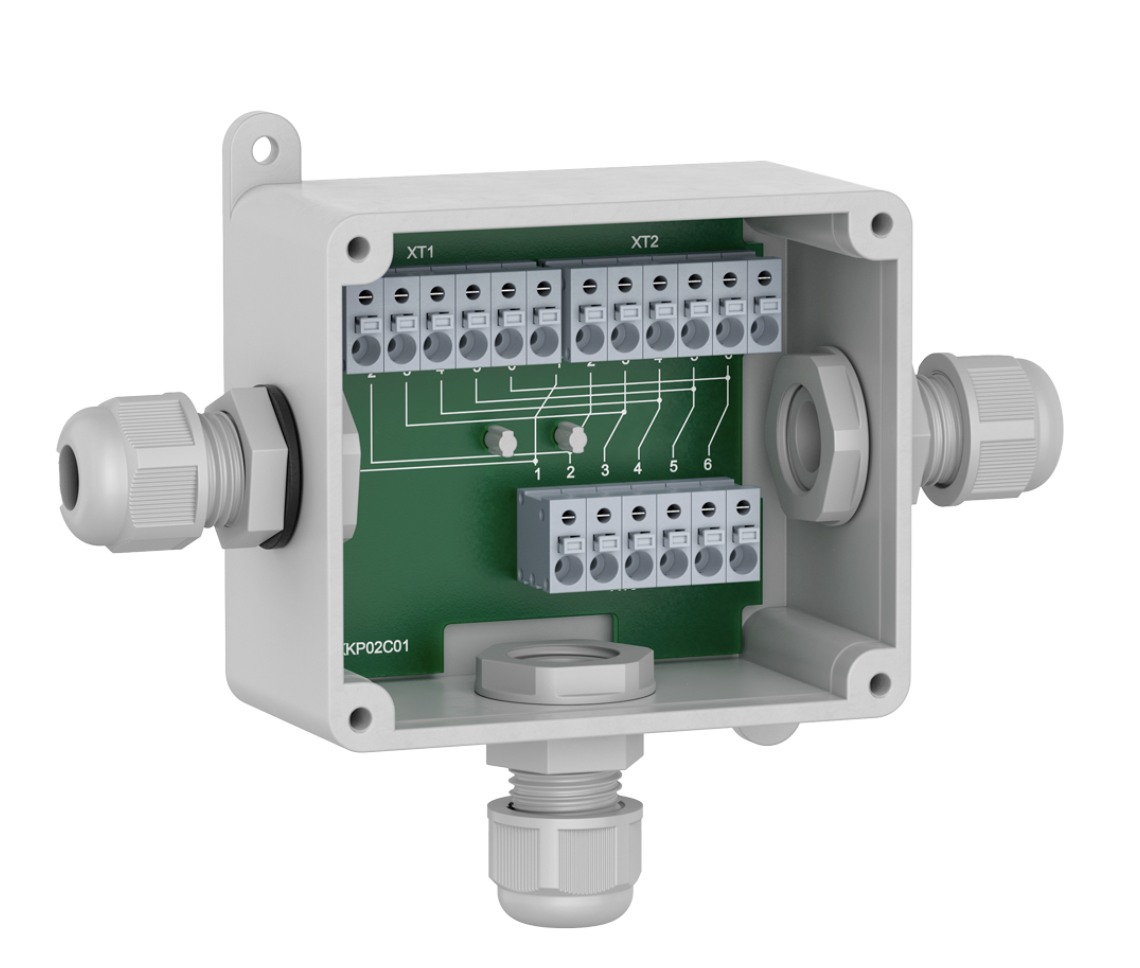

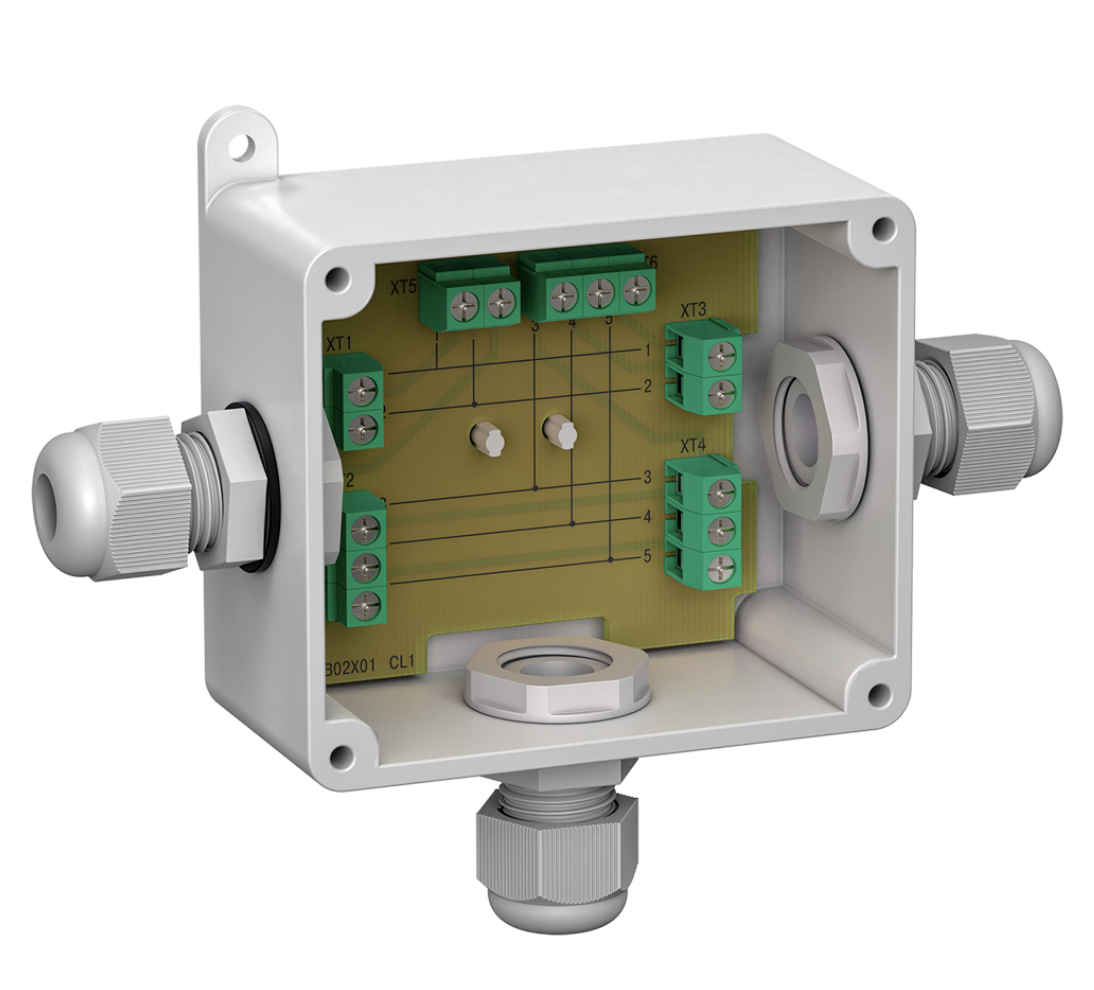

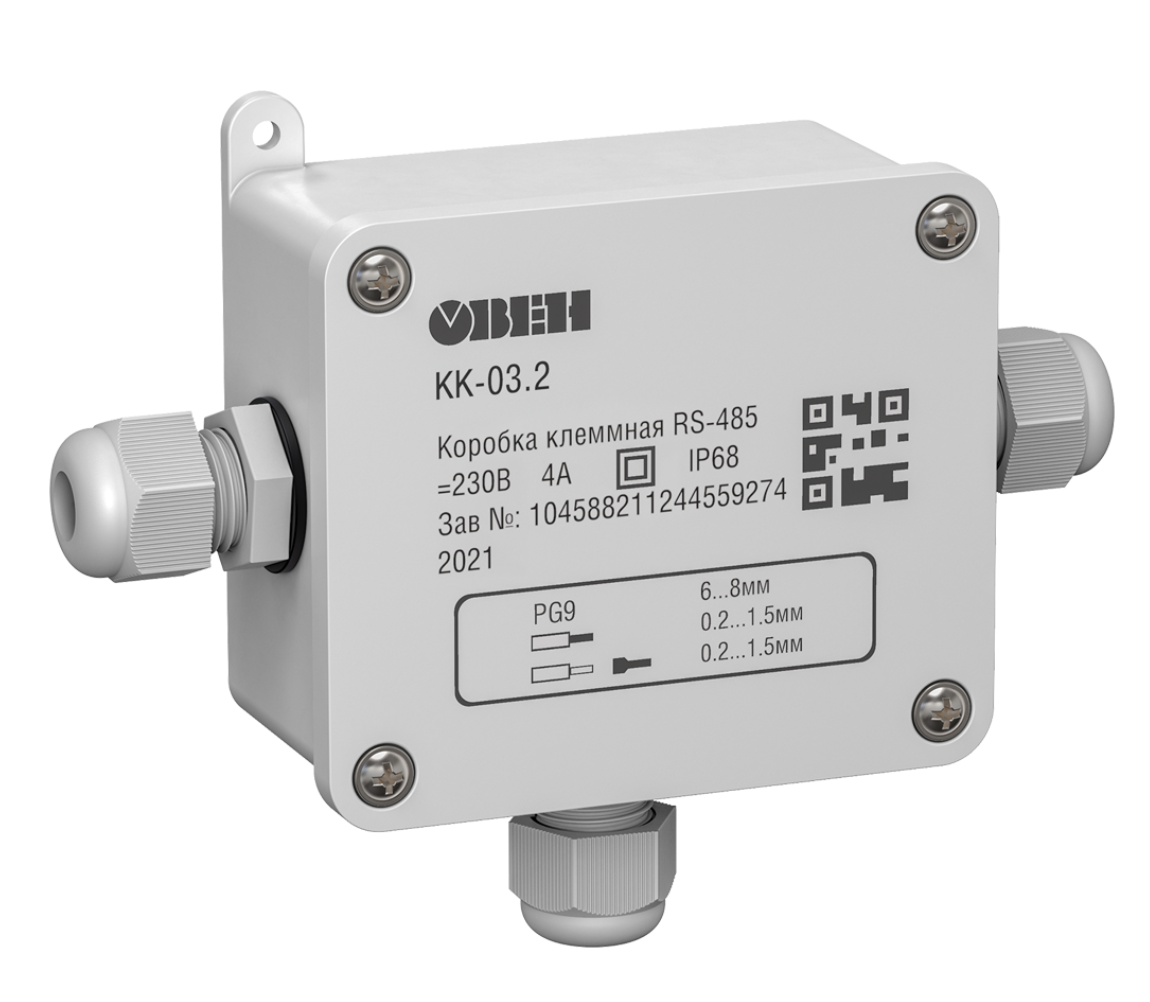

Коробка клеммная КК-03 для разветвления интерфейса RS-485, а также сетей 230 В 4 А, фото 2Коробка клеммная КК-03 для разветвления интерфейса RS-485, а также сетей 230 В 4 А, фото 3Коробка клеммная КК-03 для разветвления интерфейса RS-485, а также сетей 230 В 4 А, фото 4

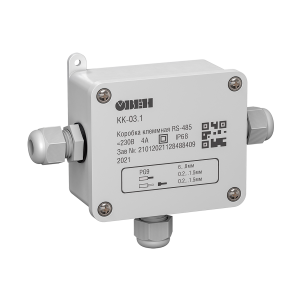

Коробка клеммная КК-03 для разветвления интерфейса RS-485, а также сетей 230 В 4 А

от 75,61 руб.

  • В наличии
Коробка клеммная КК-03 для разветвления интерфейса RS-485, а также сетей 230 В 4 А
Коробка клеммная КК-03 для разветвления интерфейса RS-485, а также сетей 230 В 4 АВ наличии
от 75,61 руб.
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
Купить
+375 (17) 336-33-70
Отдел продаж
  • +375 (29) 697-04-04
    Отдел продаж
  • +375 (33) 660-04-04
    Склад
  • +375 (29) 662-66-28
возврат товара в течение 14 дней по договоренности

КК-03 предназначена для разветвления кабелей интерфейса RS-485, а также сетей 230 В с номинальными токами не более 4 А на предприятиях различных отраслей промышленности и сельского хозяйства.

Разветвитель интерфейса изготавливается в герметичном корпусе со степенью защиты IP68 согласно ГОСТ 14254.

Коробки клеммные RS-485 модели КК-03 соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и подтверждены декларацией о соответствии ЕАС.

Технические характеристики

Характеристика

Значение

КК-03.1

КК-03.2

Номинальное напряжение коммутируемых цепей переменного тока (АС)

120/230 В (45 Гц ... 65 Гц)

Номинальное напряжение коммутируемых цепей постоянного тока (DС)

230 В

Максимальное значение тока коммутируемых цепей, не более

4 А

Максимальное значение сопротивления контакта, не более

12 мОм

Количество вводов

3

Количество коммутируемых проводов

5

6

Тип контакта

Винтовой

Пружинный (Push-in, 65˚С)

Диаметр наружной оболочки подводимого кабеля

6 … 8 мм

Сечение подключаемых проводов

0,2 … 1,5 мм2

Электрическая прочность изоляции между подсоединяемым кабелем и корпусом, не менее (АС)

3000 В

: Степень защиты по ГОСТ 14254 IP68

Рекомендации по подключению клеммных коробок КК-03 к RS-485

Любые ответвления для RS-485 от магистрального кабеля являются не рекомендуемой топологией сети MODBUS, однако, такие схемы тоже рабочие, главное – следовать рекомендациям длины ответвлений.

Плюсы таких ответвлений:

  • Удобство разводки линии связи, так как не во все датчики есть возможность завести несколько кабелей.
  • Осуществление быстрого выборочного подключения/отключения от основной магистрали датчиков и приборов в процессе работы.

Слишком длинное ответвление может вызывать рассогласование и отражение сигнала.

Рекомендации по расчёту длины ответвления от пассивного Т-образного разветвителя, которым является КК-03, описаны в спецификации и руководстве по внедрению MODBUS по последовательной линии V1.02 в пункте 3.4.3 (MODBUS over serial line specification and implementation guide V1.02):

Отводы от магистрального кабеля не должны быть длиннее 20 м. При использовании многопортового пассивного разветвителя с N-отводами длина каждого отвода не должна превышать значения 40/N м.

Рассмотрим пример:

Из рисунка мы видим, что у нас на общей магистрали установлено 5 коробок КК-03 и от каждой по 1 ответвлению на датчик, получается n = 5.

40/5 = 8 метров не должна превышать длина каждого ответвления L1, L2, L3, L4 и L5.

Габаритные и установочные размеры.

Габаритные размеры КК-03

Модификации

Модификации КК-03

КК-03.Х


Комплектность

  • Изделие – 1 шт.
  • Руководство по эксплуатации – 1 экз.
  • Гермовводы – 1 к-т.
  • Дюбель быстрого монтажа – 1 к-т.
Характеристики
Основные
Страна производительРоссия
Пользовательские характеристики
СостояниеНовое
ТипКК-03 разветвитель интерфейса RS-485
Информация для заказа
  • Цена: от 75,61 руб.
