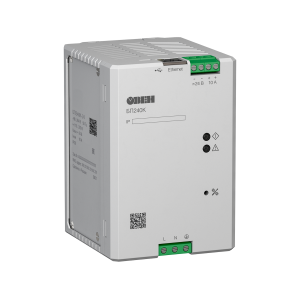

БП240К блок питания для ПЛК и ответственных применений с интерфейсом Ethernet

Цену уточняйте

  • В наличии
БП240К блок питания для ПЛК и ответственных применений с интерфейсом Ethernet
БП240К блок питания для ПЛК и ответственных применений с интерфейсом EthernetВ наличии
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
возврат товара в течение 14 дней по договоренности

Блок питания БП240К-24 предназначен для питания стабилизированным напряжением 24 В приборов локальной автоматики и распределенных систем. Прибор является частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.

Особенности и преимущества

  • Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
  • Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
  • Защита от импульсного тока, перенапряжения, коротких замыканий.
  • Минимальный уровень пульсаций (менее 0,5 %).
  • Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
  • Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
  • Удобный монтаж в шкаф автоматики (размеры корпуса: ширина 85 мм, глубина 95 мм).

Примеры применения

Стабилизированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня

Питание и контроль работы приборов, подключенных к облачному сервису OwenCloud

Технические характеристики

Наименование

Значение

Выходные параметры

Номинальное напряжение (Uном)

24 В

Номинальный ток (Iном)

10 А

Номинальная мощность (Pном)

240 Вт

Диапазон подстройки выходного напряжения

22,5…29,0 В

Допустимое отклонение напряжения, в том числе:

— нестабильность выходного напряжения от входного напряжения

± 0,7 %

— нестабильность выходного напряжения от выходного тока

± 2,0 %

— коэффициент температурной нестабильности

± 0,02 %/°С

Размах напряжения шума и пульсаций (межпиковое), не более

120 мВ

Время установления выходного напряжения, не более

2,5 с

Входные параметры

Напряжение питания переменного тока

90…264 В

Частота переменного тока

47…63 Гц

Напряжение питания постоянного тока

110…370 В

Номинальный ток потребления, не более

3,25 А

Пусковой ток, не более

35 А

КПД при номинальной нагрузке, не менее

90 %

Защиты

Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока

120…125% от Iном

Безопасность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ IEC 61131-2

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3

Критерий качества А

Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3-2013*

Класс А

Степень защиты по ГОСТ 14254

IP20

Категория перенапряжения по ГОСТ IEC 61204-7

I

Степень загрязнения по ГОСТ Р 50030.1

2

Электрическая прочность изоляции:

— вход-выход, вход-порт Ethernet

3000 В

— вход-корпус

1500 В

— выход-порт Ethernet

1000 В

Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее

20 МОм

Ethernet (заводская установка)

IP-адрес

192.168.1.99

Маска подсети

255.255.255.0

IP-адрес шлюза

192.168.1.1

USB

Адрес устройства

1

Протокол для подключения к OwenConfigurator

Owen Auto Detection Protocol

Окружающая среда

Рабочий диапазон температур окружающей среды (Tокруж)

Минус 40…+70 °С

Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более

80 %

Атмосферное давление

84...106,7 кПа

Температура хранения и транспортирования

-40…+70 °С

Прочее

Срок эксплуатации

10 лет

Срок гарантийного обслуживания

2 года

Средняя наработка на отказ

70 000 ч

Масса, не более

1,25 кг

Тип автоматического выключателя

10...16 A (характеристика B, C, D или аналогичная)

* При условии подключения защитного заземления.

Управление и индикация

Лицевая панель блока питания БП240КНа лицевой панели блока питания БП240К размещены: сервисная кнопка, индикаторы «Работа» и «Авария», поле для нанесения IP-адреса (тонким маркером или наклейка). Сверху панели разъемы для Ethernet и MicroUSB.

Назначение сервисной кнопки :

  • восстановление заводских настроек;
  • установка IP-адреса;
  • обновление встроенного ПО.

Событие

Индикаторы

Работа

Авария

Номинальная нагрузка

Светится зеленым

Не светится

Режим ограничения выходного тока

Светится оранжевым

Не светится

Режим КЗ

Светится красным

Не светится

Перегрев блока, выходное напряжение отсутствует

Не светится

Светится красным

Перегрев блока, выходное напряжение есть

Не светится

Светится оранжевым

Функциональные возможности

Защита от перегрева (диапазон рабочих температур)

График зависимости выходного тока от температуры окружающей среды (дерейтинг 2,5 % / °С)

Защита по перегрузке типа «ограничение выходного тока»

График зависимости выходного напряжения от номинального выходного тока

График зависимости входного тока от напряжения питания

КПД

График зависимости КПД от напряжения питания и температуры окружающей среды БП240К

Модификации

Модификации БП240К

Схема подключения и габаритные размеры

Габаритные и установочные размеры БП240К

Назначение контактов и схема подключения БП240К

Параллельное (1) и последовательное (2) подключение блока питания БП240К

Комплектация

  • Прибор
  • Паспорт и гарантийный талон
  • Краткое руководство
  • Результаты индивидуальных стендовых испытаний
  • Заглушка Ethernet
  • Заглушка USB
