Устройство охладительное УО радиатор для пассивного охлаждения рабочей среды перед измерительным прибором
126,01 руб.
- Под заказ

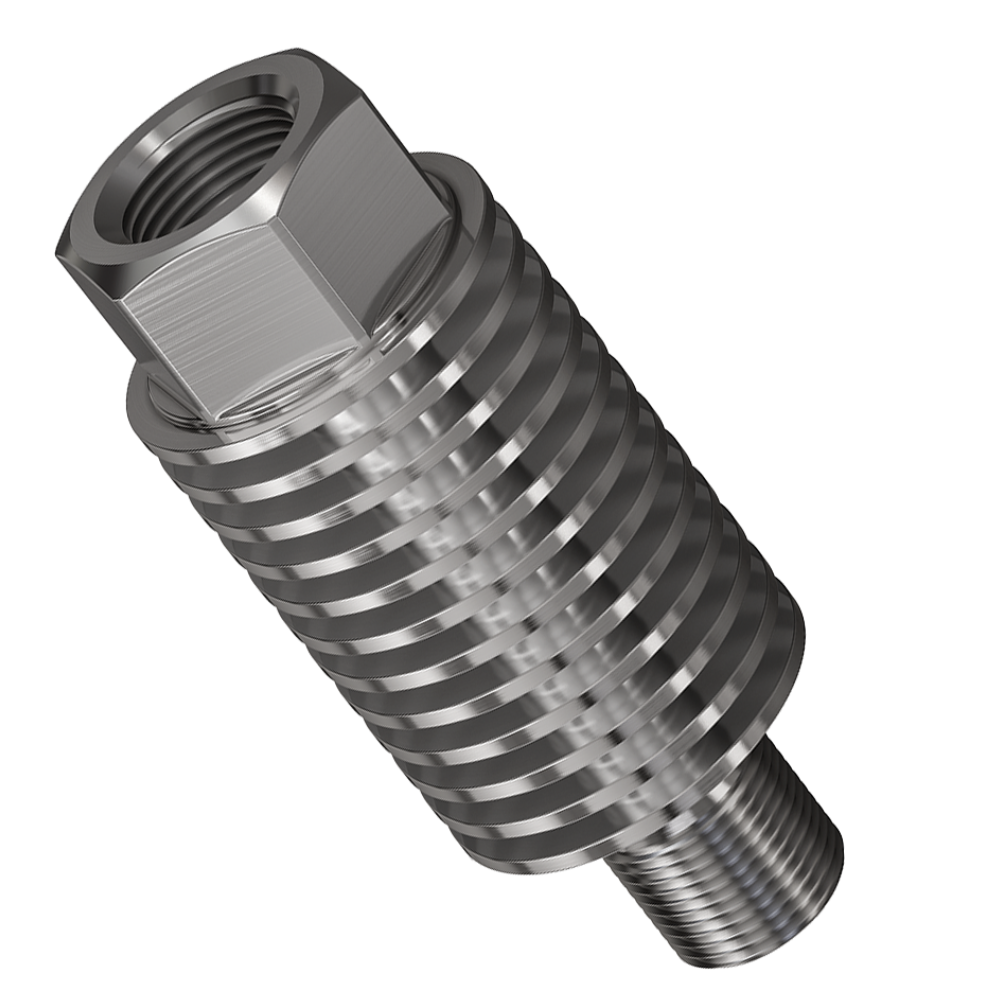

Устройство охладительное УО-100.40 предназначено для осуществления пассивного охлаждения рабочей среды, подводимой к датчику давления или манометру. В отличие от трубок ТО и ТИ, УО намного компактнее, т.к. имеют маленькую высоту, но достаточно большую площадь отдачи тепла за счёт рёбер.
Технические характеристики УО-100.40:
- Материал: нержавейка AISI 304 (аналог 08Х18Н10).
- Максимальная рабочая температура: +600 °С.
- Максимальное рабочее давление 20 МПа.
Избыточное давление в зависимости от температуры (ГОСТ 356-80)
Условное давление, МПа |
Максимальное давление при температуре, МПа |
|||||
200 ⁰С |
325 ⁰С |
400 ⁰С |
480 ⁰С |
520 ⁰С |
590 ⁰С |
|
20 |
20 |
18 |
15 |
13 |
11,5 |
9 |
Габаритные размеры и особенности конструкции
Габаритные размеры УО-100.40
Отличительные особенности
- Длина УО выбрана с учетом дефицита места при монтаже и обеспечения требуемого коэффициента теплового деления.
- Тонкие стенки и в целом малое количество металла в нижней части изделия обеспечивают меньшую площадь нагрева и снижают передачу тепла на верхние рёбра.
- Малая толщина ребра позволяет в сумме вместить большее количество в выбранную длину и тем самым увеличить площадь теплоотдачи, сохранив при этом межрёберное расстояние для рассеивания тепла.
- Внутренний диаметр канала выбран 10 мм, согласно рекомендациям Приложения Д свода правил СП 77.13330.2016 для применения в промышленности. Большой диаметр канала позволяет избежать его преждевременного засорения.
Рекомендации по монтажу
Согласно своду правила СП 77.1333.2016, пункт 6.3.7:
- Размещение трубной проводки должно быть таким, чтобы в трубной проводке, заполненной газом, не накапливался конденсат, а в трубной проводке, заполняемой жидкостью, не накапливались выделяющиеся из жидкости газы.
- Трубную проводку, заполненную паром, конфигурируют аналогично проводке, заполняемой жидкостью.
Для обеспечения данных условий необходимо:
- для газовой измеряемой среды размещать прибор выше отбора;
- для жидкости измеряемой среды размещать прибор ниже отбора.
Монтаж УО-100.40 при применении в жидкой среде
Монтаж УО-100.40 при применении в газовой среде
Место для уплотнения
Уплотнение УО-100.40 с посадочным местом (бобышкой) проходит по нижней части.
Размещение уплотнительной прокладки
Уплотнительная прокладка подбирается в зависимости от характеристик рабочей среды (в комплект поставки не входит).
Расчётные модели охлаждения
ВАЖНО! Расчёты охлаждения представлены путём программного метода, эксперименты с охлаждением на практике не проводились.
При расчете нужно учитывать, что в связке отборного устройства при монтаже датчиков давления и манометров обязательно используются клапаны или вентильные блоки, которые, в свою очередь, дают дополнительную площадь пассивного охлаждения, и температура на выходе к измерительному устройству будет ниже, чем показаны на рисунках. При моделировании мы этого не учитывали, так как клапаны и вентильные блоки могут использоваться разных вариантов. Мы показали только работу охлаждения отдельно взятого УО.
Пример моделирования №1. Охлаждение воды
- Температура рабочей среды 160 °С.
- Скорость потока рабочей среды 2 м/с.
- Температура окружающего воздуха 26 °С.
Пример моделирования №2. Охлаждение пара
- Температура рабочей среды 260 °С.
- Скорость потока рабочей среды 15 м/с.
- Температура окружающего воздуха 30 °С.
Пример моделирования №3. Охлаждение газа
- Температура рабочей среды 150 °С.
- Скорость потока рабочей среды 6 м/с.
- Температура окружающего воздуха 30 °С.
