2ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры, а также других физических величин (давление, влажность, уровень, расход и т.д.) по одному или двум каналам одновременно.

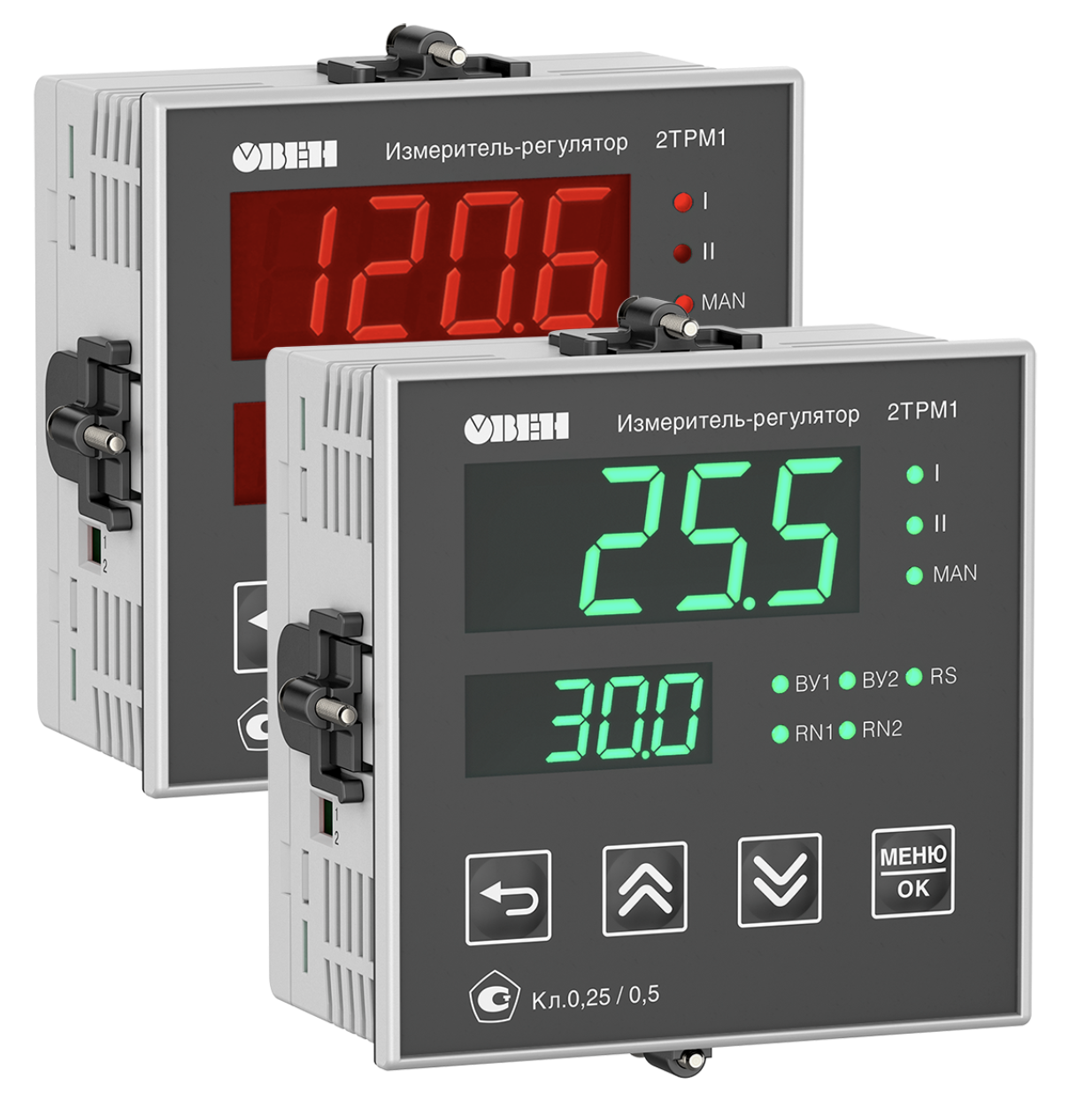

2ТРМ1 в корпусе для крепления в щит Щ1 и Щ2

уже в продаже

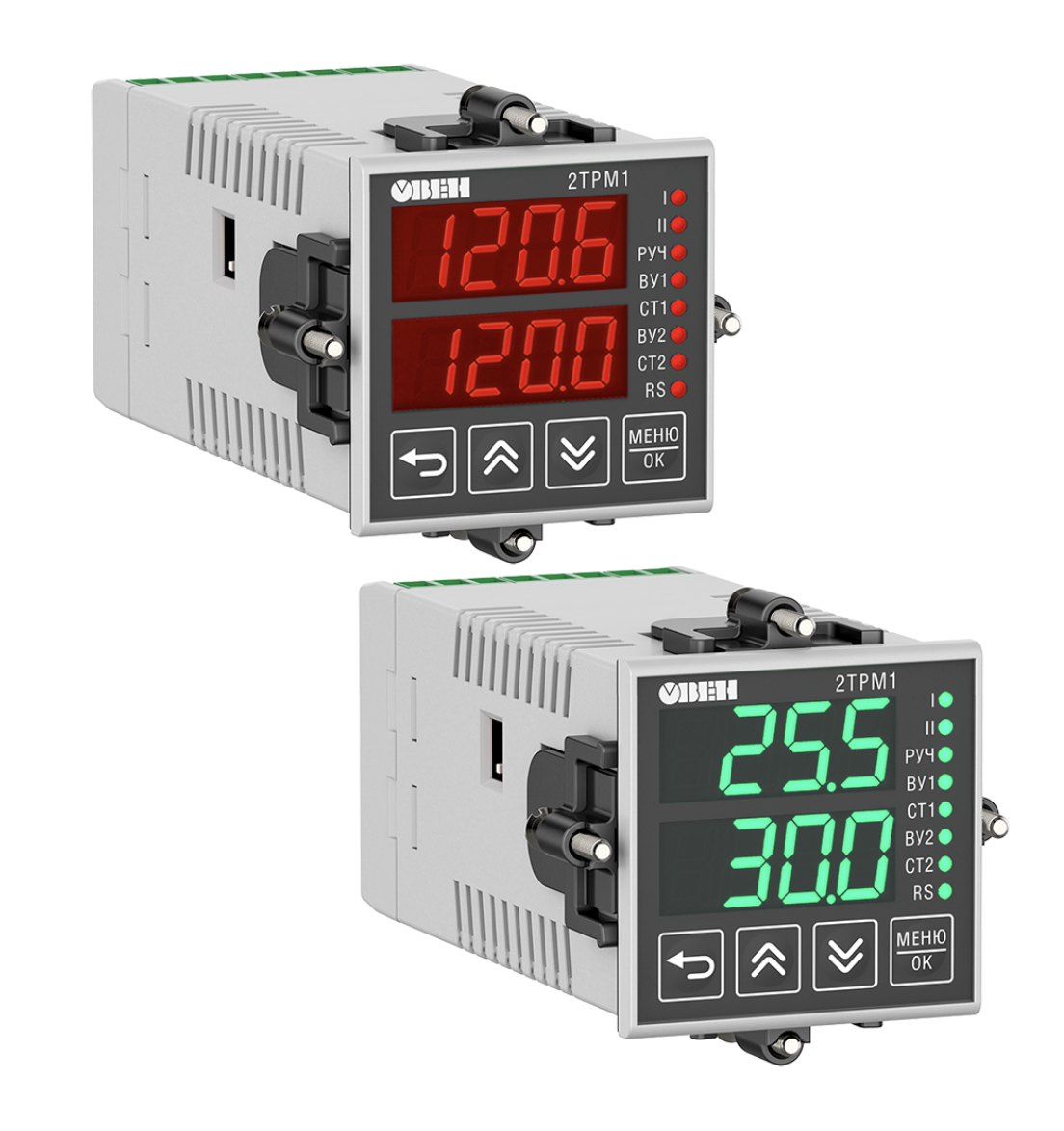

2ТРМ1 в компактном корпусе для крепления в щит Щ5 и на DIN-рейку

Cтарт продаж IV квартал 2021 года.

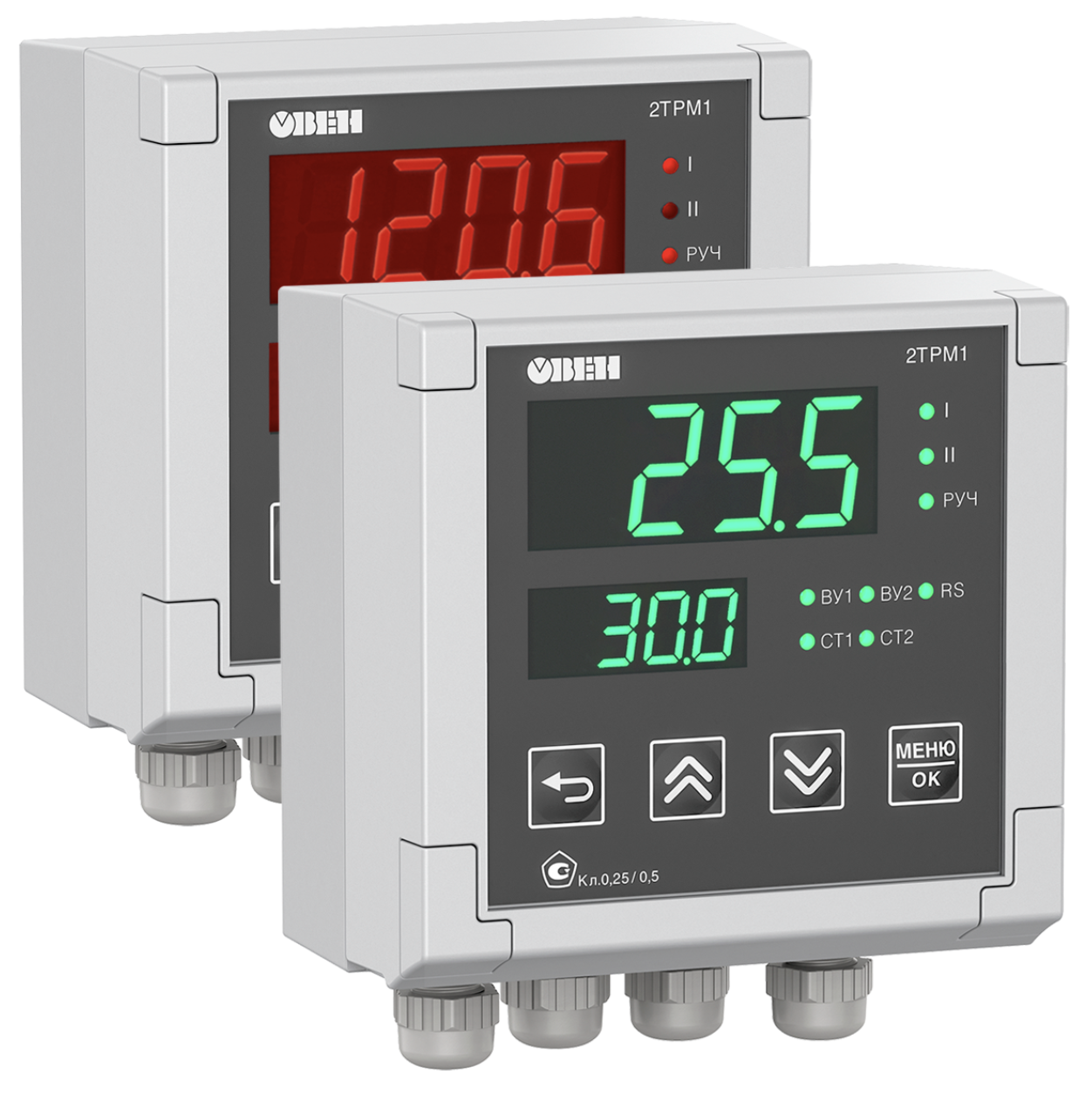

2ТРМ1 в корпусе для крепления на стену Н

Старт продаж II квартал 2022 года.

Возможности регулятора:

  1. Измерение и регулирование физических величин по двум каналам;
  2. Погодозависимое регулирование;
  3. Контроль обрыва связи с исполнительными механизмами;
  4. Регистрация и управление исполнительными механизмами сигналом 4…20мА или 0...10В;
  5. Сигнализация о выходе измеряемой величины за заданные пределы;
  6. Регулирование по разности двух физических величин;
  7. Ручной режим управления исполнительными механизмами.

Преимущества

Монтаж

Простой и удобный монтаж кабельных линий, благодаря лифтовому механизму клеммных колодок.


Погодозависимость

Двухканальный прибор 2ТРМ1 оснащен функцией коррекции уставки по температуре улицы или помещения.



Индикация

Индикатор текущей измеренной температуры увеличен до 20 миллиметров.




Навигация

Перемещение по меню настроек стало еще проще, благодаря добавленной на лицевую панель прибора кнопке Назад.



Простота

Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.

Ручной режим

Для проведения пуско-наладки в приборе реализована возможность управления исполнительными механизмами в ручном режиме.

Авария

2ТРМ1 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.

Диспетчеризация

Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.

Сравнительная таблица линеек

Отличительный критерий

2ТРМ1.У

2ТРМ1.У2

Корпус

2ТРМ1.У 2ТРМ1.У2

Цифровой индикатор

Один

Два

Кнопки управления

Три

Четыре

Клеммная колодка

Лепестковая

Лифтовая

Высота индикатора

14 мм

20 мм

Монтаж в щит

Одна плоскость, штыревой зацеп

Одна или две плоскости, «трещетка»

Шунт для входных сигналов тока

Внешний

Встроенный

RS-485

Отсутствует

По заказу

Уплотнитель для обеспечения IP

Съемный

Встроенный

Корпусное исполнение Щ5, 48×48мм

Нет

Есть

Погодозависимое регулирование

Нет

Есть

Ручной режим управления

Нет

Есть

Контроль аварии LBA

Нет

Есть

Исполнение на -40°С

Заказная позиция

Стандартная позиция

Технические характеристики

Напряжение питания переменного тока

~90…264В (номинальное 230В)

Напряжение постоянного тока

=21...120 В (номинальное 24В)

Частота напряжения питания

50, 60 Гц

Потребляемая мощность

не более 10 ВА

Напряжение встроенного источника питания нормирующих преобразователей

24 ± 2,4 В

Максимально допустимый ток источника питания

50 мА

Универсальные входы

Количество универсальных входов

2

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа:

Не более 1 секунды

Предел основной приведенной погрешности измерения:

- для термоэлектрических преобразователей с включенной компенсацией холодного спая

±0,5 %

- для остальных видов датчиков

±0,25 %

Выходные устройства

Количество выходных устройств

2

Типы выходных устройств

Р, К, С, Т, И, У

Корпус

Щитовой Щ1

96×96×53, IP54*

Щитовой Щ2

96×48×100, IP54*

Щитовой Щ5 (Начало продаж – IV квартал 2021 года)

48×48×103, IP54*

Настенный Н (Начало продаж – II квартал 2022 года)

105×130×65, IP44

DIN-реечный (начало продаж – IV квартал 2021 года)

72×90×58, IP20

* со стороны передней панели

Условия эксплуатации



Температура окружающего воздуха

–40...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

Не более 85 %

Характеристики измерительных датчиков

Обозначение

Тип датчика

Диапазон измерений

Разрешающая способность

Термопреобразователи сопротивления

C 50

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

50 C

ТСМ (50М) W100=1.428

–200…+200 °С

0,1 °С

P 50

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

50 P

ТСП (50П) W100=1.391

–240…+1100 °С

0,1 °С

C100

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

100C

ТСМ (100М) W100=1.428

–200…+200 °С

0,1 °С

P100

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

100P

ТСП (100П) W100=1.391

–240…+1100 °С

0,1 °С

100n

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

C500

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

500C

ТСМ (500М) W100=1.428

–200…+200 °С

0,1 °С

P500

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

500P

ТСП (500П) W100=1.391

–250…+1100 °С

0,1 °С

500n

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

C 1.0

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

1.0 C

ТСМ (1000М) W100=1.428

–200…+200 °С

0,1 °С

P 1.0

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

1.0 P

ТСП (1000П) W100=1.391

–250…+1100 °С

0,1 °С

1.0 n

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

C 53

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

Термоэлектрические преобразователи

tC. L

термопара ТХК (L)

–200…+800 °С

0,1 °С

tC. J

термопара ТЖК (J)

–200…+1200 °С

0,1 °С

tC. n

термопара ТНН (N)

–200…+1300 °С

0,2 °С

tC.HA

термопара ТХА (K)

–200…+1360 °С

0,2 °С

tC. S

термопара ТПП (S)

–50…+1750 °C

0,2 °С

tC. r

термопара ТПП (R)

–50…+1750 °C

0,2 °С

tC. b

термопара ТПР (В)

+200…+1800 °C

0,2 °С

tC.A1

термопара ТВР (А-1)

0…+2500 °С

0,4 °С

tC.A2

термопара ТВР (А-2)

0…+1800 °C

0,2 °С

tC.A3

термопара ТВР (А-3)

0…+1800 °C

0,2 °С

tC. t

термопара ТМК (Т)

–200…+400 °С

0,1 °С

tC.dL

Typ.L (DIN 43710)*

0…+900 °С

0,1 °С

tC.dK

Typ К (DIN 43710)**

-200… +900 °С

0,1 °С

tC. E

ТХКн (Е)

-200....+900 °С

0,1 °С

Пирометры

Plr.1

Пирометр РК-15

+400… +1500 °С

0,1 °С

Plr.2

Пирометр РК-20

+600… +2000 °С

0,1 °С

Plr.3

Пирометр РС-20

+900… +2000 °С

0,1 °С

Plr.4

Пирометр РС-25

+1200… +2500 °С

0,1 °С

Унифицированные сигналы

i 0.5

ток 0…5 мА

0…100 %

0,01 мА

i 0.20

ток 0…20 мA

0…100 %

0,01 мА

i 4.20

ток 4…20 мА

0…100 %

0,01 мА

U -5.5

напряжение –50…+50 мВ

0…100 %

0,01 мВ

U 0.1

напряжение 0…1 В

0…100 %

0,01 мВ

* С учетом компенсации температуры от ДХС

** НСХ согласно DIN 43710

Характеристики выходных устройств

Обозначение

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

Не более 8 А при 230 В 50...60 Гц, cos φ  > 0,4

К

транзисторная оптопара n–p–n типа

Постоянный ток не более 400 мА при постоянном напряжении не более 60 В

С

симисторная оптопара

Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

нагрузка 100…1000 Ом,

напряжение питания 12...30 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 15…32 В

Т

выход для управления твердотельным реле

Выходной ток не более 60 мА. Выходное напряжение высокого уровня – 3,9…6 В.

Выходное напряжение низкого уровня – 0…0,7 В

Диспетчеризация

ДиспетчеризацияНаличие интерфейса RS-485 позволяет включать 2ТРМ1 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля и управления.

Визуализация

ВизуализацияДля оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора 2ТРМ1 имеется возможность подключения его к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с технологическим процессом.

Функциональная схема прибора

Функциональная схема 2ТРМ1

Модификации

Обозначение при заказе обновленной модели 2ТРМ1-Х.У2

Модификации 2ТРМ1

2ТРМ1-Х.У2.ХХ.Х

Обозначение при заказе предыдущей модели 2ТРМ1-Х.У

Модификации ОВЕН 2ТРМ1

Схемы подключения

Общая схема подключения 2ТРМ1

Общая схема подключения 2ТРМ1

Схемы подключения выходного устройства 1 (ВУ1)

ВУ1 типа Р (э/м реле)

ВУ1 типа К (транзисторная оптопара)

ВУ1 типа С (симисторная оптопара)



Схемы подключения выходного устройства 2 (ВУ2)

ВУ1 типа Т (для управления твердотельным реле)

ВУ1 типа И (ЦАП 4...20 мА)

ВУ1 типа У (ЦАП 0...10 В)



ВУ2 типа Р (э/м реле)

ВУ2 типа К
(транзисторная оптопара)

ВУ2 типа С (симисторная оптопара)



ВУ2 типа Т (для управления твердотельным реле)

ВУ2 типа И (ЦАП 4...20 мА)

ВУ2 типа У (ЦАП 0...10 В)
