2ТРМ0 – промышленный двухканальный измеритель, предназначенный для измерения температуры, давления, влажности, расхода, уровня и других физических величин в различных отраслях промышленности.

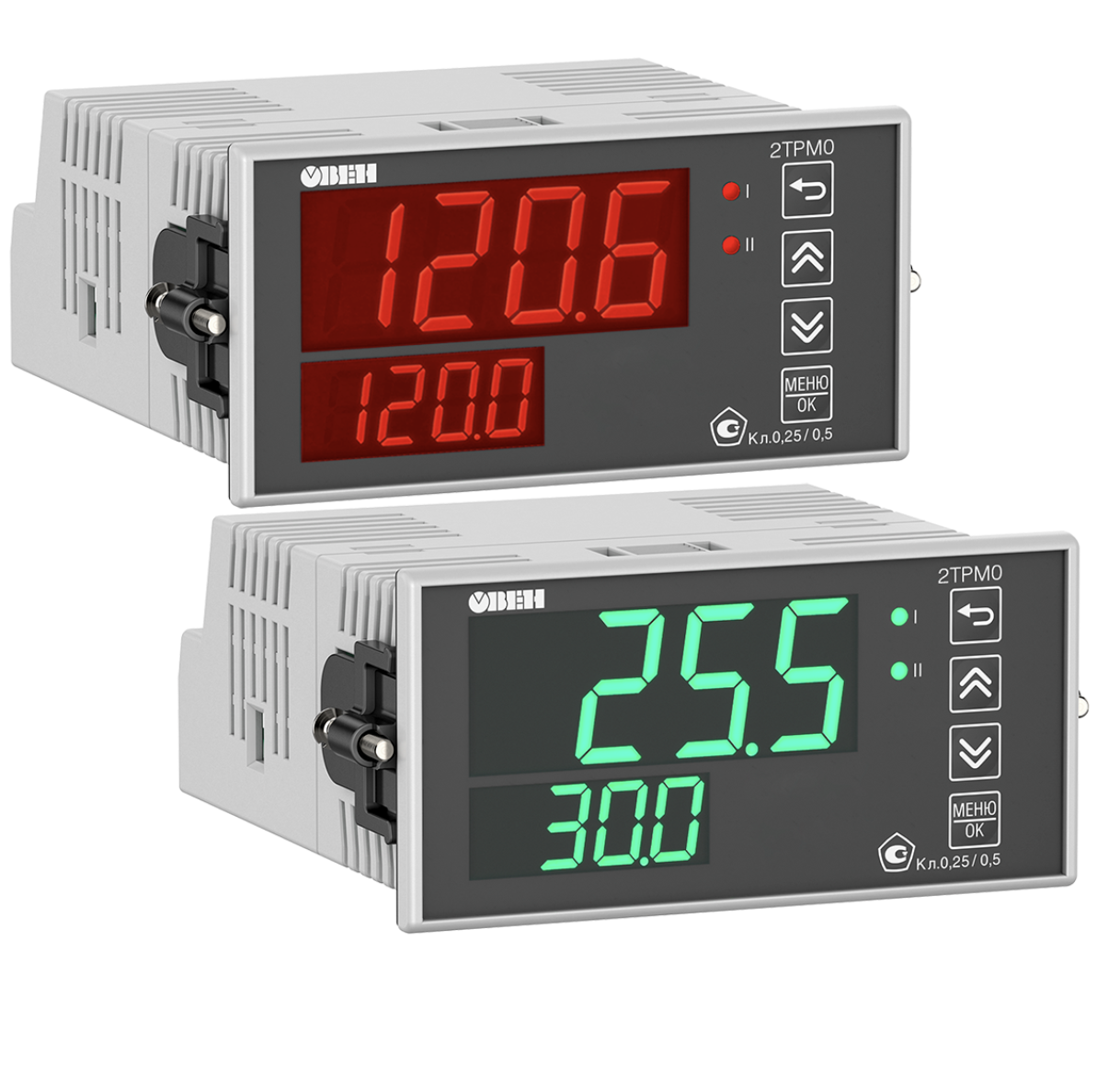

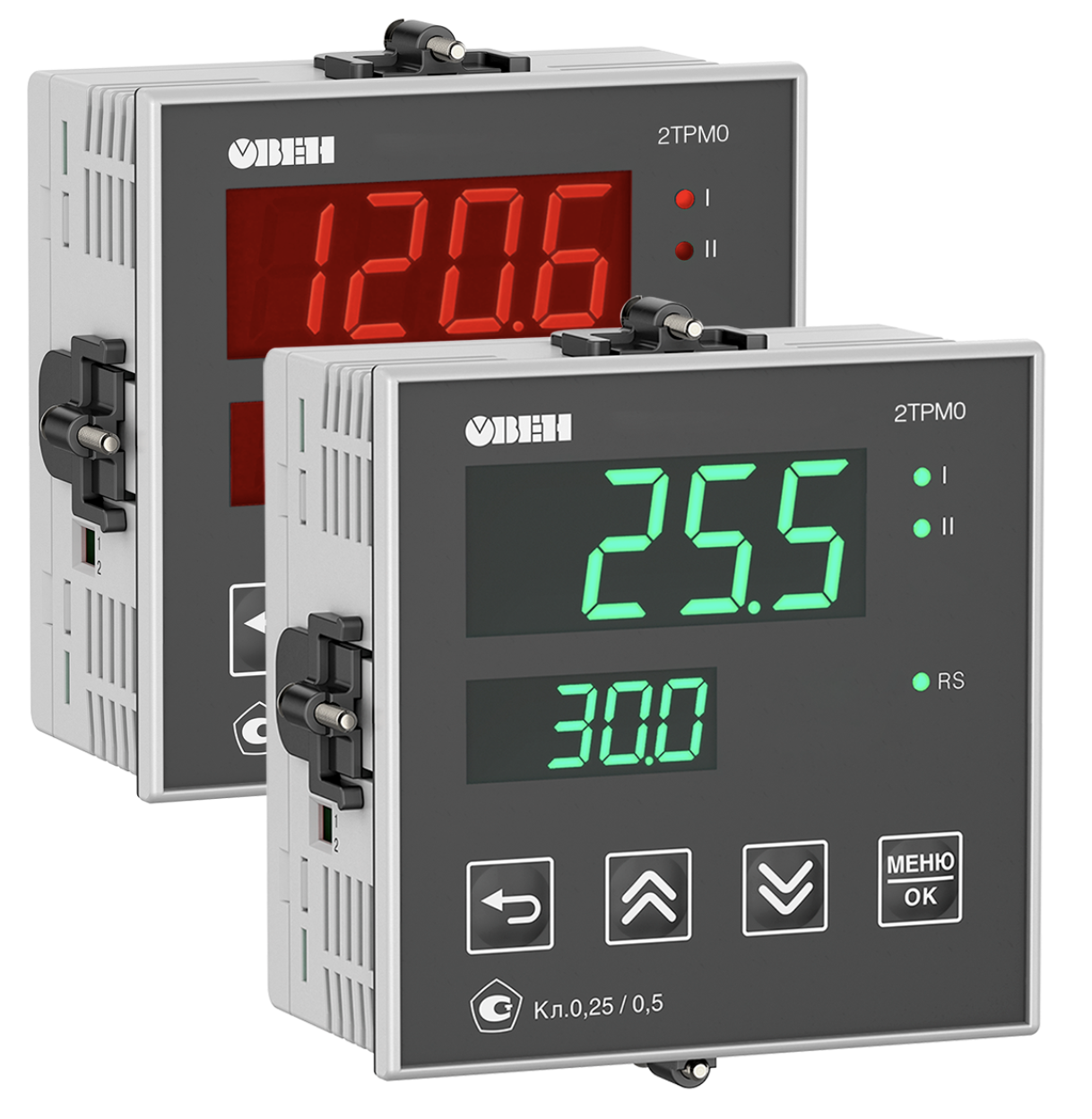

2ТРМ0 в корпусе для крепления в щит Щ1 и Щ2

Уже в продаже

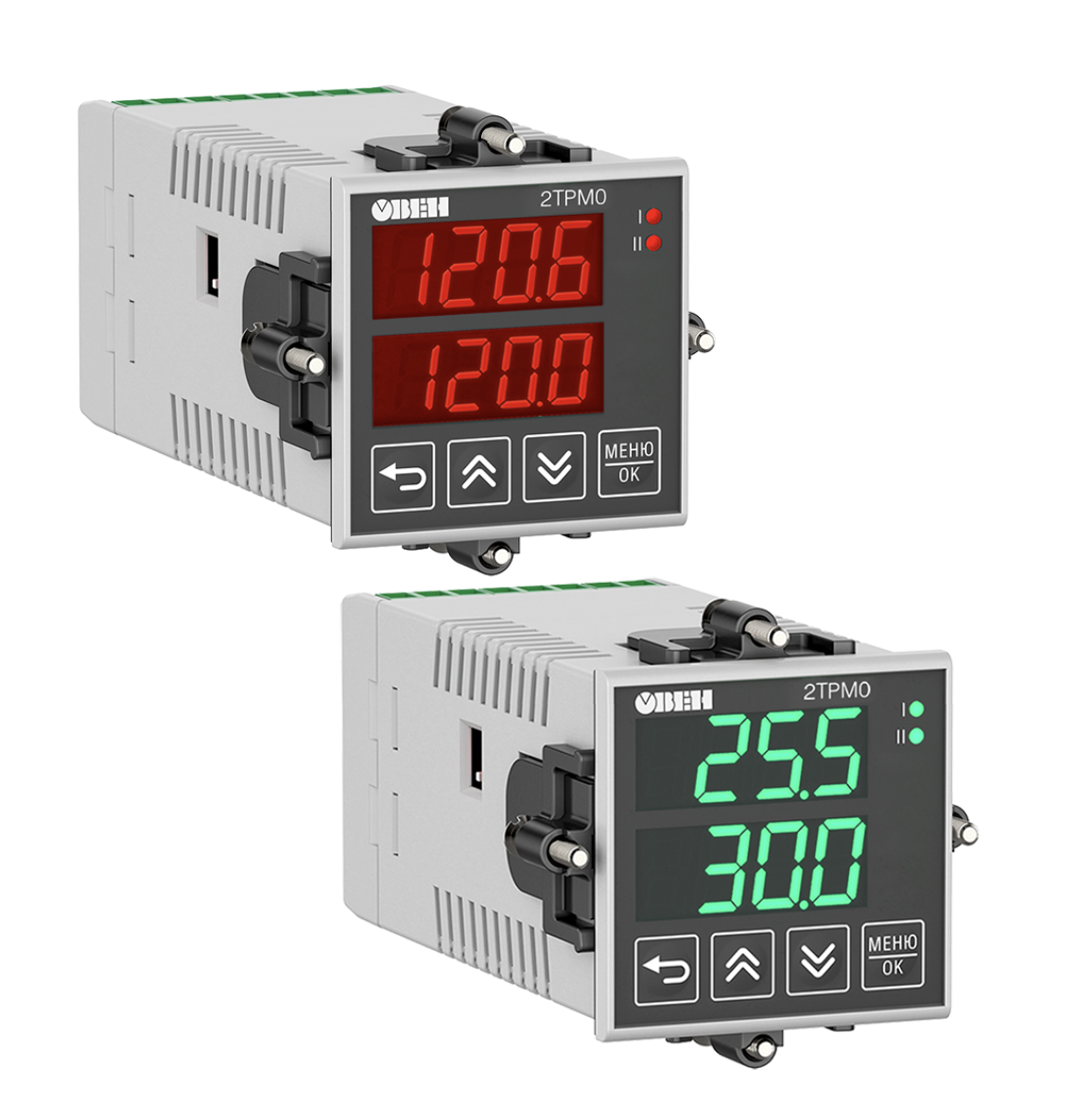

2ТРМ0 в компактном корпусе для крепления в щит Щ5 и на DIN-рейку

Старт продаж IV квартал 2021 года.

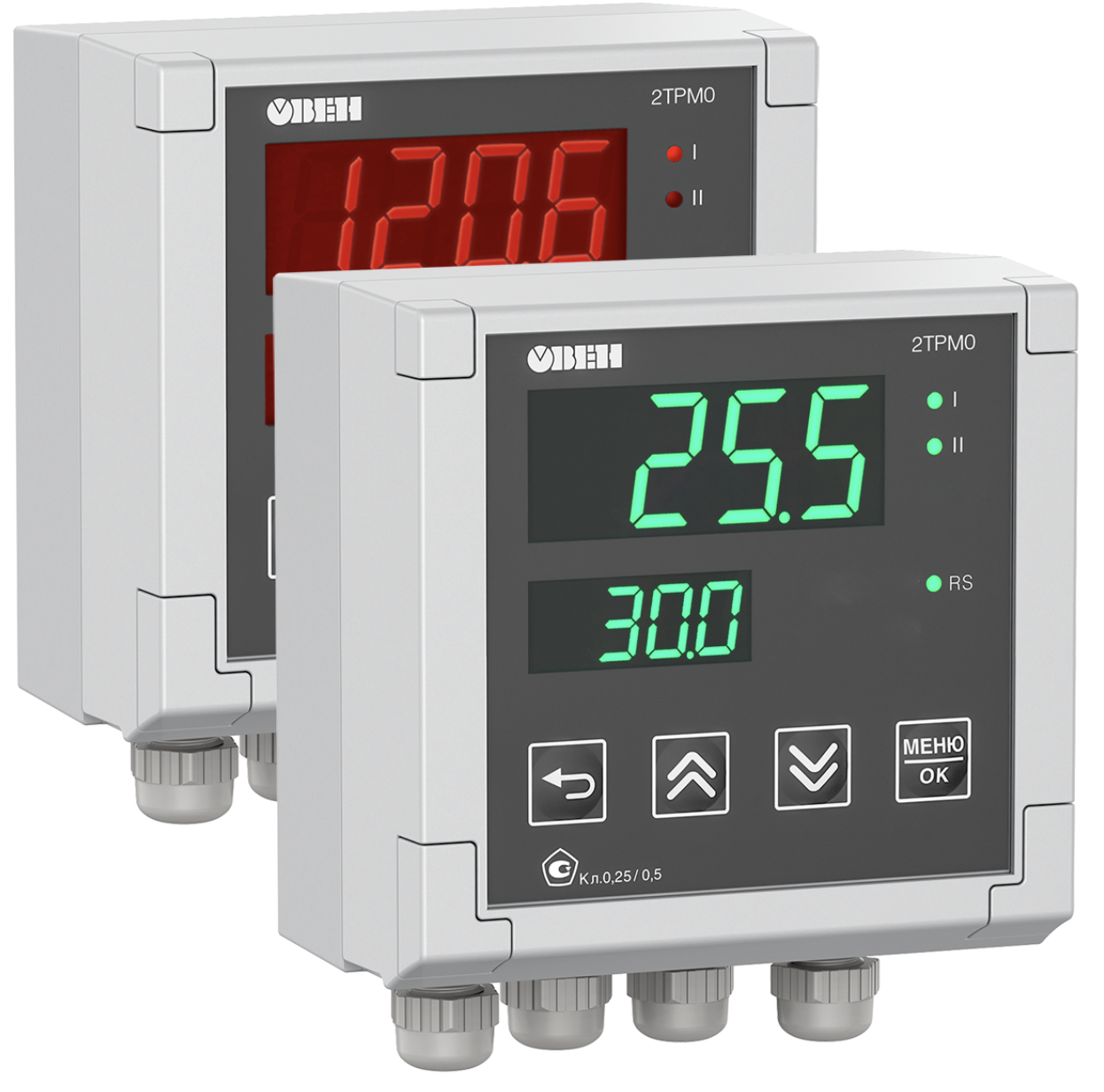

2ТРМ0 в корпусе для крепления на стену Н

Старт продаж II квартал 2022 года.

Функциональные возможности

  1. Два универсальных входа для подключения широкого спектра датчиков.
  2. Возможность включения в систему диспетчеризации и передачи данных на верхний уровень по интерфейсу RS-485.
  3. Одновременное отображение текущих показаний по двум каналам на двух цифровых индикаторах.
  4. Вычисление разности двух физических величин.
  5. Масштабирование шкалы для каждого входа.
  6. Цифровая фильтрация и коррекция входного сигнала.

Преимущества

Монтаж

Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок.



Индикация

Индикатор текущей измеренной температуры увеличен с 14 до 20 мм.



Навигация

Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора.



Простота

Подключение датчиков 4…20 мА упрощено.
DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.



Эксплуатация

Расширенный температурный диапазон обеспечивает надлежащую работу прибора в суровых климатических условиях при температуре от -40 до +50 ⁰С.



Диспетчеризация

Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.

Сравнительная таблица линеек

Отличительный критерий

2ТРМ0.У

2ТРМ0.У2

Корпус

ОВЕН 2ТРМ0.У

ОВЕН 2ТРМ0.У2

Цифровой индикатор

Один

Два

Кнопки управления

Три

Четыре

Клеммная колодка

Лепестковая

Лифтовая

Высота индикатора

14 мм

20 мм

Монтаж в щит

Одна плоскость, штыревой зацеп

Одна или две плоскости, «трещетка»

Шунт для входных сигналов тока

Внешний

Встроенный

RS-485

Отсутствует

По заказу

Уплотнитель для обеспечения IP

Съемный

Встроенный

Корпусное исполнение Щ5, 48×48мм

Нет

Есть



Технические характеристики

Параметр

Значение

Напряжение питания переменного тока

~90…264 В (номинальное 230 В)

Напряжение постоянного тока

=21...120 В (номинальное 24 В)

Частота напряжения питания

50, 60 Гц

Потребляемая мощность

не более 10 ВА

Напряжение встроенного источника питания нормирующих преобразователей

24 ± 2,4 В

Максимально допустимый ток источника питания

50 мА

Универсальные входы

Количество универсальных входов

2

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа

Не более 1 секунды

Предел основной приведенной погрешности измерения:

- для термоэлектрических преобразователей с включенной компенсацией холодного спая

±0,5 %

- для остальных типов датчиков

±0,25 %

Корпус



Щитовой Щ1

96×96×53, IP54*

Щитовой Щ2

96×48×100, IP54*

Щитовой Щ5 (начало продаж – IV квартал 2021 года)

48×48×103, IP54*

Настенный Н (начало продаж – II квартал 2022 года)

105×130×65, IP44

DIN-реечный (начало продаж – IV квартал 2021 года)

72×90×58, IP20

* со стороны передней панели

Условия эксплуатации



Температура окружающего воздуха

–40...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

Не более 85 %

Характеристики измерительных датчиков

Обозначение

Тип

датчика

Диапазон

измерений

Разрешающая

способность

Термопреобразователи сопротивления

C 50

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

50 C

ТСМ (50М) W100=1.428

–200…+200 °С

0,1 °С

P 50

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

50 P

ТСП (50П) W100=1.391

–240…+1100 °С

0,1 °С

C100

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

100C

ТСМ (100М) W100=1.428

–200…+200 °С

0,1 °С

P100

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

100P

ТСП (100П) W100=1.391

–240…+1100 °С

0,1 °С

100n

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

C500

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

500C

ТСМ (500М) W100=1.428

–200…+200 °С

0,1 °С

P500

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

500P

ТСП (500П) W100=1.391

–250…+1100 °С

0,1 °С

500n

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

C 1.0

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

1.0 C

ТСМ (1000М) W100=1.428

–200…+200 °С

0,1 °С

P 1.0

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

1.0 P

ТСП (1000П) W100=1.391

–250…+1100 °С

0,1 °С

1.0 n

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

C 53

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

Термоэлектрические преобразователи

tC. L

термопара ТХК (L)

–200…+800 °С

0,1 °С

tC. J

термопара ТЖК (J)

–200…+1200 °С

0,1 °С

tC. n

термопара ТНН (N)

–200…+1300 °С

0,2 °С

tC.HA

термопара ТХА (K)

–200…+1360 °С

0,2 °С

tC. S

термопара ТПП (S)

–50…+1750 °C

0,2 °С

tC. r

термопара ТПП (R)

–50…+1750 °C

0,2 °С

tC. b

термопара ТПР (В)

+200…+1800 °C

0,2 °С

tC.A1

термопара ТВР (А-1)

0…+2500 °С

0,4 °С

tC.A2

термопара ТВР (А-2)

0…+1800 °C

0,2 °С

tC.A3

термопара ТВР (А-3)

0…+1800 °C

0,2 °С

tC. t

термопара ТМК (Т)

–200…+400 °С

0,1 °С

tC.dL

Typ.L (DIN 43710)*

0…+900 °С

0,1 °С

tC.dK

Typ К (DIN 43710)**

-200…+900 °С

0,1 °С

tC. E

ТХКн (Е)

-200…+900 °С

0,1 °С

Пирометры

Plr.1

Пирометр РК-15

+400…+1500 °С

0,1 °С

Plr.2

Пирометр РК-20

+600…+2000 °С

0,1 °С

Plr.3

Пирометр РС-20

+900…+2000 °С

0,1 °С

Plr.4

Пирометр РС-25

+1200…+2500 °С

0,1 °С

Унифицированные сигналы

i 0.5

ток 0…5 мА

0…100 %

0,01 мА

i 0.20

ток 0…20 мA

0…100 %

0,01 мА

i 4.20

ток 4…20 мА

0…100 %

0,01 мА

U -5.5

напряжение –50…+50 мВ

0…100 %

0,01 мВ

U 0.1

напряжение 0…1 В

0…100 %

0,01 мВ

* С учетом компенсации температуры от ДХС
** НСХ согласно DIN 43710

Диспетчеризация

Диспетчеризация

Наличие интерфейса RS-485 позволяет включать 2ТРМ0 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля.

Параметры, доступные для чтения и записи по интерфейсу RS-485

Визуализация

ВизуализацияДля оперативной и точной оценки ситуации производственных процессов - эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора 2ТРМ0 имеется возможность подключения к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с технологическим процессом.

Функциональная схема прибора

Функциональная схема прибора

Модификации

Обозначение при заказе обновленной модели 2ТРМ0-Х.У2

Обозначение при заказе

2ТРМ0-Х.У2.Х

Внимание!  Прибор проходит процедуру регистрации в Государственном реестре средств измерений. На текущий момент средством измерения не является.  Вы можете заказать 2ТРМ0-Х.У с поверкой и сертификатом средства измерения предыдущей модификации.

Обозначение при заказе предыдущей модели 2ТРМ0-Х.У

Обозначение при заказе 2ТРМ0

Схемы подключения

Схема подключения

* для моделей с RS-485
** Перед подключением токового датчика, на боковой стороне прибора необходимо перевести DIP-переключатель для каждого входа в положение ON

Комплектность

  • Прибор
  • Уплотнительная прокладка*
  • Паспорт и гарантийный талон
  • Руководство по эксплуатации
  • Комплект крепежных элементов*

*Для типов корпусов Щ1, Щ2, Щ5, Н.
