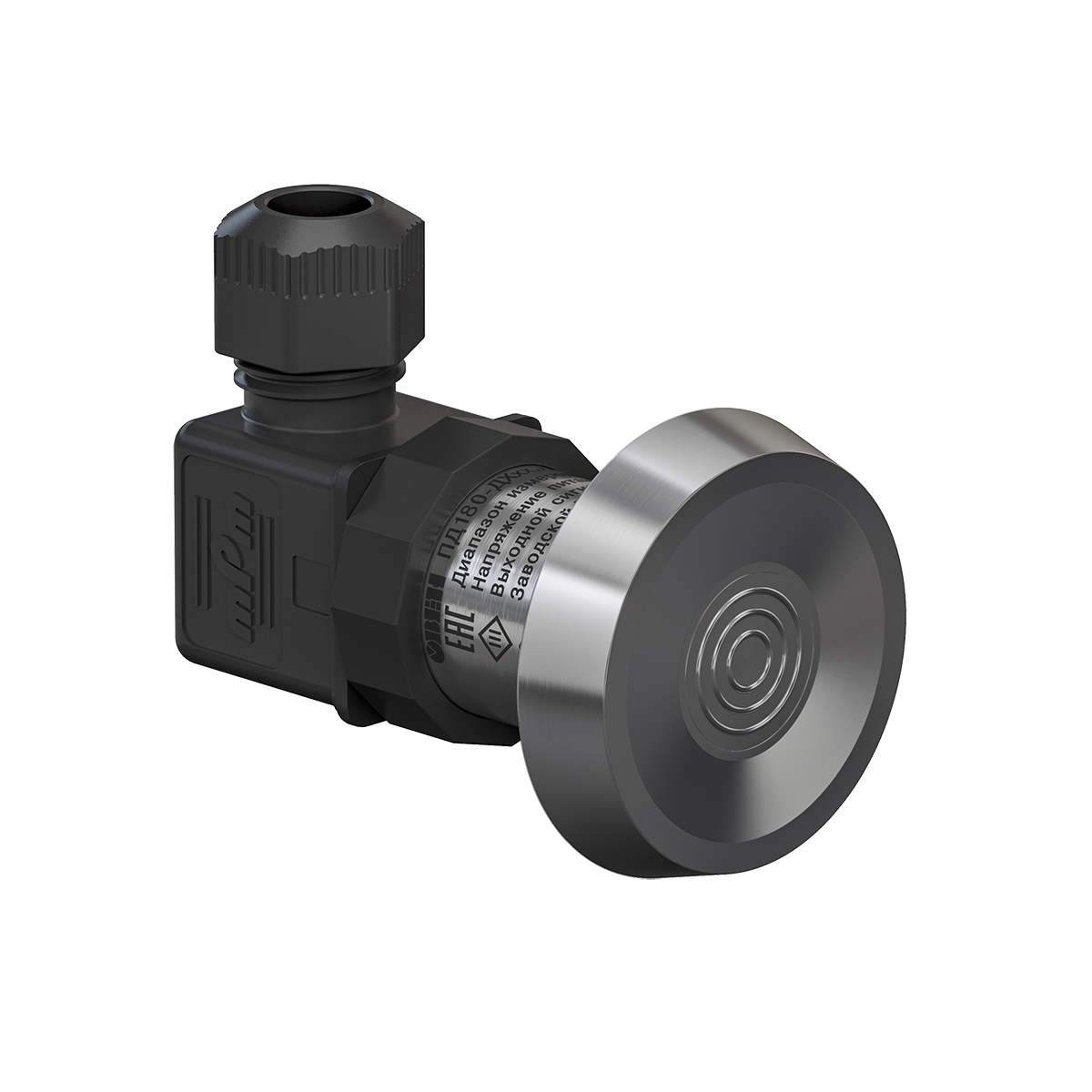

ПД180 датчик давления для пищевых и фармацевтических производств

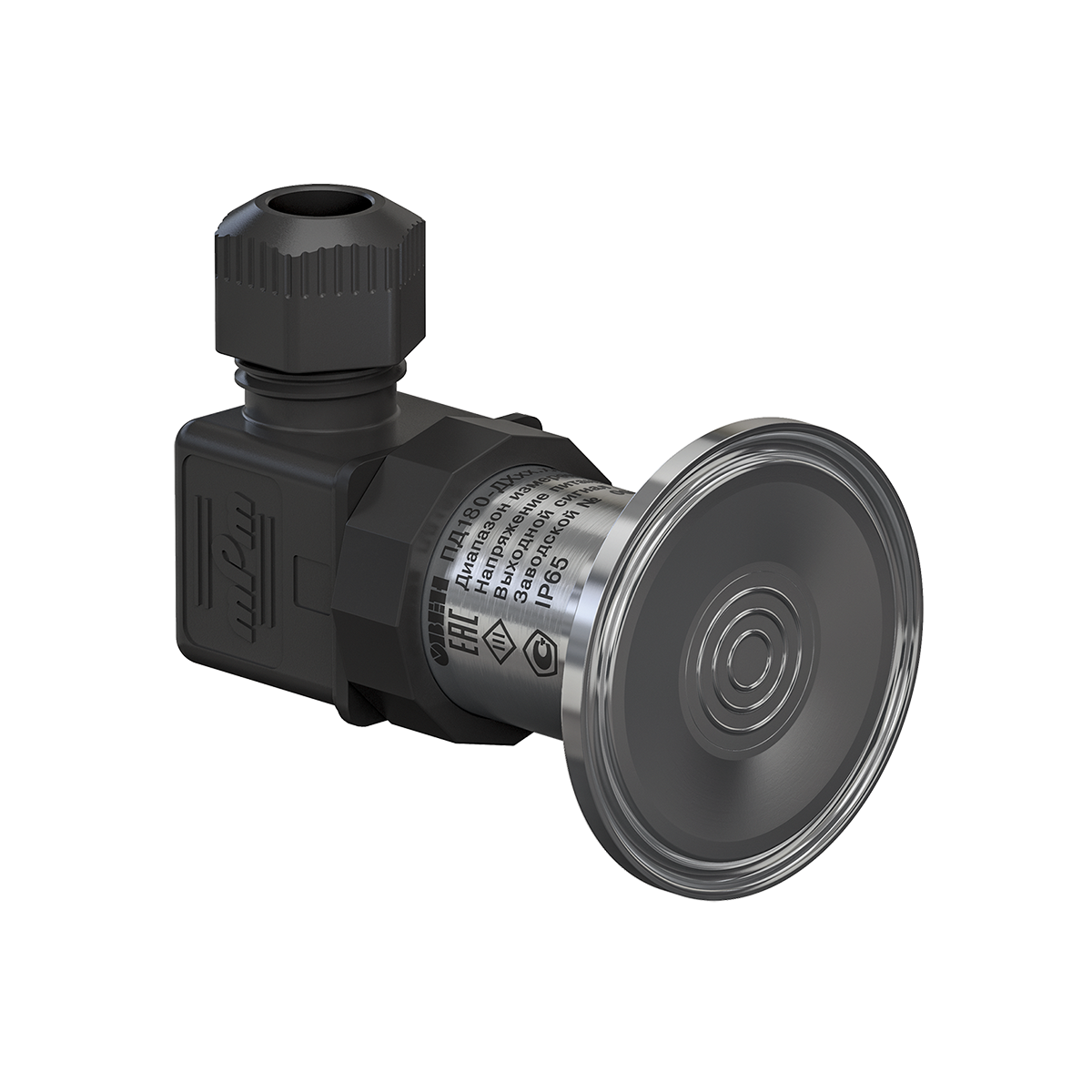

ПД180 датчик давления для пищевых и фармацевтических производств, фото 2

ПД180 датчик давления для пищевых и фармацевтических производств

Цену уточняйте

  • В наличии
ПД180 датчик давления для пищевых и фармацевтических производств
ПД180 датчик давления для пищевых и фармацевтических производствВ наличии
Цену уточняйте
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    Отдел продаж
  • +375 33 660-04-04
    Склад
  • +375 29 332-93-69
    Специалист по продукции ЭМИС
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    Отдел продаж
  • +375 33 660-04-04
    Склад
  • +375 29 332-93-69
    Специалист по продукции ЭМИС

Датчик ОВЕН ПД180 представляет собой малогабаритный преобразователь давления с залитым компаундом корпусом с широким набором гигиенических присоединений и электроразъёмом EN 175301-803, форма А (DIN 43650 A).

Отсутствие скрытых полостей в используемых присоединениях ОВЕН ПД180 позволяет датчику работать в производственных процессах, где исключены «мёртвые зоны» для санобработки внутренних полостей и где используются вязкие или полимеризующиеся среды.

Датчик предназначен для применения в пищевом и фармацевтическом производствах, мазутохранилищах, химическом производстве.

Основные характеристики

  • Присоединения к процессу:
    • CLAMP по стандарту DIN 32676 – размеры DN15 (20), DN25 (32, 40), DN50;
    • молочная гайка по стандарту DIN 11851 – размеры DN20, DN25, DN32, DN40, DN50.
  • Диапазоны измерений ДИ / ДИВ / ДВ от 0,04 до 2,5 МПа.
  • Погрешность 0,5 % и 0,25 % ВПИ.
  • Пылевлагозащита IP65 «водяные струи с любого направления».

Технические характеристики

Наименование

Значение

Выходной сигнал

4...20 мА, 2-проводная схема «токовая петля»

Основная приведенная погрешность

0,25 %; 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды

-40…+100 °С

Напряжение питания

12…36 В постоянного тока (номинальное 24 В)

Сопротивление нагрузки

0…1,6 кОм (в зависимости от напряжения питания)

Максимальная потребляемая мощность

не более 0,9 Вт

Защита от подачи напряжения питания обратной полярности

есть

Устойчивость к климатическим воздействиям

УХЛ3.1

Устойчивость к механическим воздействиям

группа исполнения V3 по ГОСТ Р 52931

Помехоустойчивость

класс А по ГОСТ 30804.6.2-2013

Степень защиты корпуса

IP65

Диапазон рабочих температур окружающего воздуха

–20…+80 °С

Атмосферное давление рабочее

66...106,7 кПа

Среднее время наработки на отказ

не менее 500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

Сертификат СИ на стадии получения

Методика поверки

КУВФ.406230.100 МП

Вес датчика без упаковки / в упаковке

0,3 кг / 0,4 кг

Присоединение к измеряемому процессу

  • CLAMP по стандарту DIN 32676 – размеры DN15 (20), DN25 (32, 40), DN50
  • Молочная гайка по стандарту DIN 11851 – размеры DN20, DN25, DN32, DN40, DN50

Тип электрического соединения

электроразъём EN 175301-803 форма А (DIN 43650 A)

Габаритный размер, не более

92×27 мм

Перегрузочная способность

не менее 200 % от ВПИ

Давление перегрузки разрушения

не менее 400 % от ВПИ

Схемы подключения, монтаж и габаритные размеры

Габаритные размеры

Габаритный чертёж ПД180 с присоединением CLAMP по стандарту DIN 32676

Габаритный чертёж ПД180 с присоединением «молочная гайка» по стандарту DIN 11851

Монтаж

Монтаж ПД180 с присоединением CLAMP DIN 32576

Монтаж ПД180 с присоединением «молочная гайка» по стандарту DIN 11851

Схема подключения

Схема подключения ОВЕН ПД180



Модификации

Модификации ПД180

ПД180-ХХ-Х-ST-Х-И1-А1

Комплектация

  • Преобразователь давления ПД180
  • Краткая инструкция
  • Паспорт и гарантийный талон
  • Прокладка уплотнительная – 1 шт.
