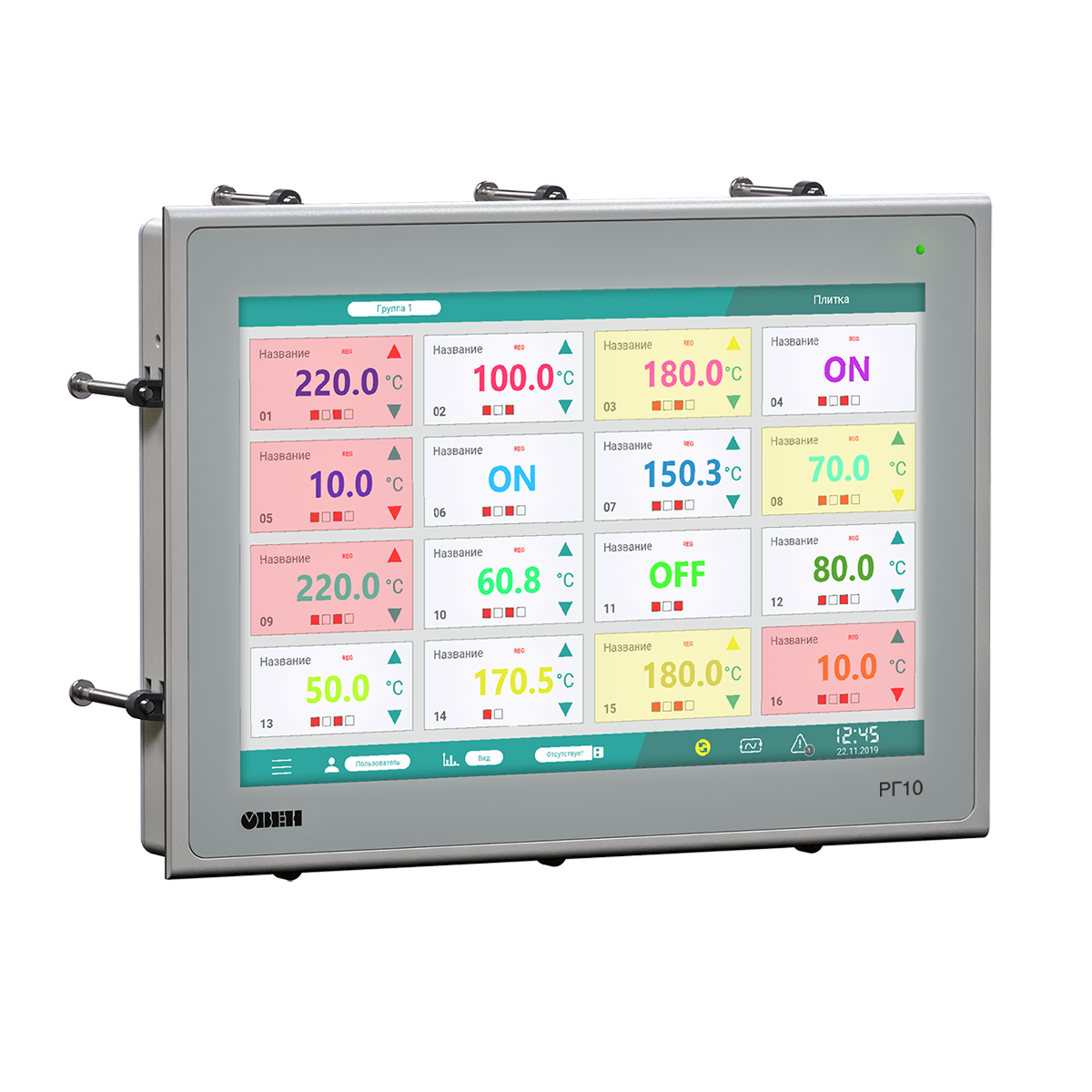

РГ10 многоканальный видеографический регистратор
1 764,01 руб.
- В наличии
Многоканальный видеографический регистратор предназначен для сбора данных с различных устройств с сохранением в архив на внешний носитель, визуализации и отработки несложной логики для управления исполнительными механизмами через модули вывода.
Применяется в различных отраслях промышленности как самостоятельно, так и в составе измерительных информационных и автоматизированных систем управления.
Основные функции
- Опрос датчиков температуры, давления, влажности и др.
- Сигнализация о выходе измеренной величины за указанные пределы с помощью внешних устройств.
- Подключение внешних устройств, работающих по интерфейсу RS-485 (Modbus RTU) и Ethernet (Modbus TCP).
- Отображение на дисплее измеренных и вычисленных параметров в виде числовых значений, графиков (трендов), таблиц.
- Архивирование данных на внутреннюю память и внешний USB-накопитель.
- Просмотр архива и контроль параметров измеренных величин в произвольный момент времени.
- Формирование журнала событий.
- Экспорт значений для просмотра в Excel.
- Защита архивных данных от редактирования.
- Возможность ограничения уровня доступа для разных пользователей.
Технические характеристики
|
Параметр |
Значение |
|
Аппаратные характеристики |
|
|
Процессор |
MediaTek 4 × ARM Cortex™-A7 Core |
|
Частота, ГГц |
1,3 |
|
Графический процессор |
ARM Mali-400 |
|
Частота графического процессора, МГц |
500 |
|
Объем Flash-памяти (eMMC), ГБ |
8 |
|
Оперативная память (LPDDR3), ГБ |
1 |
|
Часы реального времени (RTC) |
Есть, энергонезависимые |
|
Дисплей |
|
|
Тип дисплея |
TFT IPS |
|
Тип подсветки |
LED (светодиодная подсветка) |
|
Тип сенсорного экрана |
Ёмкостный, с поддержкой Multi-touch |
|
Диагональ, дюймы |
10,1 |
|
Разрешение, пиксель |
1280×800 |
|
Интерфейсы |
|
|
Ethernet |
1 × 10/100 Мбит/c (RJ45) |
|
Wi-Fi |
802.11 b/g/n (2,4 ГГц) |
|
USB Host |
2 × USB 2.0 Тип A – для подключения HID-устройств |
|
RS-485 |
115200 бит/с, клеммы A(Data+), B(Data-) |
|
Подключаемые накопители |
|
|
Тип |
USB Flash |
|
Максимальная емкость (файловая система) |
64 Гб (FAT32) |
|
Питание |
|
|
Тип питающего напряжения |
Постоянное |
|
Диапазон питающего напряжения, В |
10...48 |
|
Номинальное напряжение питания, В |
24 |
|
Макс. потребляемая мощность, Вт |
10 |
|
Питание от аккумуляторных батарей |
Есть |
|
Аккумуляторная батарея |
|
|
Тип |
ICR18650 |
|
Количество |
2 шт. |
| Емкость |
2600 мА×ч |
|
Время автономной работы от батарей |
2 ч |
|
Корпус |
|
|
Конструктивное исполнение |
Для щитового крепления и VESA100 |
|
Тип вентиляции |
Естественная вентиляция |
|
Габаритные размеры (ширина × высота × глубина), мм |
(266×193×37) ± 1 |
|
Установочные размеры (ширина × высота), мм |
259×186 |
|
Степень защиты корпуса по ГОСТ14254: |
|
|
- с лицевой стороны |
IP65 |
|
- со стороны разъемов |
IP20 |
|
Общие характеристики |
|
|
Рабочая температура, °C |
0...50 |
|
Рабочая влажность, % |
10…90 (без конденсации) |
|
Температура хранения, °C |
-20…+60 |
|
Масса брутто не более, кг |
1,5 |
Габаритные и установочные размеры
Габаритные размеры РГ10
Установочные размеры РГ10
Установочные размеры РГ10
Габаритные размеры РГ10
Подключение регистратора
Перед началом работы с прибором необходимо отрыть отсек, расположенный на задней панели прибора, как показано на рисунке.
И установить аккумуляторные батареи из комплекта поставки.
После установки батарей следует закрыть крышку и подать питание на прибор.
При подключении питания следует соблюдать полярность и обязательно использовать функциональное заземление
 |
Номер контакта | 1 | 2 | 3 |
| Наименование сигнала | +24 В | 0 В | Функциональное заземление* |
Комплектность
- Прибор РГ10
- Паспорт и гарантийный талон
- Краткое руководство
- Аккумуляторные батареи ICR18650
- Комплект крепежных элементов
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Тип | РГ10 многоканальный видеографический регистратор |
- Цена: 1 764,01 руб.
