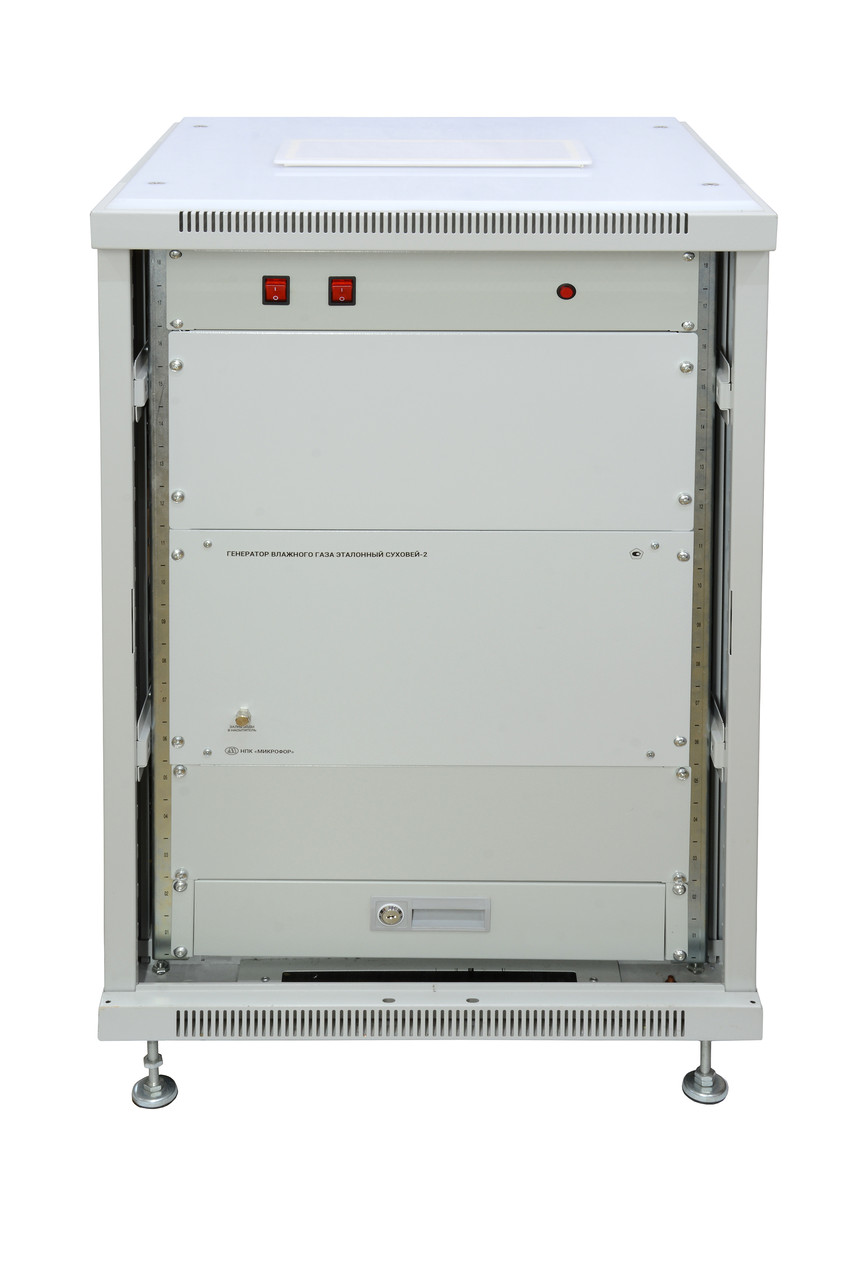

Генератор влажного газа эталонный Суховей-2 (относительная влажность и температура)

Генератор влажного газа эталонный Суховей-2 предназначен для воспроизведения задаваемых значений относительной влажности в парогазовых смесях. Генератор является рабочим эталоном 1-го разряда в соответствии с ГОСТ 8.547-2009 и может применяться для градуировки и поверки гигрометров погружного типа при выпуске их из производства или ремонта, в процессе эксплуатации или после хранения.
Принцип работы генератора основан на совместном использовании метода двух температур и двух давлений, заключающегося в насыщении газа влагой в насытителе при контролируемых значениях давления и температуры с последующим их изменением до давления и температуры в измерительной камере с исследуемыми преобразователями гигрометров.
Генератор Суховей-2 адаптирован для юстировки и поверки средств измерений относительной влажности, выпускаемых ООО НПК «МИКРОФОР».



Основные особенности



· Реальное соответствие Государственной поверочной схеме ГОСТ 8.547-2009. Воспроизведение относительной влажности основано на фундаментальном физическом принципе – фазовом равновесии. Для работы генератора не требуется контрольный гигрометр. Передача единицы относительной влажности рабочим средствам измерения осуществляется методом прямых измерений, в отличие от генераторов на основе метода смешения, реализующих метод непосредственного сличения. Использование генераторов на основе метода смешения для передачи единицы рабочим средствам измерения с пределами допускаемой абсолютной погрешностью измерений менее 3% не соответствует ГОСТ 8.547-2009.

· Полностью автоматизированный режим установки и поддержания заданного значения относительной влажности.

· Управление генератором персональным компьютером.

· Возможность автоматизированного проведения поверки гигрометров производства ООО НПК «МИКРОФОР».

· В измерительной камере генератора постоянно установлен преобразователь влажности и температуры ДВ2ТС-1Т-2П, контролирующий корректность работы генератора и динамику установления влажности.

· Измерительная камера выполнена в виде единого блока из меди, покрытого слоем никеля, и содержит 12 портов для установки преобразователей гигрометров (1 порт занят контрольным гигрометром). Заданное значение температуры измерительной камеры поддерживается двумя термоэлектрическими модулями, прилегающими к ее нижней стороне.

· Измерительная камера для обеспечения минимального градиента температуры между сенсором влажности гигрометра и камерой помещена в воздушный термостат, температура воздуха в котором поддерживается на заданном уровне термоэлектрическим модулем.



Основные технические характеристики

Диапазон воспроизведения относительной влажности ПГС: - при использовании осушителя - при питании генератора непосредственно от компрессора	от 0 до 100% от 5 до 100%
Пределы допускаемой абсолютной погрешности при воспроизведении относительной влажности: - Суховей-1П в диапазоне от 0 до 98% включительно - Суховей-1П в диапазоне от 98 до 100%	±0,5 % ±1 %
Диапазон воспроизведения температуры в измерительной камере	от 0 до 60°С
Пределы допускаемой абсолютной погрешности воспроизводимой температуры	±0,1°С
Время установления задаваемой относительной влажности ПГС в измерительной камере*	не более 30 мин
Питающий газ	воздух или азот
Избыточное давление рабочего газа на входе генератора	от 0,6 до 0,9 МПа
Потребление рабочего газа	не более 2 л/мин
Температура точки инея питающего газа при рабочем давлении: - для диапазона воспроизведения относительной влажности от 0 до 100% - для диапазона воспроизведения относительной влажности от 5 до 100%	не более -20°С не нормируется
Расход ПГС через измерительную камеру генератора	от 1 до 1,5 л/мин
Количество портов измерительной камеры для установки преобразователей гигрометров	11
Габаритные размеры погружной части преобразователей гигрометров: - без втулки - с использованием втулок	M24×1, глубина до 30 мм не более Ø20×30 мм
Время прогрева генератора	не более 30 мин
Дискретность задания воспроизводимого значения относительной влажности	1 %
Нестабильность воспроизводимого значения относительной влажности	±0,1%
Потребляемая мощность	не более 1000 Вт
Габаритные размеры не более (ширина×высота×глубина)	610×1050×630мм
Масса генератора	не более 100 кг

* - зависит от направления хода генератора (понижение или повышение влажности), расхода газа, величины воспроизводимой влажности и степени просушки газовых коммуникаций генератора.
