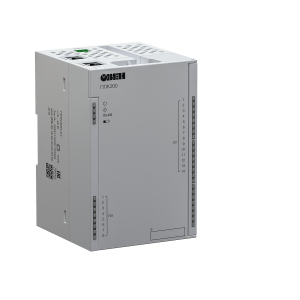

ОВЕН ПЛК200 – новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.
С 1 июня 2022 года контроллеры ПЛК200 поставляются с завода с новой версией прошивки и программируются в среде CODESYS V3.5 SP17 Patch 3.
Понижение версии прошивки контроллеров, выпущенных после 1 июня 2022 года с системой исполнения CODESYS SP17 Patch 3 до более ранних, невозможно.
Загрузка проектов, созданных в более ранних версиях среды CODESYS V3.5, в обновленные контроллеры возможна только после адаптации проектов к новой версии.
Алгоритм адаптации проектов ▼В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet.
Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.
Особенности и преимущества
Высокая производительность
- Процессор ARM® Cortex-A8 с частотой 800 МГц.
- Большой объем памяти:
- ROM 512 Мбайт (NAND).
- RAM 256 Мбайт (DDR3).
- RETAIN 64 Кбайт (MRAM).
- Операционная система Linux с RT-патчем.
- Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.
Эргономичный корпус
- Крепление на DIN-рейку или на стену.
- Съемные клеммники с невыпадающими винтами.
- Удобная система укладки кабеля.

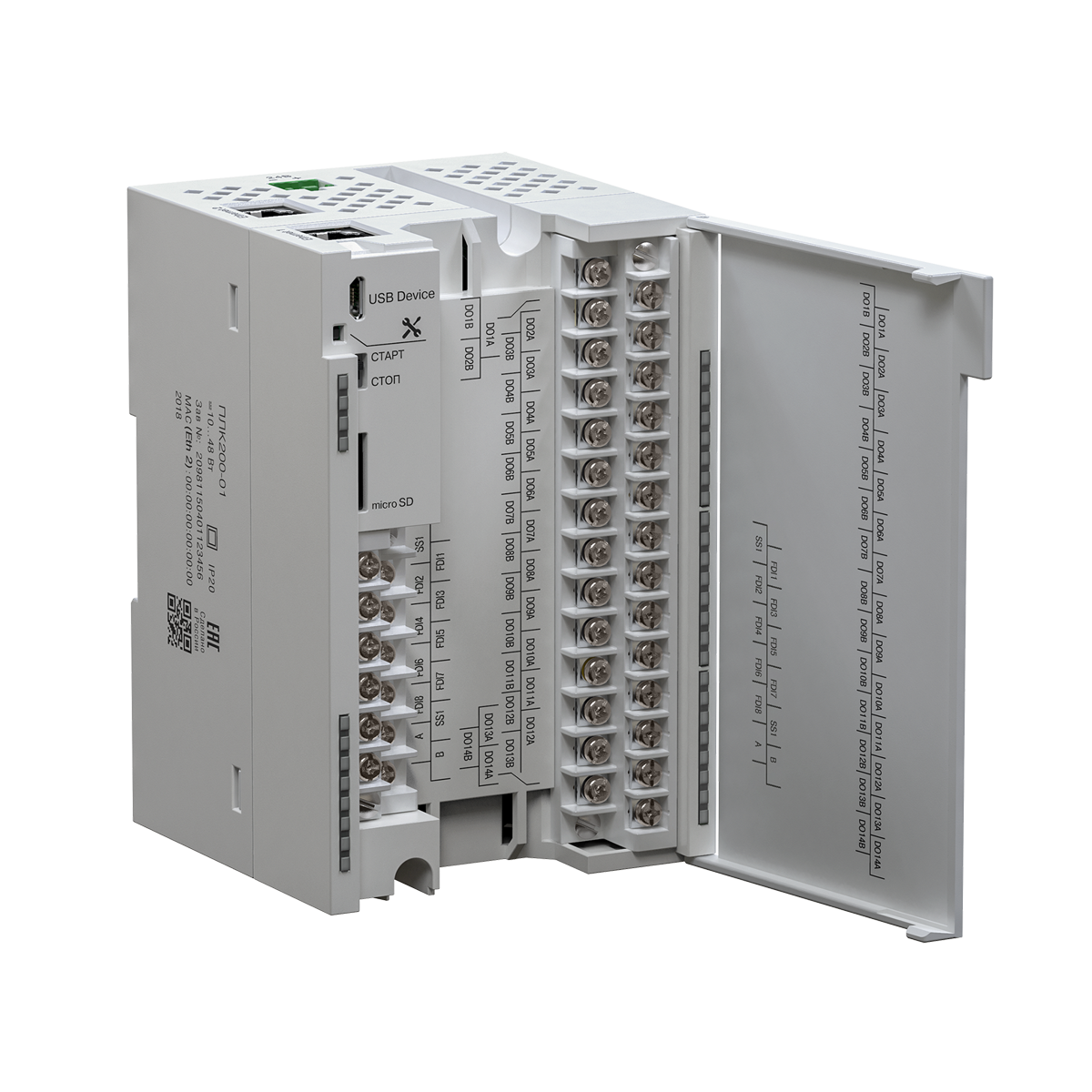

- Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.
Коммуникационные возможности
- Ethernet дает ряд преимуществ:
- высокая скорость опроса;
- мультимастерность;
- вариативная топология сети.
- Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent)
- Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов
- Поддержка GSM/GPRS-модемов
- Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard
- Возможность подключения к СУБД MySQL и MsSQL
- Встроенный Firewall.
- Поддержка Web-визуализации CODESYS.
- Web-интерфейс для настройки и диагностики контроллера.
- Простое подключение к OwenCloud.
Эксплуатация в тяжелых условиях
- Расширенный диапазон питающего напряжения: =10…48 В.
- Расширенный диапазон температуры окружающей среды: -40…+55 °С.
Схема применения
Схема применения
Сравнительная таблица ПЛК210 и ПЛК200
Параметр | ПЛК210 | ПЛК200 |
Интерфейсы связи |
4 × Ethernet 10/100 Мбит/c (RJ45) 2 × RS-485 1×RS-232 USB Device |
2 × Ethernet 10/100 Мбит/c (RJ45) 1 × RS-485 USB Device |
Подключаемые накопители |
SD USB Host |
SD |
Элементы управления |
Тумблер СТАРТ / СТОП Сервисная кнопка Кнопка СБРОС |
Тумблер СТАРТ / СТОП Сервисная кнопка |
Количество портов питания | 2 (основной и резервный) | 1 |
Поддержка STP / RSTP | Есть | Нет |
Габаритные размеры (Ш×В×Г) | (105×124×83) ±1 мм | (82×124×83) ±1 мм |
Технические характеристики
-
Параметр Значение (свойства) Питание Напряжение питания от 10 до 48 В (номинальное 24 В) Потребляемая мощность, не более - модификация 01 13 Вт - модификация 02 12 Вт - модификация 03 10 Вт - модификация 04 10 Вт Защита от переполюсовки Есть Вычислительные ресурсы Центральный процессор RISC-процессор 800 МГц
Объем флеш-памяти (тип памяти) 512 Мбайт (NAND) доступно для хранения файлов и архивов Объем оперативной памяти (тип памяти) 256 Мбайт (DDR3) Объем Retain-памяти (тип памяти) 64 Кбайт (MRAM) Время выполнения пустого цикла (стабилизированное) 3 мс Интерфейсы связи Ethernet 100 Base-T Количество портов 2 × Ethernet 10/100 Мбит/c (RJ45) Поддерживаемые промышленные протоколы* - Modbus-TCP (Master / Slave)
- OPC UA (Server)
- MQTT (Client/Broker)
- SNMP (Manager/Agent)
Поддерживаемые прикладные протоколы* - NTP
- FTP, FTPS
- HTTP, HTTPS
- SSH
- SMTP/IMAP/POP3
- OpenVPN, WireGuard
RS-485 Количество портов 1 Поддерживаемые протоколы* Modbus RTU (Master / Slave)
Modbus ASCII (Master / Slave)
ОВЕН (Master)
Протоколы тепло- и электросчетчиковСкорость передачи 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с Подтягивающие резисторы Есть USB Device Количество портов 1 × micro USB (RNDIS) Поддерживаемые протоколы CODESYS Gateway
FTP
SSH
HTTP
HTTPS
Подключаемые накопители SD Количество разъёмов 1 Поддерживаемые устройства microSD Максимальная ёмкость 4 ГБ (microSD)
32 ГБ (microSDHC)
512 ГБ (microSDXC)
Поддерживаемые файловые системы FAT16, FAT32, ext4, NTFS (read only) Часы реального времени Погрешность хода, не более: – при температуре +25 °С
3 секунды в сутки
– при температуре -40 °С и +55 °С
18 секунд в сутки
Тип источника питания Батарея CR2032 Срок работы на одной батарее 5 лет Общие сведения Габаритные размеры (82 × 124 × 83) ±1 мм Масса, не более 0,6 кг Степень защиты корпуса по ГОСТ 14254–96 IP20 Индикация на передней панели Светодиодная Встроенное оборудование - Источник звукового сигнала
- Двухпозиционный тумблер СТАРТ / СТОП
- Сервисная кнопка
Средняя наработка на отказ** 60 000 ч Средний срок службы 8 лет * Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.Дискретные входы (DI и FDI) Параметр Значение (свойства) Дискретные входы (DI) Быстрые дискретные входы
(FDI)
Режимы работы · определение логического уровня - определение логического уровня
- счётчик высокочастотных импульсов
- измерение частоты
- обработка сигналов энкодера
Тип входов по ГОСТ Р 61131 1 Максимальный ток «логической единицы» 5,5 мА Максимальный ток «логического нуля» 1,2 мА Напряжение «логической единицы» 9…30 В Напряжение «логического нуля» 0…5,5 В Гистерезис выключения
«логической единицы», не менее
0,5 В Подключаемые входные устройства контактные датчики,
трехпроводные датчики,
имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым
коллектором
контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры Минимальная длительность импульса, воспринимаемая входом 25 мс* 5 мкс Максимальная частота входного сигнала 20 Гц* 95 кГц
45 кГц **
66 кГц **** Определяется длительностью цикла контроллера.
** При обработке сигналов энкодера.
*** Минимальная длительность импульса в режиме подсчета количества импульсов - 10 мкс.Аналоговые входы (AI) Параметр Значение (свойства) Подключаемые сигналы - унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В
- термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
- термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- сопротивление: 0…2 кОм, 0…5 кОм
Разрядность АЦП 16 бит Время опроса одного входа* унифицированные сигналы не более 0,6 с ТС не более 0,9 с ТП не более 0,6 с сопротивления не более 0,6 с Предел основной приведенной погрешности при измерении унифицированные сигналы ±0,25 % ТС ±0,25 % ТП ±0,5 % сопротивления ±0,25 % Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более ±0,3 % Дополнительная погрешность, вызванная
изменением температуры окружающей
среды, на каждые 10 градусов, не более
0,2 предела допускаемой основной приведенной
погрешности измерения
ПРИМЕЧАНИЕ
* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.
Дискретные выходы (DO) типа электромагнитное реле Параметр Значение (свойства) Тип контакта Нормально-разомкнутый контакт Режимы работы - генерация заданного количества импульсов
- переключение логического состояния
Ток коммутации - 5 А (при напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка)
- 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле - 264 В (СКЗ) переменного напряжения
- 30 В постоянного напряжения
Минимальный ток коммутации 10 мА Категория применения по ГОСТ IEC 60947-5-1:2014 АС-15, С300* Механический ресурс реле, не менее 5 000 000 переключений Электрический ресурс реле при максимальном токе нагрузки, не менее - 35 000 переключение при 3 А, 30 В постоянного напряжения
- 50000 переключений при 5 А 250 В (СКЗ) переменного напряжения
- 50 000 переключений при категории применения AC-15, C300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более 10 мс * Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА
Дискретные выходы (FDO) типа транзисторный ключ Параметр Значение (свойства) Режимы работы - переключение логического сигнала
- генерация низкочастотного ШИМ сигнала
- генерация высокочастотного ШИМ сигнала
- генерация заданного количества импульсов
Режим включения выхода Верхний ключ Верхний и нижний ключи Напряжение питания выходов 10…36 В Максимальный постоянный ток нагрузки 0,85 А 0,15 А Максимально допустимый кратковременный ток нагрузки 1,3 А 0,19 А Максимальная частота выходного сигнала (для резистивной нагрузки) 10 кГц 100 кГц Минимальная длительность выходного сигнала (для резистивной нагрузки) 10 мкс 1 мкс Максимальная емкость нагрузки 100 000 мкФ 1 мкФ* Типы защиты выходов - защита от короткого замыкания при включении питания
- защита от пониженного питания выходов
- защита от перегрева выходного каскада
- защита от перегрузки по току выхода
- защита от обратного тока самоиндукции
* Зависит от частоты и напряжения в цепи нагрузки
Функциональная схема
-
Функциональная схема ОВЕН ПЛК200-01-CS
Функциональная схема ОВЕН ПЛК200-02-CS
Функциональная схема ОВЕН ПЛК200-03-CS
Функциональная схема ОВЕН ПЛК200-04-CS
Типовые схемы подключения
Габаритные и установочные размеры
Модификации
-
Дискретные
входы (DI)
Дискретные
выходы (DO)
Аналоговые
входы (AI)
Аналоговые
выходы (AO)
ПЛК200-01-CS
В продаже
8 DI
8 – быстрые до 95 кГц
14 DO
14 – э/м реле
- - ПЛК200-02-CS
В продаже
20 DI
8 – быстрые до 95 кГц
12 – до 300 Гц
8 DO
8 – э/м реле
- - ПЛК200-03-CS
В продаже20 DI
8 – быстрые до 95 кГц
12 – до 300 Гц
8 DO
8 – быстрые ключи
до 100 кГц
- - ПЛК200-04-CS
В продаже
8 DI
8 – быстрые до 95 кГц
8 DO
8 – э/м реле
4 AI
4 – универсальные
- ПЛК200-Х-CS
Основные | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | ПЛК200 контроллер для малых и средних систем автоматизации |
- Цена: от 1 709,40 руб.
