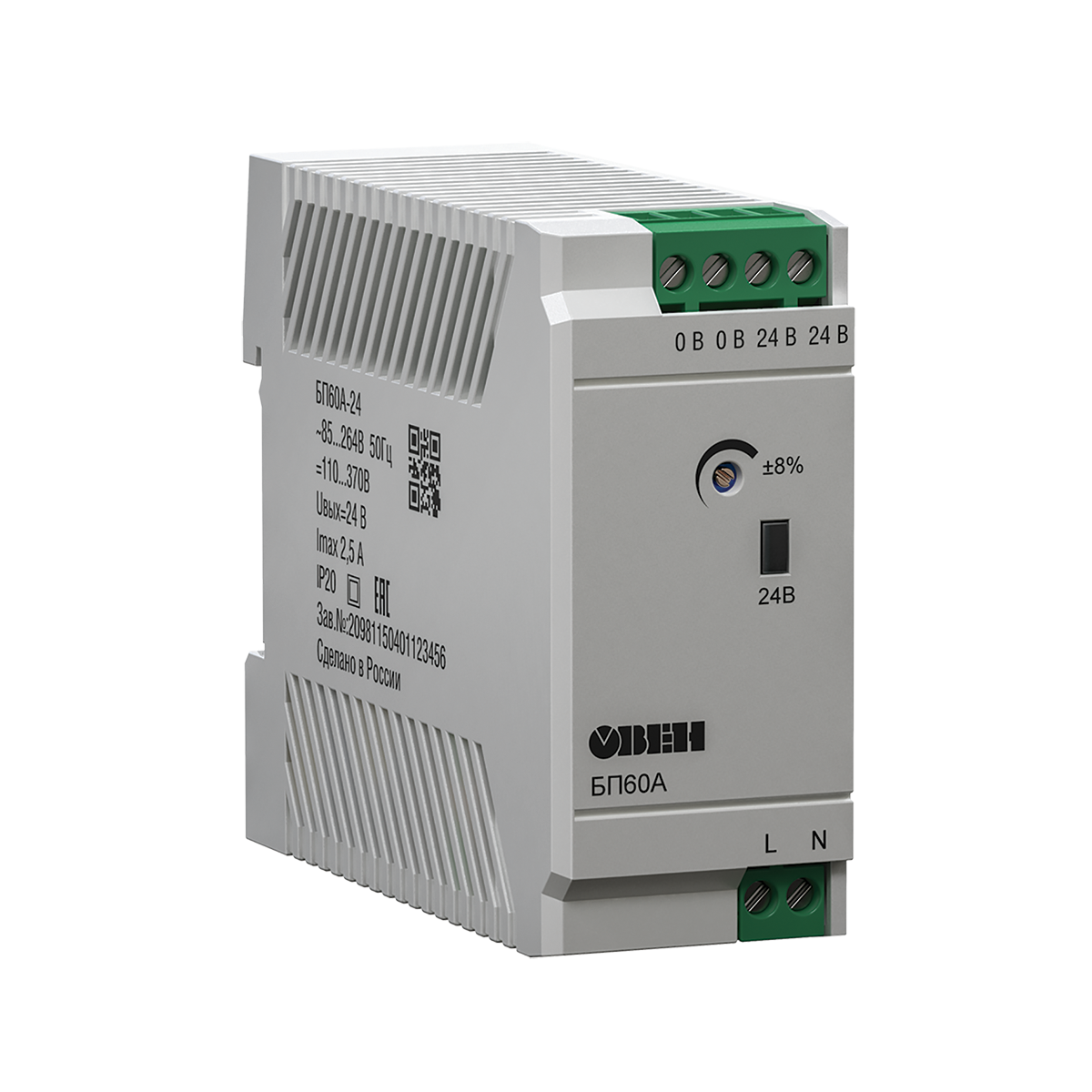

БП30А, БП30А-С, БП60А, БП60А-С компактные блоки питания для шкафов автоматики, фото 2

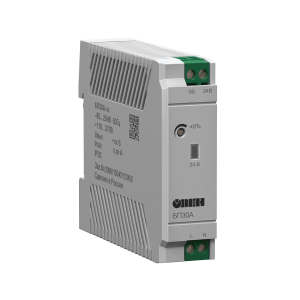

БП30А, БП30А-С, БП60А, БП60А-С компактные блоки питания для шкафов автоматики

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
clockОтправка с 12 апреля 2024
БП30А, БП30А-С, БП60А, БП60А-С компактные блоки питания для шкафов автоматики
БП30А, БП30А-С, БП60А, БП60А-С компактные блоки питания для шкафов автоматикиПод заказ
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Блоки питания ОВЕН БП30А, БП30А-С, БП60А и БП60А-С предназначены для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуются к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А, БП30А-С – 22 мм, БП60А, БП60А-С – 35 мм.

Особенности и преимущества

  • Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус (ширина 22 и 35 мм).
  • Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
  • Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
  • Регулировка выходного напряжения: ±8 %.
  • Минимальный уровень пульсаций (менее 0,5 %).
  • Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.

Примеры применения

Установка компактного блока питания в готовые решения, например, вендинговое оборудование, торговые автоматы и т.п.

Размещение в шкафу управления обычных и компактных блоков питания. Для сравнения: в стандартный шкаф шириной 300 мм помещается максимум 5 блоков питания БП30Б или 13 компактных БП30А



Технические характеристики

Наименование

Значение

БП30А-12

БП30А-24

БП30А-12С

БП30А-24С

БП60А-12

БП60А-24

БП60А-12С

БП60А-24С

Выходные параметры

Номинальное напряжение

12 В

24 В

12 В

24 В

12 В

24 В

12 В

24 В

Номинальный ток

2,5 А

1,25 А

2,5 А

1,25 А

5 А

2,5 А

5 А

2,5 А

Номинальная мощность

30 Вт

60 Вт

Подстройка выходного напряжения

±8 %

Допустимое отклонение напряжения, в том числе:

2 %

  • нестабильность выходного напряжения от входного напряжения

±0,5 %

  • нестабильность выходного напряжения от выходного тока

±0,5 %

  • коэффициент температурной нестабильности

±0,015 %/°С

Размах напряжения шума и пульсаций (межпиковое), не более:

  • типовое значение

50 мВ

30 мВ

60 мВ

30 мВ

60 мВ

  • максимальное значение

120 мВ

60 мВ

120 мВ

60 мВ

120 мВ

Входные параметры

Напряжение питания переменного тока

85…264 В

(номинальные значения – 120 и 230 В)

Частота переменного тока

45…65 Гц

Напряжение питания постоянного тока

110…370 В

Номинальный ток потребления, не более

0,5 А

1 А

Пусковой ток, не более

25 А

30 А

КПД при номинальной нагрузке, не менее*

80 %

85 %

80 %

85 %

83 %

85 %

83 %

85 %

Защиты

Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока

104…116 % от Iном

Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения

150 % от Uном

Безопасность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013

Критерий качества А

Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3

Класс Б

Степень защиты по ГОСТ 14254-2015

IP20

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0

II

Изоляция по ГОСТ 12.2.091-2012

Усиленная

Категория перенапряжения по ГОСТ Р 50571.19-2000

II

Степень загрязнения по ГОСТ Р 50030.1-2000

2

Электрическая прочность изоляции:

  • вход-выход, вход-корпус

3000 В

  • выход-корпус

1500 В

Сопротивление изоляции (вход-выход-корпус) при 500 В

20 МОм

10 МОм

Окружающая среда

Рабочий диапазон температур окружающей среды

-20…+50 °С

-40…+70 °С

-20…+50 °С

-40…+70 °С

Температура хранения и транспортирования

-50…+80 °С

Прочее

Срок эксплуатации

10 лет

Срок гарантийного обслуживания

2 года

Средняя наработка на отказ

50 000 ч

Масса, не более

0,3 кг

Возможность последовательного соединения

Есть

Возможность параллельного соединения

Есть

Тип автоматического выключателя

6 А, тип С или 10 А, тип B

* При номинальных значениях входного напряжения в нормальных условиях.

Функциональные возможности

Защита от перегрева (диапазон рабочих температур)

Применение блоков питания БП30А, БП30А-С и БП60А, БП60А-С допускается только при температурах окружающей среды, выделенных на графике затемнением.

График зависимости выходной мощности блока питания от температуры окружающей среды БП30А- хС и БП60А-хС

График зависимости выходной мощности блока питания от температуры окружающей среды БП30А-х и БП60А-х



Защита по перегрузке типа «ограничение выходного тока»

Блоки питания БП30А, БП60А автоматически ограничивают выходной ток в диапазоне 110±5 % от номинального.

Ограничение выходного тока с помощью БП30А, БП60А

КПД

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-12

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-24

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-12С

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-24С

График зависимости КПД от напряжения питания и температуры окружающей среды БП60А-12

График зависимости КПД от напряжения питания и температуры окружающей среды БП60А-24

График зависимости КПД от напряжения питания и температуры окружающей среды БП60А-12С

График зависимости КПД от напряжения питания и температуры окружающей среды БП60А-24С



Модификации

Модификации БП30А

БПХА-ХХ



Схемы подключения и габаритные размеры

Габаритные размеры БП30А

Габаритные размеры БП60А

Параллельное (1) и последовательное (2) подключение блока питания БП30А

Последовательное и параллельное подключение блоков питания БП60А
