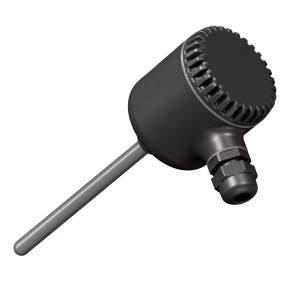

ДТСхх5М.RS термосопротивления с цифровым интерфейсом RS-485
ДТСхх5М.RS термосопротивления с цифровым интерфейсом RS-485, фото 2

ДТСхх5М.RS термосопротивления с цифровым интерфейсом RS-485

Цену уточняйте

  • В наличии
ДТСхх5М.RS термосопротивления с цифровым интерфейсом RS-485
ДТСхх5М.RS термосопротивления с цифровым интерфейсом RS-485В наличии
Цену уточняйте
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
  • График работы
  • Адрес и контакты

Датчики температуры с цифровым интерфейсом RS-485 ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).

Датчики температуры с цифровым интерфейсом RS-485 ДТС-RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и Pt100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.

Термометры сопротивления ДТС-RS с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.

Датчики температуры с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и выходом 4…20 мА).

В состав термопреобразователей входят:

  • первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
  • измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью



Преимущества датчиков температуры ОВЕН с RS-485:

  • Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
  • Не занимают аналоговые входы.
  • Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
  • Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
  •  Передают данные напрямую в «облако».
  •  Увеличивают помехоустойчивость линии связи
  •  Увеличивают длину линии связи до 1200 метров.


Конструктивное исполнение

 Модель

 Параметры

Длина монтажной части L*, мм

ДТС015 термосопротивления с выходным сигналом 4…20 мА

015

 D = 8 мм

80, 100, 120,

160, 200, 250,

320, 400, 500,
 630, 800, 1000,

1250, 1600, 2000

025

 D = 10 мм

ДТС035 термосопротивления с выходным сигналом 4…20 мА

Подвижный штуцер

035

D = 8 мм, M = 20х1,5 мм**, S = 22 мм

60, 80, 100,

120,160, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

045

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

145

D = 6 мм, M = 20х1,5 мм**, S = 22 мм

ДТС335 термосопротивления с выходным сигналом 4…20 мА

Подвижный штуцер

335 D = 8 мм, M = 20х1,5 мм**, S = 22 мм

ДТС055 термосопротивления с выходным сигналом 4…20 мА

Подвижный штуцер

055

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

80, 100, 120,

160, 200, 250,

320, 400, 500,

 630, 800, 1000,

1250, 1600, 2000











ДТС065 термосопротивления с выходным сигналом 4…20 мА

065

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

075

D = 10 мм, M = 20х1,5 мм**, S = 27 мм

085

D = 10 мм, M = 27х2 мм**, S = 32 мм

ДТС095 термосопротивления с выходным сигналом 4…20 мА

Подвижный штуцер

095

D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм

ДТС105 термосопротивления с выходным сигналом 4…20 мА

105

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

ДТС325 термосопротивления с выходным сигналом 4…20 мА

325

Датчик может крепиться на трубопровод диаметром от 80 до 100 мм.

См. ниже «Особенности монтажа ДТС325М»

50, 80,

100, 120

ДТС105 термосопротивления с выходным сигналом 4…20 мА

405

D = 5 мм

80, 100, 120,

160, 200, 250,

320

ДТС125М.И конструктивное исполнение 125 D = 6 мм 60, 80, 100

* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

Особенности монтажа

Датчик температуры для измерения температуры теплоносителя в трубопроводе Датчик температуры для измерения температуры воздуха в воздуховоде
Отопление, ГВС, ИТП, ЦТП, котельные Системы вентиляции и кондиционирования (ОВК / HVAC)
ДТС325М ДТС405М

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:

  1. Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
  2. Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
  3. Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

Рекомендации по монтажу ДТС405М:

  1. Фланец в комплекте. Датчик крепится к стенке воздуховода прямоугольного сечения с помощью фланца, входящего в комплект поставки с датчиков.
  2. Выбор глубины погружения. Фланец свободно перемещается по длине штока датчика и фиксируется с помощью крепежного винта на требуемом расстоянии от коммутационной головки.

Конструктивное исполнение коммутационных головок для ОВЕН ДТС.RS

Под НПЦ-1

Пластмассовая

Металлическая

Конструктивное исполнение пластмассовой головки под НПТ-3 Конструктивное исполнение металлической головки под НПТ-3

Кабельный ввод М16×1,5

Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 10 мм Диаметр подключаемого кабеля до 10 мм

Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

Технические характеристики

Метрологические характеристики термометров сопротивления с RS-485 ДТС-RS

Датчик Максимальный диапазон измерений, °С Пределы допускаемой основной приведенной погрешности, %
ДТС-50М, ДТС-100М

-50...+180

±0,5; ± 1,0

ДТС-PT100, ДТС-100П -50…+300 ± 0,25
-50…+500 ± 0,5
ДТС325М -50…+200 ± 0,25; ±0,5; ± 1,0
ДТС125М -40…+85 ± 1,0

Технические характеристики

Наименование

Значение

Характеристики питания

Номинальное значение напряжения питания (постоянного тока)

24 В

Диапазон допустимых напряжений питания (постоянного тока)

10...42 В

Защита от смены полярности напряжения питания

есть

Гальваническое разделение цепи питания от цепи ЧЭ

Нет

Гальваническое разделение цепи питания от цепи интерфейса RS-485

есть, до 500 В

Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более

10 мин

Интерфейс связи RS-485

Скорости обмена

9600, 14400, 19200, 38400, 57600, 115200 бит/с

Протокол связи

Modbus RTU

Режим работы в сети

Slave

Входное сопротивление

96 кОм (1/8 от стандартной нагрузки)

Характеристики конструкции

Показатель тепловой инерции, не более 20...40 с

Номинальное давление (не более) защитной арматуры с диаметром погружной части:

- до 6 мм

0,4 МПа
- от 8 до 12 мм 0,6 МПа
- 12 мм и более 10,0 МПа

Степень защиты (по ГОСТ 14254):

– корпус с пластмассовой коммутационной головкой; IP 54
– корпус с металлической коммутационной головкой и ДТС125М IP 65

Кабельный ввод (максимальный диаметр подключаемого кабеля):

- для пластмассовой коммутационной головки

М16×1,5 (ø10 мм);

- для пластмассовой коммутационной головки ДТС125М.RS; М16×1,5 (ø6 мм);
- для металлической коммутационной головки М20×1,5 (ø10 мм)

Характеристики надежности

Средняя наработка на отказ, не менее

50 000 ч

Средний срок службы, не менее 12 лет
Время непрерывной работы круглосуточно

Модификации

Модификации ДТСXX5М.RS

ДТСХX5M-Х.Х.Х.Х.RS

Модификации ДТС125М.RS

ДТС125М-Х.1,0.60.RS

Пример обозначения при заказе: ОВЕН ДТС045М-100М.0,5.120.МГ.RS

Это означает, что к изготовлению и поставке подлежит термометр сопротивления медный 100М, модель конструктивного исполнения 045, класс точности 0,5 %, с длиной монтажной части 120 мм, металлической коммутационной головкой, со встроенным нормирующим преобразователем RS-485, диапазоном преобразования температур: -50…+180 °С.

Пример обозначения при заказе: ДТС035М-Pt100.0,25.120.RS

Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Pt100, модель конструктивного исполнения 035, класс точности 0,25 %, с длиной монтажной части 120 мм, пластиковой коммутационной головкой, со встроенным нормирующим преобразователем RS-485, диапазоном преобразования температур: -50…+300 °С.

Для обозначения при заказе используется стандартная маркировка для производимых компанией ОВЕН датчиков температуры со следующими отличиями:

  • после обозначения конструктивного исполнения (модели) датчика указывается заглавная буква «М», указывающая на то, что датчик выполнен с увеличенной коммутационной головкой под нормирующий преобразователь;

  • в конце маркировки, перед диапазоном преобразования, через точку приписывается заглавная буква «RS», обозначающая наличие встроенного в головку датчика нормирующего преобразователя с выходным сигналом RS-485.

Функциональные возможности датчиков ДТС-RS

Выбор сетевых настроек датчика

Наименование параметра Номер первого регистра Количество регистров Тип Допустимые значения Тип доступа
Тип протокола обмена 5601 15E1 1 BYTE 1 – Modbus RTU RO
Адрес устройства 5602 15E2 1 BYTE 1…16…247 RW
Скорость обмена, бит/сек 5603 15E3 1 BYTE 0 – 9600
1 – 14400
2 – 19200
3 – 38400
4 – 57600
5 – 115200
RW
Количество бит данных 5604 15E4 1 BYTE 8 RO
Контроль четности  5605 15E5 1 BYTE 0 – нет
1 – четный
2 – нечетный
RW
Количество стоп-битов 5606 15E6 1 BYTE

0 – 1
1 – 1,5
2 – 2

RW
Сброс на заводские настройки:
Восстановить заводские настройки 1400 578 1 BYTE 0/1 RW
Предел регистрации
Верхний предел регистрации 5306 14BA 2 REAL -213...+1310 RW
Нижний предел регистрации 5308 14BC 2 REAL -213...+1310 RW

 Полный список параметров ДТС-RS см. в руководстве по эксплуатации.

Схемы подключения



Общая схема подключения датчиков с RS-485

Схема с подключением экрана по схеме выравнивания потенциала

Схема подключения экрана к заземлению

Информация для заказа
  • Цена: Цену уточняйте
