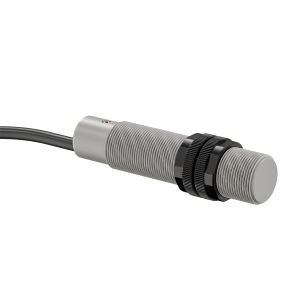

Емкостные бесконтактные датчики KIPPRIBOR серии CAP в цилиндрическом корпусе – это электронные устройства, которые состоят из чувствительного элемента, представляющего собой обкладки конденсатора, и электронной схемы, обрабатывающей получаемый от чувствительного элемента сигнал. Электронная «начинка» реагирует на возникновение объекта в зоне действия чувствительного элемента и выдает управляющее воздействие на выходной элемент датчика, изменяя его состояние. Датчики изготовлены в корпусе из пластика.
Корпус датчиков KIPPRIBOR CAP изготовлен из PBT-пластика, относящегося к группе реактопластичных полимеров. Применение PBT-пластика наделяет корпус такими характеристиками как высокая прочность, низкий коэффициент температурного расширения, стойкость к органическим растворителям, слабым кислотам и щелочам. В процессе изготовления изделий из реактопласта происходит скрепление молекулярной структуры материала, что и обеспечивает высокие прочностные характеристики и термостойкость. Таким образом, емкостные датчики KIPPRIBOR могут эксплуатироваться в сложных условиях, обладают повышенной стойкостью к механическим нагрузкам, воздействию высоких температур и агрессивных сред.
Высокая дальность действия (до 30 мм) – еще один фактор, определяющий конкурентное преимущество датчиков KIPPRIBOR серии CAP над предложениями конкурентов, чьи датчики, как правило, имеют расстояние дальности действия до 25 мм.
Помимо этого, емкостные датчики CAP c кабельным выводом способны обнаруживать объекты практически из любого материала (металлы, пластики и прочие диэлектрические материалы, органика, жидкости); не имеет значение структура объекта (твердая/жидкая однородная масса, гранулы, порошкообразное вещество); могут «видеть сквозь стену».
Емкостные бесконтактные датчики KIPPRIBOR серии CAP применяются в оборудовании пищевого, химического, полиграфического производства, фасовочных линиях, аппаратах дозирования и контроля.
Технические характеристики
Датчики с кабельным выводом
| Параметр | Значение | |||
| Модификация | CAP18*-**.****.U1.K | CAP18*-**.****.U9.K | CAP30*-**.****.U1.K | CAP30*-**.****.U9.K |
| Напряжение питания | 10…30 VDC | 20…250 VAC/VDC | 10…30 VDC | 20…250 VAC/VDC |
| Диаметр корпуса | 18 мм | 30 мм | ||
| Расстояние дальности действия (Sn) |
16 мм (утапливаемое исп.) 25 мм (неутапливаемое исп.) |
8 мм (утапливаемое исп.) 15 мм (неутапливаемое исп.) |
20 мм (утапливаемое исп.) 30 мм (неутапливаемое исп.) |
20 мм (утапливаемое исп.) 25 мм (неутапливаемое исп.) |
| Гистерезис | 15% от Sr* | |||
| Точность повторения | ≤5% от Sr | ≤1% от Sr | ≤5% от Sr | ≤1% от Sr |
| Максимальный ток нагрузки | 300 мА | 200 мА | 300 мА | 200 мА |
| Ток утечки | ≤0,01 мА | ≤2,5 мА | ≤0,01 мА | ≤2,5 мА |
| Падение напряжения | ≤ 2 V | ≤ 10 VAC / ≤ 8 VDC | ≤ 2 V | ≤ 10 VAC / ≤ 8 VDC |
| Максимальная частота срабатывания | 100 Гц |
25 Гц (при AC питании) 40 Гц (при DC питании) |
100 Гц |
25 Гц (при AC питании) 40 Гц (при DC питании) |
| Вермя отклика | 1,5 мс | 10 мс | 1,5 мс | 10 мс |
| Степень защиты | IP67 | |||
| Защита от короткого замыкания | Есть | |||
| Защита от обратной олярности | Есть (датчики постоянного тока) | |||
| Индикация срабатывания | Желтый светодиод | |||
| Температура окружающей среды | - 25…+70 °С | |||
| Материал корпуса | PBT- пластик | |||
| Электрическое подключение | Кабельный вывод 2 м | |||
*– Расстояние дальности действия конкретного датчика, измеренное при номинальной температуре, номинальном напряжения питания и определенных условиях монтажа.
Датчики с разъемом
| Параметр | Значение | |
| Модификация | CAP18*-**.****.U1.E | CAP30*-**.****.U1.E |
| Диаметр корпуса | 18 мм | 30 мм |
| Расстояние дальности действия (Sn) | 16 мм, 25 мм | 20 мм, 30 мм |
| Напряжение питания | 10…30 VDC | |
| Гистерезис | 15% от Sr* | |
| Точность повторения | ≤5% от Sr | |
| Максимальный ток нагрузки | 300 мА | |
| Ток утечки | ≤0,01 мА | |
| Падение напряжения | ≤ 2 V | |
| Максимальная частота срабатывания | 100 Гц | |
| Вермя отклика | 1,5 мс | |
| Степень защиты | IP67 | |
| Защита от короткого замыкания | Есть | |
| Защита от обратной олярности | Есть | |
| Индикация срабатывания | Желтый светодиод | |
| Температура окружающей среды | - 25…+70 °С | |
| Материал корпуса | PBT- пластик | |
*– Расстояние дальности действия конкретного датчика, измеренное при номинальной температуре, номинальном напряжения питания и определенных
Модификации
CAPХХ-Х.ХХХ.Х.Х
Схема подключения
Трехпроводные, NPN, NO (CAP•••-••.••N1.U1.K)
Трехпроводные, NPN, NC (CAP•••-••.••N2.U1.K)
Четырехпроводные, NPN, NO+NC (CAP•••-••.••N4.U1.K)
Трехпроводные, PNP, NO (CAP•••-••.••P1.U1.K)
Трехпроводные, PNP, NC(CAP•••-••.••P2.U1.K)
Четырехпроводные, PNP, NO+NC (CAP•••-••.••P4.U1.K)
Датчики постоянного тока
Двухпроводные, NO (CAP•••-••.••C1.U9.K)
Двухпроводные, NC (CAP•••-••.••C2.U9.K)
Датчики с универсальным питанием
Габаритные размеры
CAP Диаметр корпуса 18 мм
CAP Диаметр корпуса 30 мм
Комплектность
Упаковка
| Варианты упаковки | Пакет (1 шт.) |
| Масса одного датчика |
CAP18/CAP18M – 0,1 кг CAP30/CAP30M – 0,16 кг |
| Основные атрибуты | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Состояние | Новое |
| Тип | Емкостные бесконтактные датчики KIPPRIBOR серии CAP |
