ТРМ10 – промышленный ПИД-регулятор, предназначенный для измерения, регистрации, контроля аварий или автоматического регулирования температуры и других физических параметров по одному каналу. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Возможности регулятора

  1. Измерение и регулирование физических величин по одному каналу.
  2. Дискретное или аналоговое управление нагрузкой по ПИД закону.
  3. Контроль обрыва связи с исполнительными механизмами.
  4. Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
  5. Сигнализация о выходе измеряемой величины за заданные пределы.
  6. Ручной режим управления исполнительными механизмами.
  7. Интеграция в систему диспетчеризации.

Преимущества

Монтаж

Простой и удобный монтаж кабельных линий, благодаря «лифтовому» механизму клеммных колодок.



Индикация

Индикатор текущей измеренной температуры увеличен с 14 до 20 мм.



Навигация

Перемещение по меню настроек стало еще проще, благодаря добавленной кнопке «Назад» на лицевую панель прибора.



Простота

Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.

Ручной режим

Для проведения пуско-наладки в приборе реализована возможность управлять исполнительными механизмами в ручном режиме.

Авария

ТРМ10 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.

Эксплуатация

Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
от -40 до + 50 ⁰С.

Диспетчеризация

Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.




Питание

Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В, переменное напряжение 90...264 В.

Автонастройка

Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.



Технические характеристики

Параметр

Значение

Напряжение питания переменного тока

~90…264 В (номинальное 230 В)

Напряжение постоянного тока

=21...120 В (номинальное 24 В)

Частота напряжения питания

50, 60 Гц

Потребляемая мощность

не более 10 ВА

Напряжение встроенного источника питания нормирующих преобразователей

24 ± 2,4 В

Максимально допустимый ток источника питания

50 мА

Универсальные входы

Количество универсальных входов

1

Функции входа 1

Измерительный

Функции входа 2

Измерительный (в том числе датчик положения)

Дополнительный (дистанционный пуск и останов регулирования)

Время опроса входа:

Не более 1 секунды

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

- для термоэлектрических преобразователей

±0,25 %

- для других типов датчиков

±0,5 %

Выходные устройства

Количество выходных устройств

2

Типы выходных устройств

Р, К, С, Т, И, У

Корпус

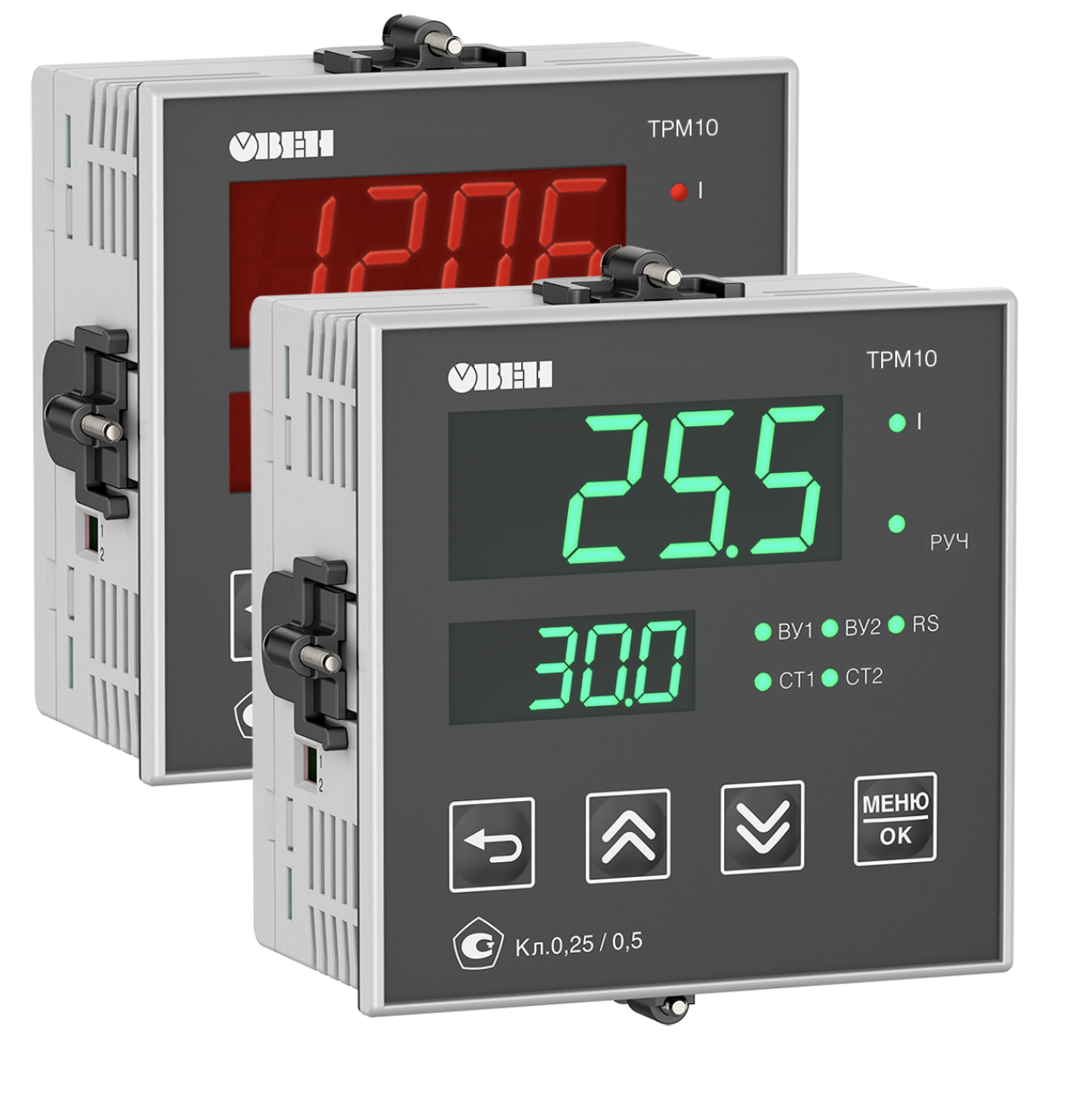

Щитовой Щ1

96×96×53 мм, IP54*

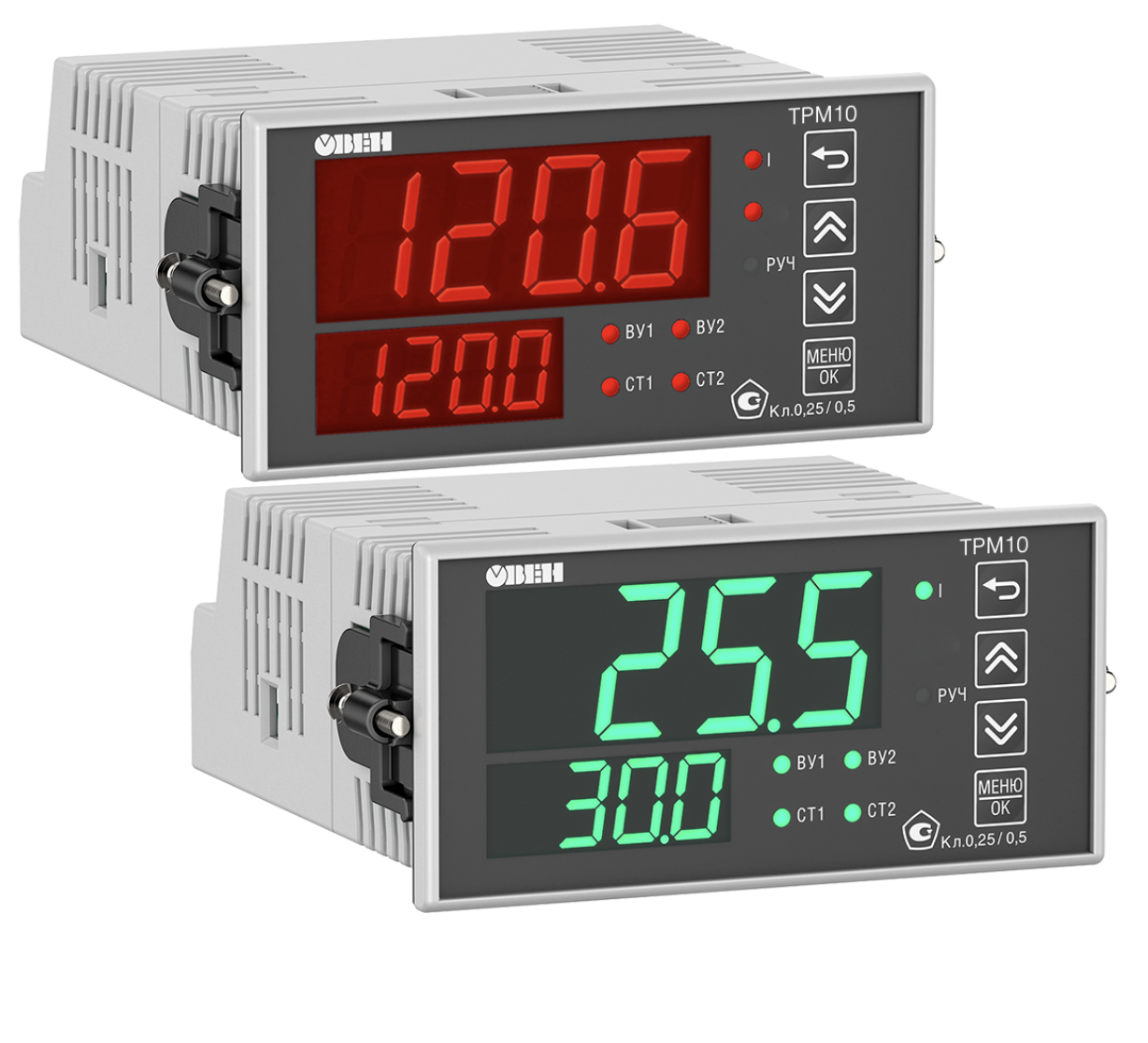

Щитовой Щ2

96×48×100 мм, IP54*

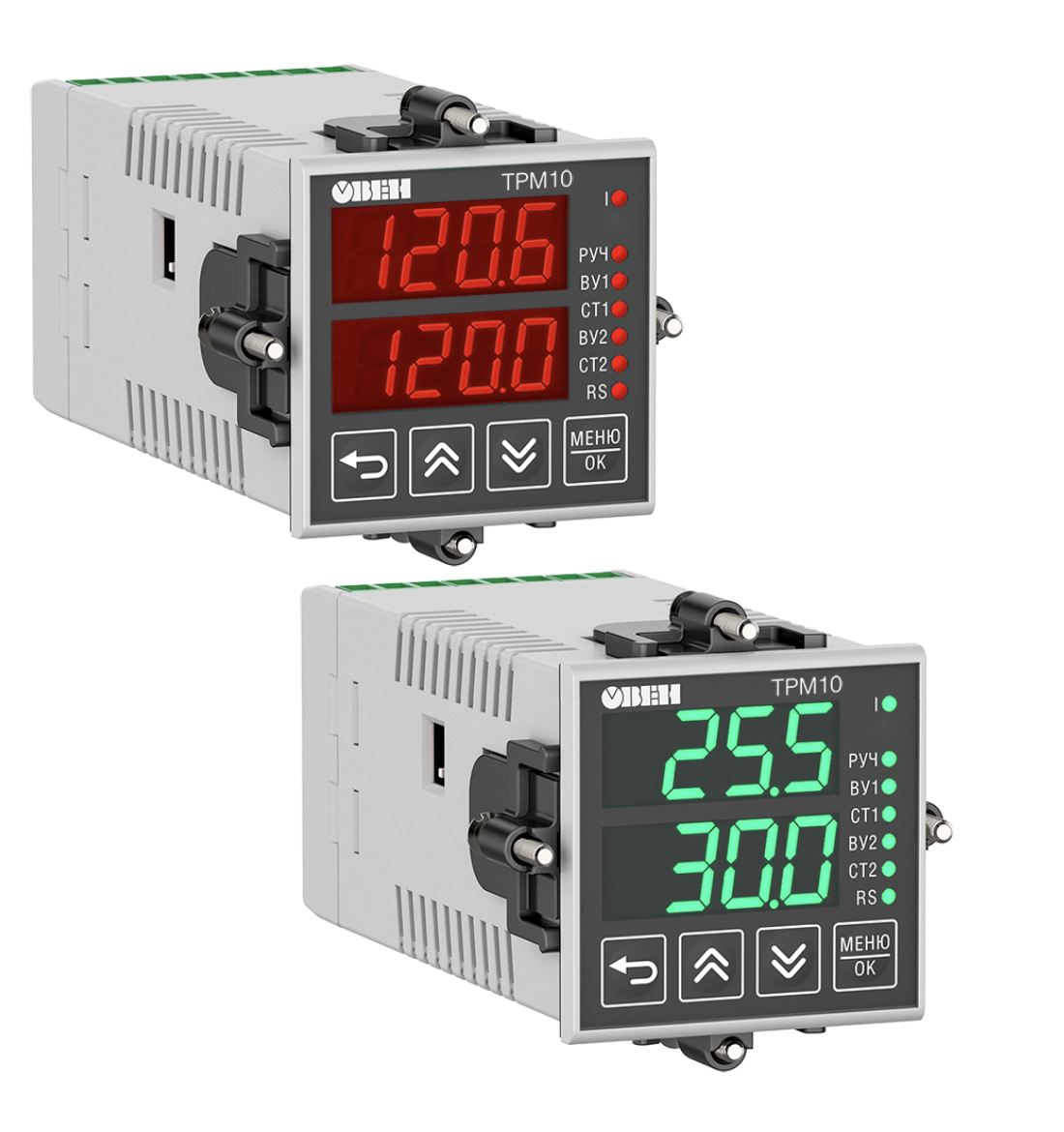

Щитовой Щ5

48×48×102 мм, IP54*

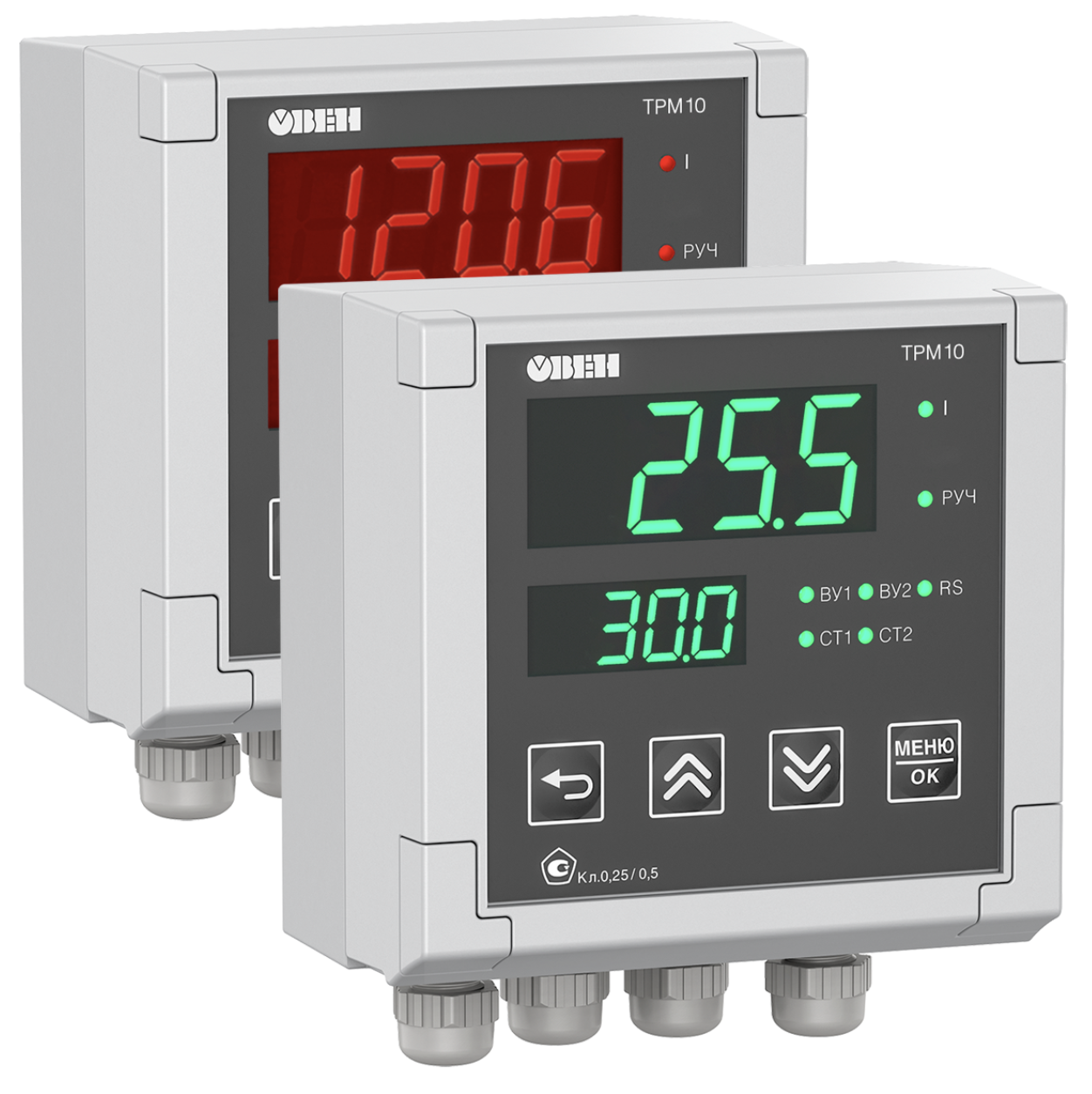

Настенный Н

105×130×65 мм, IP44

DIN-реечный

72×90×58 мм, IP20

* со стороны передней панели

Условия эксплуатации



Температура окружающего воздуха

–40...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

Не более 85 %

Характеристики измерительных датчиков

Обозначение

Тип датчика

Диапазон измерений

Разрешающая способность

Термопреобразователи сопротивления

C 50

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

50 C

ТСМ (50М) W100=1.428

–200…+200 °С

0,1 °С

P 50

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

50 P

ТСП (50П) W100=1.391

–240…+1100 °С

0,1 °С

C100

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

100C

ТСМ (100М) W100=1.428

–200…+200 °С

0,1 °С

P100

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

100P

ТСП (100П) W100=1.391

–240…+1100 °С

0,1 °С

100n

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

C500

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

500C

ТСМ (500М) W100=1.428

–200…+200 °С

0,1 °С

P500

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

500P

ТСП (500П) W100=1.391

–250…+1100 °С

0,1 °С

500n

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

C 1.0

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

1.0 C

ТСМ (1000М) W100=1.428

–200…+200 °С

0,1 °С

P 1.0

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

1.0 P

ТСП (1000П) W100=1.391

–250…+1100 °С

0,1 °С

1.0 n

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

C 53

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

Термоэлектрические преобразователи

tC. L

термопара ТХК (L)

–200…+800 °С

0,1 °С

tC. J

термопара ТЖК (J)

–200…+1200 °С

0,1 °С

tC. n

термопара ТНН (N)

–200…+1300 °С

0,2 °С

tC.HA

термопара ТХА (K)

–200…+1360 °С

0,2 °С

tC. S

термопара ТПП (S)

–50…+1750 °C

0,2 °С

tC. r

термопара ТПП (R)

–50…+1750 °C

0,2 °С

tC. b

термопара ТПР (В)

+200…+1800 °C

0,2 °С

tC.A1

термопара ТВР (А-1)

0…+2500 °С

0,4 °С

tC.A2

термопара ТВР (А-2)

0…+1800 °C

0,2 °С

tC.A3

термопара ТВР (А-3)

0…+1800 °C

0,2 °С

tC. t

термопара ТМК (Т)

–200…+400 °С

0,1 °С

tC.dL

Typ.L (DIN 43710)*

0…+900 °С

0,1 °С

tC.dK

Typ К (DIN 43710)**

-200… +900 °С

0,1 °С

tC. E

ТХКн (Е)

-200....+900 °С

0,1 °С

Пирометры

Plr.1

Пирометр РК-15

+400… +1500 °С

0,1 °С

Plr.2

Пирометр РК-20

+600… +2000 °С

0,1 °С

Plr.3

Пирометр РС-20

+900… +2000 °С

0,1 °С

Plr.4

Пирометр РС-25

+1200… +2500 °С

0,1 °С

Унифицированные сигналы

i 0.5

ток 0…5 мА

0…100 %

0,01 мА

i 0.20

ток 0…20 мA

0…100 %

0,01 мА

i 4.20

ток 4…20 мА

0…100 %

0,01 мА

U -5.5

напряжение –50…+50 мВ

0…100 %

0,01 мВ

U 0.1

напряжение 0…1 В

0…100 %

0,01 мВ

* С учетом компенсации температуры от ДХС

** НСХ согласно DIN 43710

Характеристики выходных устройств

Обозначение

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

Не более 8 А при 230 В 50...60 Гц, cos φ > 0,4

К

транзисторная оптопара n-p-n типа

Постоянный ток не более 400 мА при постоянном напряжении не более 60 В

С

симисторная оптопара

Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц).

Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс).

Максимальное коммутируемое напряжение не более 600 В

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

нагрузка 100…1000 Ом,

напряжение питания 12...30 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 15…32 В

Т

выход для управления твердотельным реле

Выходной ток не более 60 мА. Выходное напряжение высокого уровня – 3,9…6 В.

Выходное напряжение низкого уровня – 0…0,7 В

Диспетчеризация

ДиспетчеризацияНаличие интерфейса RS-485 позволяет включать ТРМ10 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу ModbusRTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования, для проведения автоматизированного оперативного контроля и управления.

Визуализация

ВизуализацияДля оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора ТРМ10 имеется возможность подключения к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с техническим процессом.

Функциональная схема прибора

Функциональная схема ТРМ10

Модификации

Модификации ТРМ10

Схемы подключения

Общая схема подключения ТРМ10

* Прибор с наличием интерфейса RS-485 изготавливается на заказ
** Перед подключением токового датчика на боковой стороне прибора необходимо перевести DIP-переключатель для каждого входа в положение ON.

Схемы подключения выходного устройства 1 (ВУ1)

ВУ1 типа Р (э/м реле)

ВУ1 типа К (транзисторная оптопара)

ВУ1 типа С (симисторная оптопара)

ВУ1 типа Т (для управления твердотельным реле)

ВУ1 типа И (ЦАП 4…20 мА)

ВУ1 типа У (ЦАП 0…10 В)

Схемы подключения выходного устройства 2 (ВУ2)

ВУ2 типа Р (э/м реле)

ВУ2 типа К (транзисторная оптопара)

ВУ2 типа С (симисторная оптопара)

ВУ2 типа Т (для управления твердотельным реле)
