Влагомеры для бетоносмесителей серии FIZEPR-SW100.17.Х

 Основное назначение микроволновых влагомеров серии FIZEPR-SW100.17.х  - измерение в бетоносмесителях.

         Для обеспечения работы в столь жестких условиях  датчики изготовлены по технологии, применяемой в производстве буровых долот. На поверхность датчиков  нанесен защитный слой карбида вольфрама или хромо-алмазного покрытия, а сами датчики выполнены из особо твердого сплава. Как и буровые шарожки, изготовленные по данной технологии,  датчики FIZEPR-SW100.17.х  отличаются  высокой стойкостью к абразивному износу и ударам. Гарантийный срок - 2 года.

         Датчик влагомера FIZEPR-SW100.17Данное решение явилось удачной альтернативой  традиционному применению керамических пластин в конструкции датчиков для бетоносмесителей.

         Замена керамики обусловила стойкость датчика к ударам и, что еще важнее,  позволила увеличить чувствительность влагомера, его глубину зондирования (благодаря исключению из области, зондируемой микроволнами, толстой керамической прослойки). Проведенные сравнительные испытания подтвердили данное положение. Различия в чувствительности датчиков  FIZEPR-SW100.17.х   и датчиков с керамическими пластинами особенно заметны на жестких смесях.

           Электронная начинка влагомера вынесена в отдельный электронный блок, что обеспечило удобство обслуживания и повысило надежность влагомера.

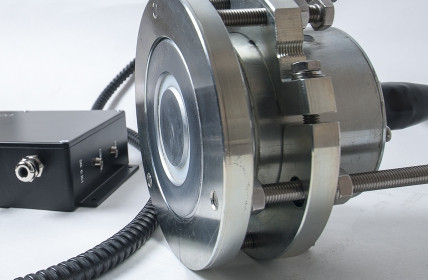

Датчик влагомера FIZEPR-SW100.17 в комплекте с электронным блоком

           В корпусе датчиков  бетона FIZEPR-SW100.17.x  установлены термопары, позволяющие контролировать температуру бетонной смеси. Значение температуры автоматически учитывается при расчете влажности бетонной смеси.

           Конструкция влагомеров  FIZEPR-SW100, способ  измерения и математические методы обработки  результатов измерений защищены  15 патентами, как отечественными, так и других государств.

           С описаниями изобретений можно ознакомиться здесь:  http://fizepr.ru/patenty

ОБРАБОТКА И ОТОБРАЖЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

             Влагомеры  FIZEPR-SW100.17.x  содержат микропроцессор, выполняющий математическую обработку сигналов датчика. Современные алгоритмы цифровой фильтрации повышают надежность измерений, устраняют помеховые сигналы, вызванные прохождением вблизи поверхности датчика лопаток бетоносмесителя. Это хорошо видно на приведенном ниже графике цикла приготовления бетона.

Запись на регистраторе цикла приготовления бетона

          Измерения выполняются с периодом  0,2сек. Для передачи  результатов измерений влагомер снабжен двумя  выходными каналами связи: цифровым (MODBUS RTU, RS485) и аналоговым (4-20мА). Такое решение позволяет включать влагомеры в системы автоматического управления БСУ.

          Для контроля процесса приготовления бетона рекомендуется информацию выводить на графический регистратор или компьютер (ноутбук), при этом оператор может отслеживать процесс в динамике, что позволяет сократить цикл приготовления и повысить качество бетона.

КОНСТРУКЦИЯ И ВАРИАНТЫ ИСПОЛНЕНИЯ

       С апреля 2018г. освоен выпуск новой модификации влагомеров  для бетоносмесителей   –  FIZEPR-SW100.17.8.  По параметрам и габаритным размерам новый датчик бетона повторяет  вариант  FIZEPR-SW100.17, но отличается от него конструкцией сенсорной головки. У нового варианта сенсорная головка  выполнена  съемной.  При износе она легко заменяется.

Датчик FIZEPR-SW100.17.8 со сменной сенсорной головкой

Цена сенсорной головки – менее 15 000рублей. Сенсорные головки   изготовлены по технологии, применяемой в производстве буровых долот.  На поверхность головок  нанесен защитный слой  хромо-алмазного покрытия, а сами сенсорные головки выполнены из особо твердого  коррозионностойкого сплава. Как и буровые шарожки, изготовленные по данной технологии,  сенсорные головки  датчиков FIZEPR-SW100.17.8  отличаются  высокой устойчивостью  к абразивному износу и ударам.

     При  установке в бетоносмесители датчики FIZEPR-SW100.17.x  крепятся в отверстиях, выполненных в днище бетоносмесителя или на его стенке. В комплект поставки входят все необходимые элементы крепления.

Датчик FIZEPR-SW100.17 установлен в бетоносмесителе

          Датчики  влагомеров  серии  FIZEPR-SW100.17.х   выпускаются в двух основных вариантах, различающихся диаметром и размерами корпуса:

- у датчиков  FIZEPR-SW100.17, FIZEPR-SW100.17.7  и FIZEPR-SW100.17.8  диаметр корпуса составляет 108мм;

- у датчиков  FIZEPR-SW100.17.1 и  FIZEPR-SW100.17.2  диаметр корпуса составляет  80мм.

Влагомеры FIZEPR-SW100.17 (Ø108мм) и FIZEPR-SW100.17.1 (Ø 80мм) с комплектом крепежа

          Влагомеры серии FIZEPR-SW100.17.х  применяются и на конвейерах,  при этом датчик крепится на специальной лыже так, как показано на фотографиях.Датчик FIZEPR-SW100.17 на ленте конвейераДатчик FIZEPR-SW100.17 закреплен на лыже

Датчик FIZEPR-SW100.17.7 повышенной прочности                                                                                                   Для применения на конвейере наиболее удобен датчик варианта FIZEPR-SW100.17.7, у которого электромагнитныйзондирующий сигнал формируется щелевой антенной (широко применяемой в авиации). Датчик такой конструкции отличается повышенной механической прочностью, стойкостью к ударам и увеличенной глубиной зондирования.

 Датчики вариантов исполнения FIZEPR-SW100.17 ,  - 17.1,  -17.7  и  -17.8   имеют плоский зонд. У датчиков FIZEPR-SW100.17.2  поверхность зонда выполнена с радиусом кривизны 50мм, что позволяет встраивать датчик в пробоотборные системы на основе трубы диаметром 100мм.

Датчик FIZEPR-SW100.17.2 в трубе диаметром 100мм

Датчик анализатора FIZEPR-SW100.17.2 в пробоотборной системе

          Анализаторы влажности FIZEPR-SW100.17.х  могут применяться не только на бетонных смесях, но и на других пастообразных и сыпучих материалах.  Причем указанные влагомеры сохраняют работоспособность и на материалах с повышенной электрической проводимостью, например, применяются для измерения влажности угля и  железорудного концентрата при влажности до 5%. Для измерения указанных материалов с влажностью более 5%  (и других материалов с высокой проводимостью)  в  КБ «Физэлектронприбор» освоен выпуск влагомеров FIZEPR-SW100.10.16.  Описание приведено здесь: http://fizepr.ru/news/izmeriteli-vlazhnosti-antratsita-i-drugikh-materialov-kharakterizuyushchikhsya-vysokoi-elektrop

        Электронный блок влагомера взрывозащищенного исполнения
