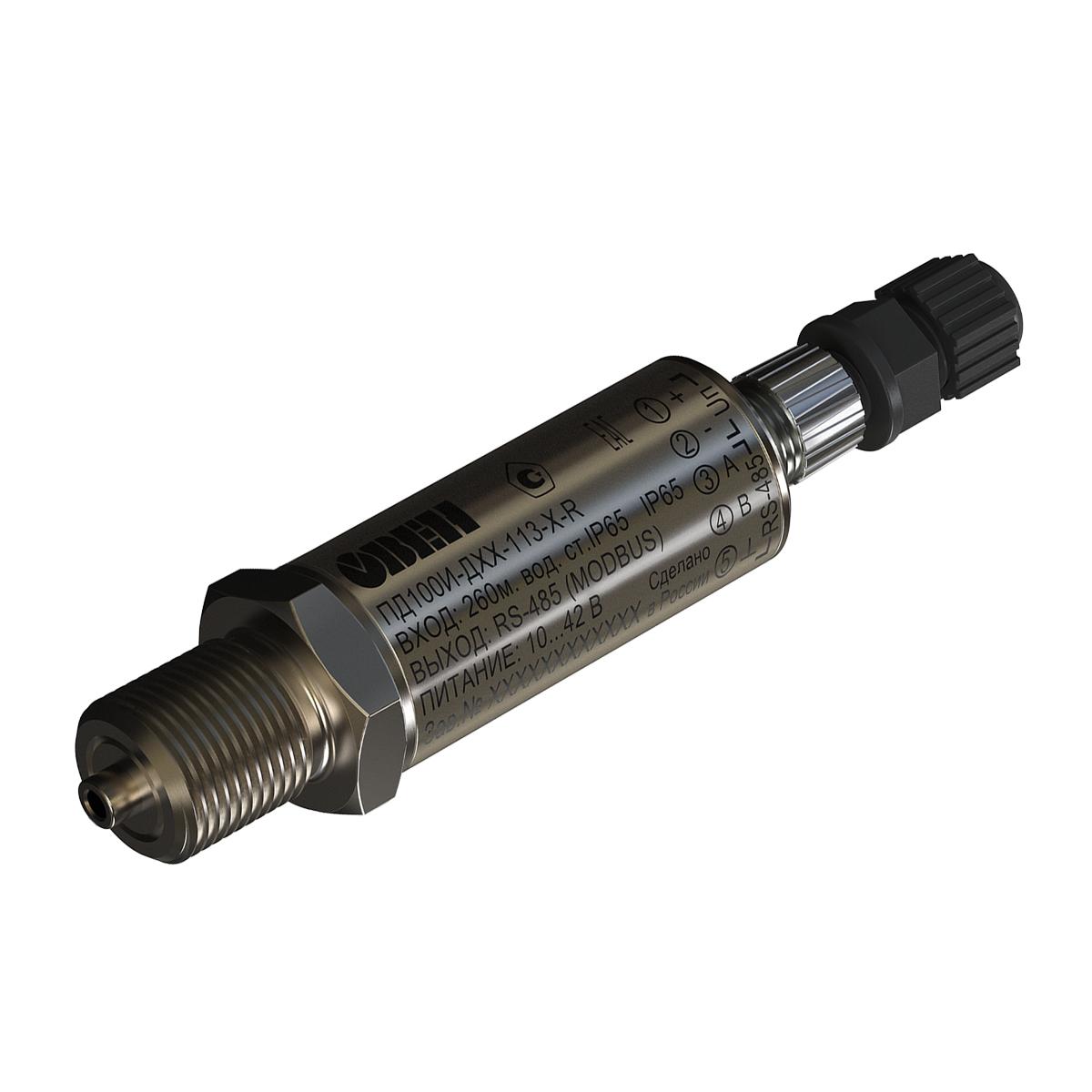

ПД100И модели 1х3-R датчики с цифровым выходом RS-485 для распределённых систем

ПД100И модели 1х3-R датчики с цифровым выходом RS-485 для распределённых систем

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
ПД100И модели 1х3-R датчики с цифровым выходом RS-485 для распределённых систем
ПД100И модели 1х3-R датчики с цифровым выходом RS-485 для распределённых системПод заказ
Цену уточняйте
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    A1 (Velcom)
  • +375 33 660-04-04
    МТС
  • +375 29 233-02-06
    Специалист по продукции ЭМИС
  • +375 17 346-41-30
    Специалист по приводной технике
  • График работы
  • Адрес и контакты

Датчик ОВЕН ПД100И-1х3-R предназначен для измерения давления в распределённых системах сложной конфигурации, системах с протяжёнными линиями связи, эфирными участками передачи данных. Его отличительной особенностью является возможность прямого подключения к контроллерам и шлюзам.

Датчик представляет собой малогабаритный преобразователь давления с цельносварным, залитым компаундом корпусом с широким набором присоединительных штуцеров. Межповерочный интервал составляет 5 лет.

Использование ПД100И-R освобождает аналоговые входы контроллеров для других задач, упрощает и удешевляет монтаж за счёт отсутствия модулей ввода и меньшего количества проводов, особенно при протяжённых линиях связи. Выходной сигнал Modbus RTU по RS-485 позволяет передавать информацию напрямую в «облако».

При применении ПД100И-1х3-R система в целом становится стабильнее и «прозрачнее» для пуско-наладки и дальнейшей эксплуатации.

Основные характеристики

  • Верхний предел измеряемого давления (ВПИ) – от 0,04 до 4,0 МПа.
  • Выходной сигнал Modbus RTU по интерфейсу RS-485.
  • Разрешающая способность преобразования менее 0,01% ВПИ.
  • Обновление данных в ячейке каждые 100 мс.
  • Повышенная устойчивость к агрессивным средам.
  • Пылевлагозащита IP65 цельносварного корпуса, залитого компаундом.
  • Ответная часть электроразъема М12 «под винты» в комплекте.
  • Увеличенный межповерочный интервал до 5 лет.

Технические характеристики

Наименование Значение
Выходной сигнал RS-485 Modbus
Основная приведенная погрешность 0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды –40…+100 °С
Пылевлагозащита корпуса IP 65
Штуцер для подключения давления M20×1,5 и G1/2 манометрической формы, G1/4
Габаритный размер (по высоте) не более 105 мм
Тип электрического соединителя разъём М12, 5-контактный, розетка «под винты» в комплекте
Межповерочный интервал 5 лет / 4 года
Методика поверки КУВФ.406230.100 МП
Устойчивость к механическим воздействиям группа N2 по ГОСТ Р 52931
Помехоустойчивость класс А по ГОСТ30804.6.2-2013
Диапазон рабочих температур окружающего воздуха –40…+80 °С
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Разрешающая способность измерения (АЦП) не менее 0,01 % ВПИ
Напряжение питания (постоянного тока) 10…42 В постоянного тока
Защита от обратной полярности напряжения питания есть
Канал измерения давления
Верхний предел измерения (ВПИ) 0,04…4,0 МПа
Перегрузка, не менее 200 % от ВПИ
Постоянная времени экспоненциального фильтра 1…255 сек
Параметры интерфейса RS-485
Скорости обмена 9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи Modbus RTU
Входное сопротивление 96 кОм (до 256 приборов в одной сети)
Гальваническое разделение цепей питания / RS-485 есть, до 500 В

Условия эксплуатации

Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.

Схемы подключения, габаритные и установочные размеры

Схема подключения ПД100И модели 1x3-R

Габаритные размеры ПД100И модели 1x3-R



Модификации

Модификации ПД100И-ДАX-1X3-X-R

Модификации ПД100И-ДАX-1X3-X-R

ПД100И-ДАХ-Х-Х-R

Модификации ПД100И-ДВX-1X3-X-R

Модификации ПД100И-ДВX-1X3-X-R

ПД100И-ДВХ-Х-Х-R

Модификации ПД100И-ДИX-1X3-X-R

Модификации ПД100И-ДИX-1X3-X-R

ПД100И-ДИХ-Х-Х-R

Модификации ПД100И-ДИВX-1X3-X-R

Модификации ПД100И-ДИВX-1X3-X-R

ПД100И-ДИВХ-Х-Х-R

Комплектность

  • Преобразователь давления ПД100И
  • Краткая инструкция
  • Паспорт и Гарантийный талон
  • Прокладка уплотнительная – 2 шт.
  • Ответная розетка разъёма М12 с фиксацией проводов винтами
