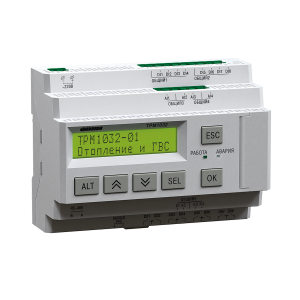

ОВЕН ТРМ1032 – устройство с готовой логикой для автоматизации контуров отопления и ГВС в ИТП/ЦТП. Прибор осуществляет управление основными исполнительными механизмами и подходит для управления двумя контурами.
Функциональные возможности
- Меню стартовой настройки – при первом включении прибор подскажет, что настроить сначала.
- Настройка ПИ-регулятора через шкалу.
- Контроль обратного теплоносителя.
- Смена насосов по наработке и управление резервом.
- Управление связкой «подпиточный насос + клапан» по прессостату.
- Режимы экономии – дневной, ночной, выходной.
- Летний режим – защита от заклинивания насосов и клапанов отопления.
- Контроль утечки.
- Журнал аварий.
- Управление по RS-485.
- Возможность настройки с ПК при помощи универсального конфигуратора.
- Совместим с Owen Cloud.
Модификации
ТРМ1032-230.Х.01
Схемы подключения
Технические характеристики
|
Наименование |
Значение |
|
|
ТРМ1032–230.24.01 |
ТРМ1032–230.230.01 |
|
|
Питание |
||
|
Диапазон напряжения питания |
94...264 В переменного тока |
|
|
Номинальное напряжение питания |
120/230 В при 47...63 Гц |
|
|
Гальваническая развязка |
Есть |
|
|
Электрическая прочность изоляции между входом питания и другими цепями |
2830 В |
|
|
Потребляемая мощность, не более |
17 ВА |
|
|
Встроенный источник питания |
Есть |
|
|
Выходное напряжение встроенного источника питания постоянного тока |
(24 ± 3) В |
|
|
Ток нагрузки встроенного источника питания, не более |
100 мА |
|
|
Электрическая прочность изоляции между выходом питания и другими цепями |
1780 В |
|
|
Дискретные входы |
||
|
Количество входов |
8 |
|
|
Напряжение «логической единицы» |
15...30 В постоянного тока |
159...264 В переменного тока |
|
Ток «логической единицы» |
5 мА (при 30 В) |
0,75...1,5 мА |
|
Напряжение «логического нуля» |
–3...+5 В |
0...40 В |
|
Подключаемые входные устройства |
Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.) |
|
|
Гальваническая развязка |
Групповая, по 4 входа (1–4 и 5–8, «общий минус») |
|
|
Электрическая прочность изоляции: |
||
|
- между группами входов |
1780 В |
|
|
- между другими цепями |
2830 В |
|
|
Аналоговые входы |
||
|
Количество входов |
4 |
|
|
Тип измеряемых сигналов |
датчики РТ100, РТ1000, 100М, 4…20 мА, РТ500, 500П, 100П |
|
|
Время опроса входов |
10 мс |
|
|
Предел допускаемой основной приведенной погрешности при измерении |
± 0,5 % |
|
|
Дискретные выходы |
||
|
Количество выходных устройств, тип |
8 электромагнитных реле (нормально-разомкнутые) |
|
|
Коммутирующее напряжение в нагрузке: |
||
|
- для цепи постоянного тока, не более |
30 В (резистивная нагрузка) |
|
|
- для цепи переменного тока, не более |
250 В (резистивная нагрузка) |
|
|
Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В переменного тока и cos φ > 0,95 3 А при напряжении не более 30 В постоянного тока |
|
|
Гальваническая развязка |
Групповая по 2 реле (1–2, 3–4, 5–6, 7–8) |
|
|
Электрическая прочность изоляции: |
||
|
- между другими цепями |
2830 В |
|
|
- между группами выходов |
1780 В |
|
|
Транзисторные выходы |
||
|
Количество выходных устройств, тип |
4 оптопары транзисторные n-p-n-типа |
|
|
Напряжение коммутации, не более |
60 В постоянного тока, питание внешнее |
|
|
Ток коммутации, не более |
200 мА |
|
|
Гальваническая развязка |
Есть |
|
|
Электрическая прочность изоляции |
2830 В |
|
|
Интерфейс обмена данными |
||
|
Тип интерфейса |
RS-485 |
|
|
Протокол обмена данными |
Modbus RTU, Modbus ASCII |
|
|
Режим работы интерфейса |
Slave |
|
|
Скорость обмена данными |
9600, 14400, 19200, 38400, 57600, 115200 бод |
|
|
Индикация и элементы управления |
||
|
Тип дисплея |
Текстовый монохромный ЖКИ с подсветкой, 2 × 16 символов |
|
|
Индикаторы |
2 светодиодных индикатора (красный и зеленый) |
|
|
Кнопки |
6 шт. |
|
|
Корпус |
||
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
|
|
Габаритные размеры |
123×90×58 мм |
|
|
Степень защиты корпуса по ГОСТ 14254– 2015 |
IP20 |
|
|
Масса прибора, не более |
0,6 кг |
|
|
Средний срок службы |
8 лет |
|
Условия эксплуатации
Прибор следует эксплуатировать в следующих условиях:
-
закрытые взрывобезопасные помещения без агрессивных паров и газов;
-
температура окружающего воздуха от -20 до +55 °С;
-
верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;
-
атмосферное давление от 84 до 106 кПа.
По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931– 2008 и категории УХЛ4 по ГОСТ 15150–69.
По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
По уровню излучения радиопомех (помехоэмессии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).
Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:
-
для переменного тока в соответствии с требованиями ГОСТ 30804.4.11–2013 (степень жесткости PS2);
-
для постоянного тока в соответствии с требованиями ГОСТ Р 51841– 2001 (МЭК 61131–2–2003, степень жесткости PS1) – длительность прерывания напряжения питания до 10 мс включительно, длительность интервала от 1 секунды и более.
Габаритные размеры
Комплектация
- Паспорт
- Краткое руководство по эксплуатации
- Гарантийный талон
- Комплект клеммных соединителей
