МКОН преобразователь протокола Modbus

Прибор предназначен для взаимного преобразования и передачи данных протоколов Modbus RTU/ASCII и Modbus TCP по интерфейсам связи RS-485 и Ethernet/Wi-Fi соответственно. Для протоколов поддерживаются режимы Master и Slave.

В ОВЕН Конфигуратор были добавлены два специально разработанных плагина для работы с устройством:

• «Настроить шлюз» поможет быстро настроить преобразователь протоколов на один из готовых сценариев работы:
  1. Master в сети Ethernet/Wi-Fi – Slave в сети RS-485 (поддержка до 32 Slave-устройств в сети RS-485 без повторителя)
  2. Master в сети RS-485 – Slave в сети Ethernet/Wi-Fi (поддержка до 31 Slave-устройства в сети Ethernet)
• «Сниффер Modbus» позволит просматривать обмен пакетами между устройствами Master-Slave, подключенными к шлюзу.

Технические характеристики

• Наименование	Значение

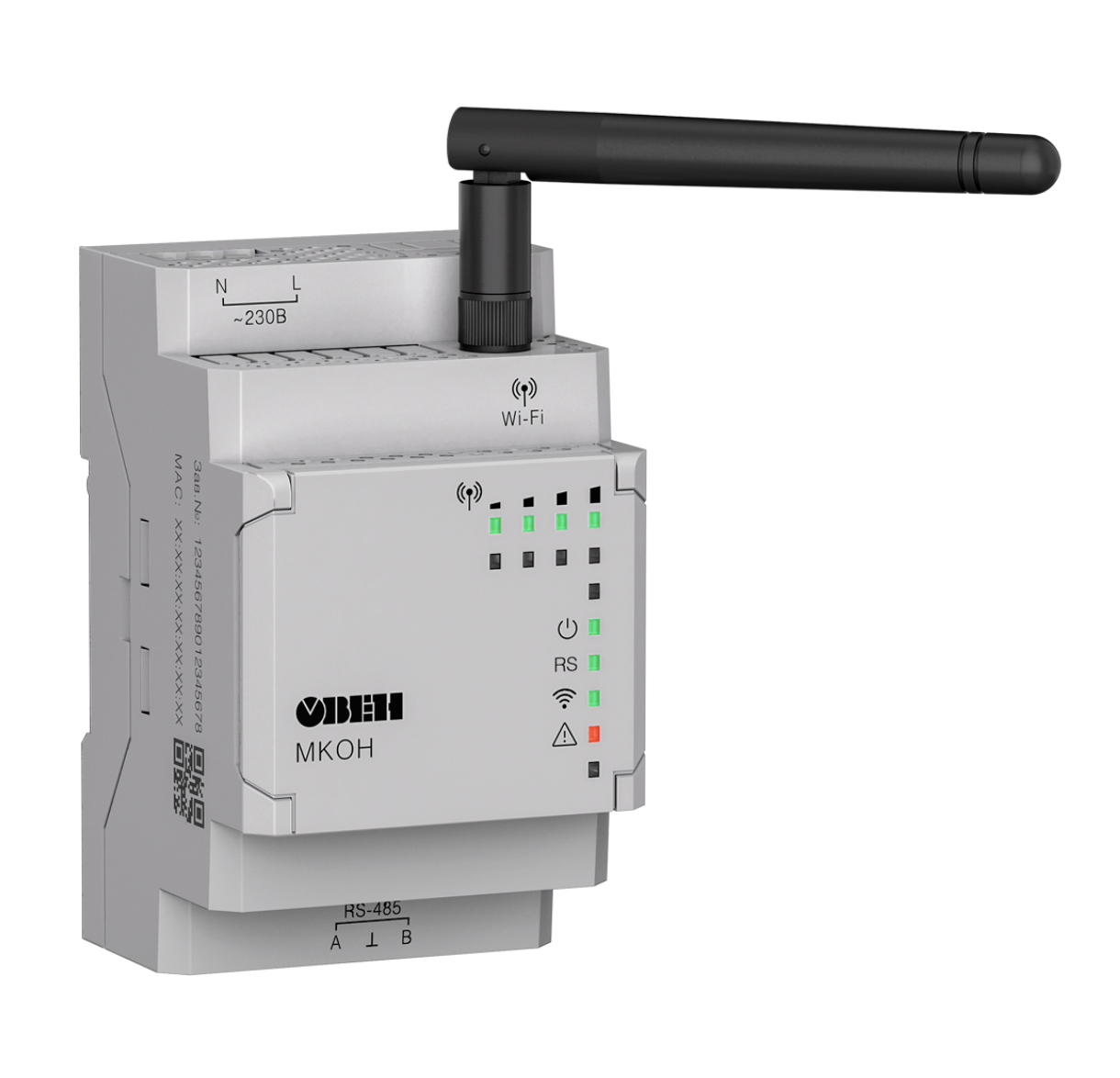

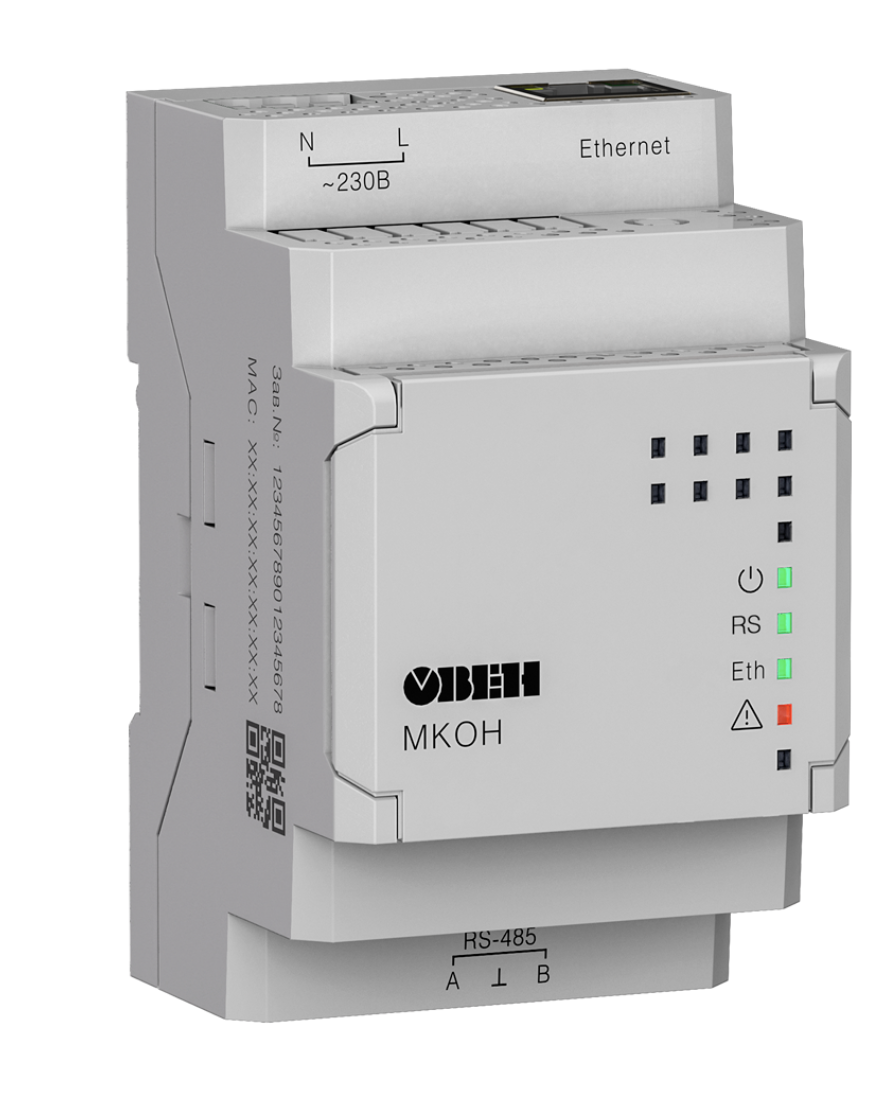

  	МКОН	МКОН-WIFI
  Интерфейсы	RS-485 – Ethernet	RS-485 – Wi-Fi
  Питание	МКОН-230.X: ~85…264 (230) В, при частоте 45-65 (50) Гц МКОН-24.X: =10…48 (24) В
  Максимальная мощность потребления, не более	МКОН-230.X: 6 ВА МКОН-24.X: 6 Вт
  Гальваническая изоляция	МКОН-230.X: есть, основная усиленная МКОН-24.X: есть, дополнительная
  Электрическая прочность изоляции, не менее	2300 В
  RS-485
  Поддерживаемые протоколы	Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave)
  Скорость передачи данных	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
  Максимальная длина линии	1200 м
  Количество Slave-устройств в сети (без повторителей), не более	32
  	Ethernet	Wi-Fi
  Поддерживаемые протоколы	Modbus TCP (Master/Slave)
  Стандарт	IEEE 802.3i/u	IEEE 802.11b/g/n
  Скорость передачи данных	10/100 Мбит/c	зависит от стандарта
  Разъем	8P8C (RJ45)	RP-SMA
  SlaveID по умолчанию (неизменный параметр)	1
  Количество Slave-устройств в сети, не более	31
  USB
  Тип	USB 2.0 (Micro-USB)
  Питание прибора при настройке	Поддерживается
  Корпус
  Тип корпуса	Для крепления на DIN-рейку
  Габаритные размеры	55×96×58 мм
  Степень защиты корпуса по ГОСТ 14254	IP20
  Общие характеристики
  Масса, не более	0,15 кг
  Средний срок службы	10 лет
  Средняя наработка на отказ, не менее	80 000 ч

Габаритные размеры

•

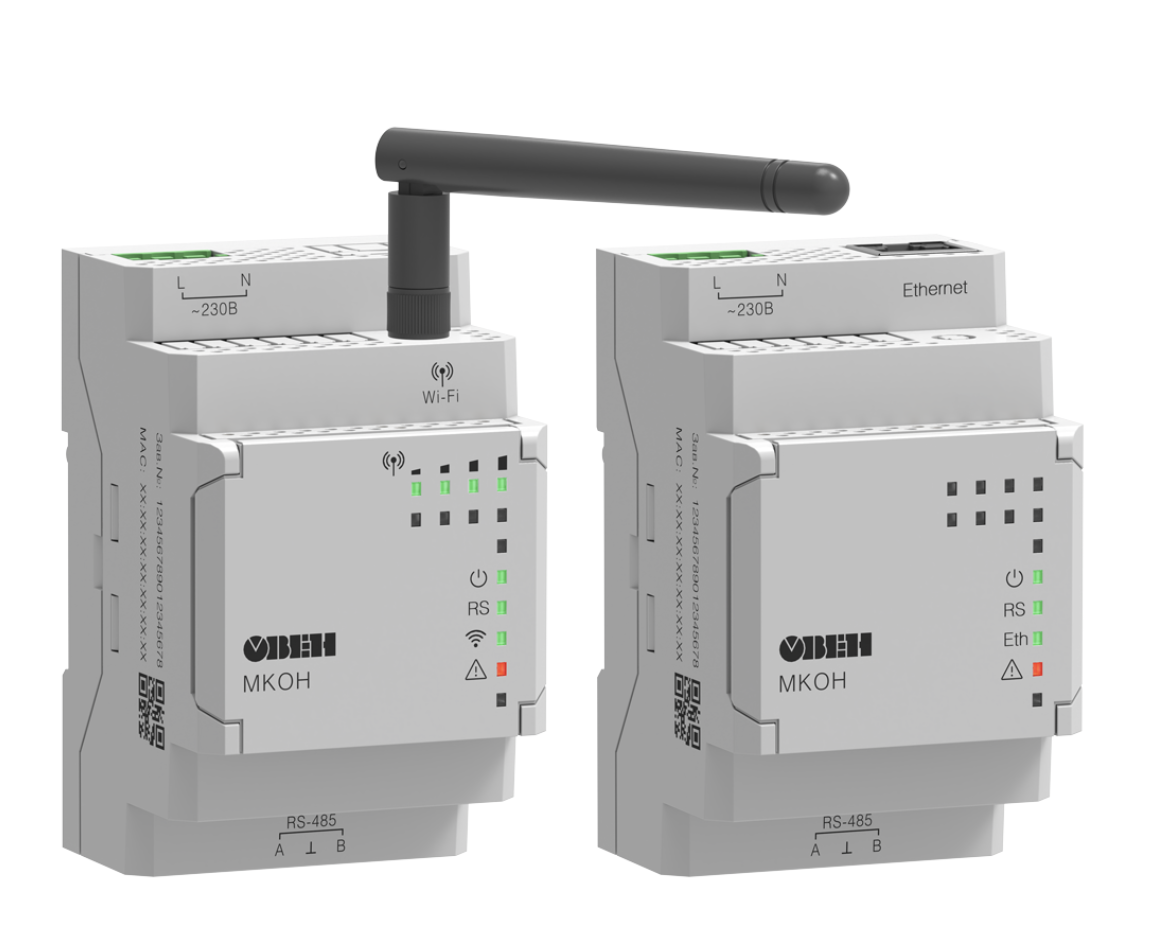

  МКОН



  МКОН-WIFI



Пример применения

•

  Пример 1 (Master в сети Ethernet – Slave в сети RS-485)



  Пример 2 (Master в сети Wi-Fi – Slave в сети RS-485)



  Пример 3 (Master в сети RS-485 – Slave в сети Ethernet)



  Пример 4 (Master в сети RS-485 – Slave в сети Wi-Fi)

Модификации

•

  МКОН-Х.Х
