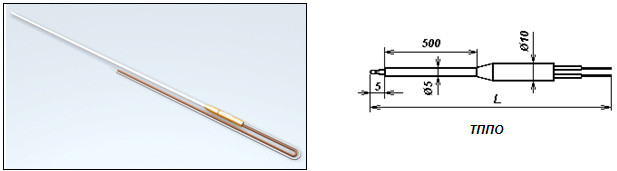

Преобразователь термоэлектрический платинородий-платиновый эталонный предназначен для передачи размера единицы температуры
в диапазоне от 300 до 1200°С по ГОСТ 8.558-93.
Термопреобразователи выпускаются в соответствии с ГОСТ Р 52314-2005.
Материалы термоэлектродовтермопре-образователей соответствуют требованиям следующих нормативных документов:
– положительный термоэлектрод из проволоки диаметром 0,5 мм из сплава марки ПлРд-10 (платина + 10% родий) по ГОСТ 10821-07;
– отрицательный термоэлектрод из проволоки диаметром 0,5 мм из сплава марки ПлТ (платина) по ГОСТ 10821-07.
Термоэлектродытермопреобразователей армированы цельной керамической двухканальной трубкой, один из каналов которой маркирован условным знаком находящегося в нём термоэлектрода. Материал трубки – алюмооксидная керамика с содержанием Al2O3 не менее 99%.
Длина трубки не менее 500 мм, диаметр трубки – не более 5 мм. В комплект поставки входит запасная керамическая двухканальная трубка.
Свободные концы термоэлектродов изолированы гибкими электроизоляционными трубками по ГОСТ 9614-75 внутренним диаметром 2–3 мм.
Термопреобразователи имеют вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.
Вероятность безотказной работы термопреобразователей не менее 0.9 за время пребывания в печи в течение 500 часов при температуре 1100°С.
Первичная поверка термопреобразователя производится в соответствии с требованиями ГОСТ Р 8.611-2005.
Периодическая поверка термопреобразователей производится по ГОСТ Р 8.611-2005 в сроки, установленные территориальным органом
Госстандарта.
Термопреобразователи ТППО выпускаются
1-го, 2-го и 3-го разрядов.
Первичная поверка термопреобразователей
1-го разряда производится в ГНМЦ ВНИИМ им Д.И. Менделеева (г. Санкт-Петербург) или РОСТЕСТ-МОСКВА; 2-го и 3-го разрядов – предприятием-изготовителем.
Длину термопреобразователяL выбирать из ряда: 1000, 1250, 1600 мм.
Технические характеристики
доверительная погрешность термопреобразователей в реперных точках по МТШ-90:
Наименование реперной точки, значение температуры по МТШ-90, °С |
Доверительная погрешность термопреобразователя, °С |
||
1-го разряда |
2-го разряда |
3-го разряда |
|
Цинк, 419,527 |
0.3 |
0.5 |
1.0 |
Алюминий, 660,323 |
0.4 |
0.6 |
1.3 |
Медь, 1084,62 |
0.6 |
0.9 |
1.8 |
Температурный диапазон
Диапазон рабочих температур:
от 300 до 1100°С для ТППО 1 разряда
от 300 до 1200°С для ТППО 2 разряда
Примеры обозначения изделий
ТППО-1000/500, 2 разряд– термопреобразовательплатинородий-платиновый эталонный 2-го разряда общей длиной 1000 мм, длина керамической соломки 500 мм.
ТППО-1250/630, 2 разряд– термопреобразовательплатинородий-платиновый эталонный 2-го разряда общей длиной 1250 мм, длина керамической соломки 630 мм.
Основные | |
---|---|
Страна производитель | Россия |
Пользовательские характеристики | |
Состояние | Новое |
Тип | Термопреобразователь платинородий-платиновый эталонный; тип ТППО |
- Цена: Цену уточняйте
