Стойка имеет два регулятора, позволяющих проводить точную настройку необходимого значения давления (вакуума). Визуальный контроль входного давления и давления в системе осуществляется двумя 4-х разрядными цифровыми индикаторами, подключенных к датчикам давления.

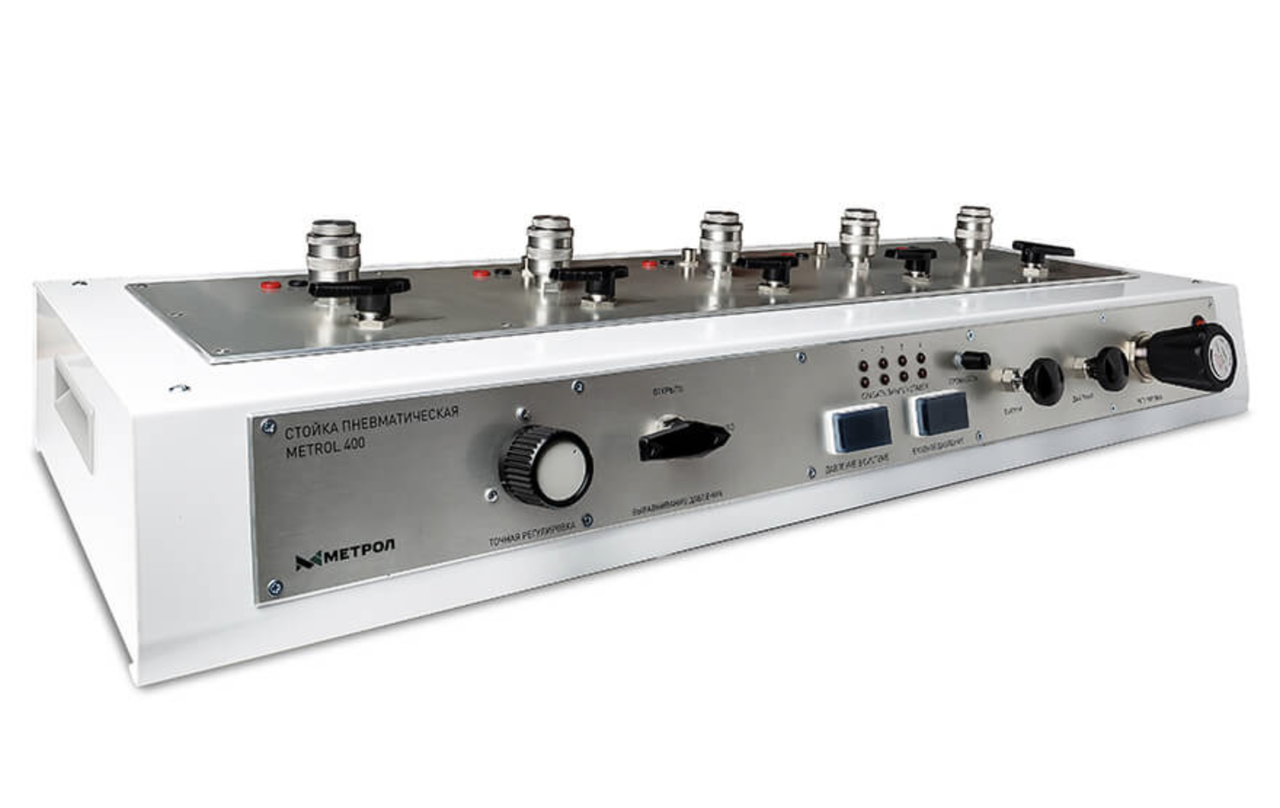

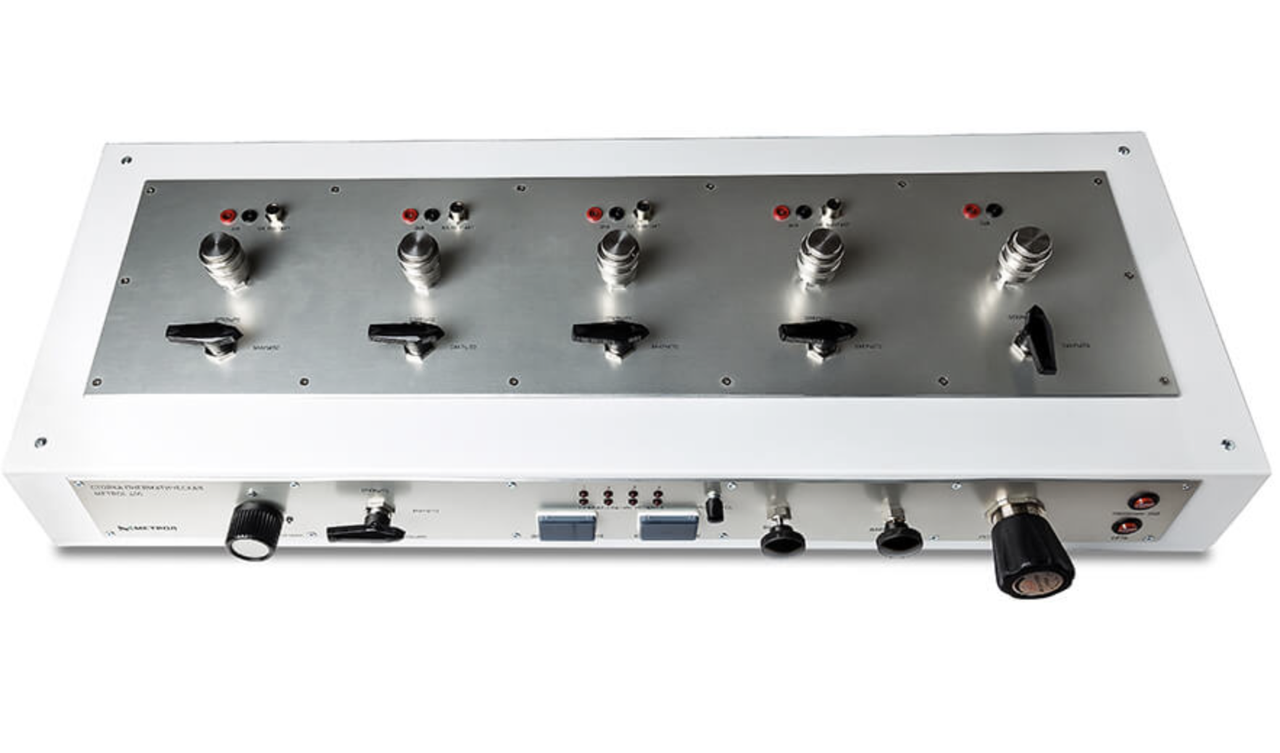

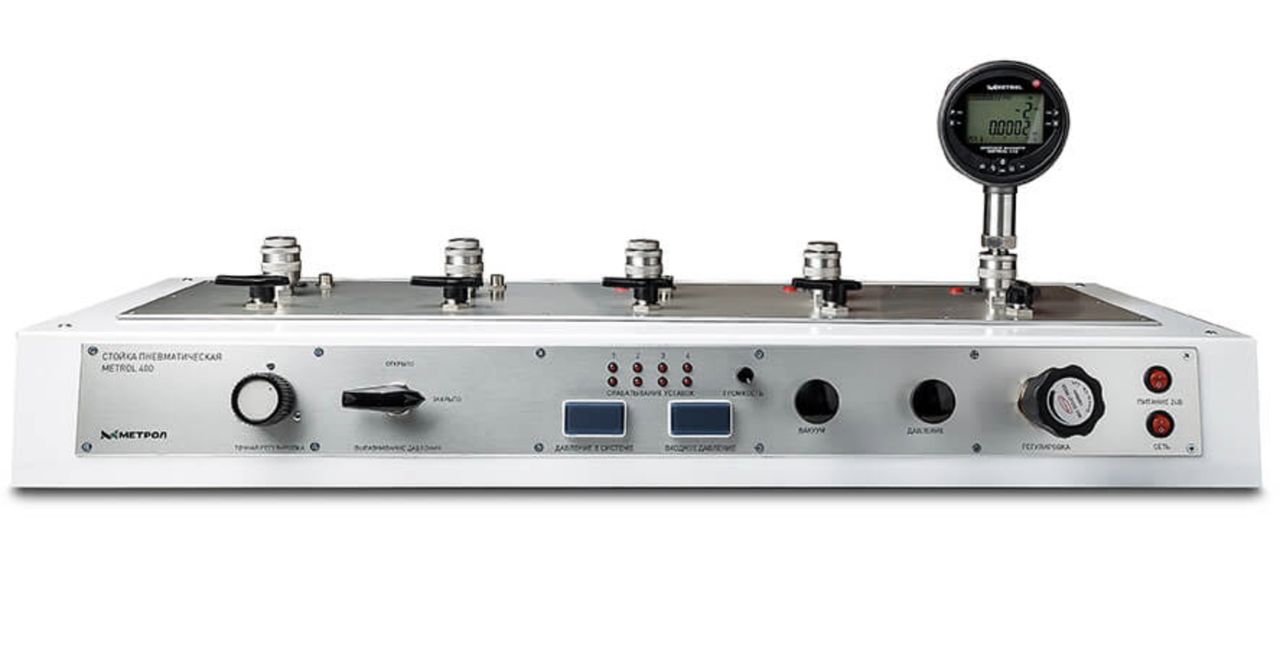

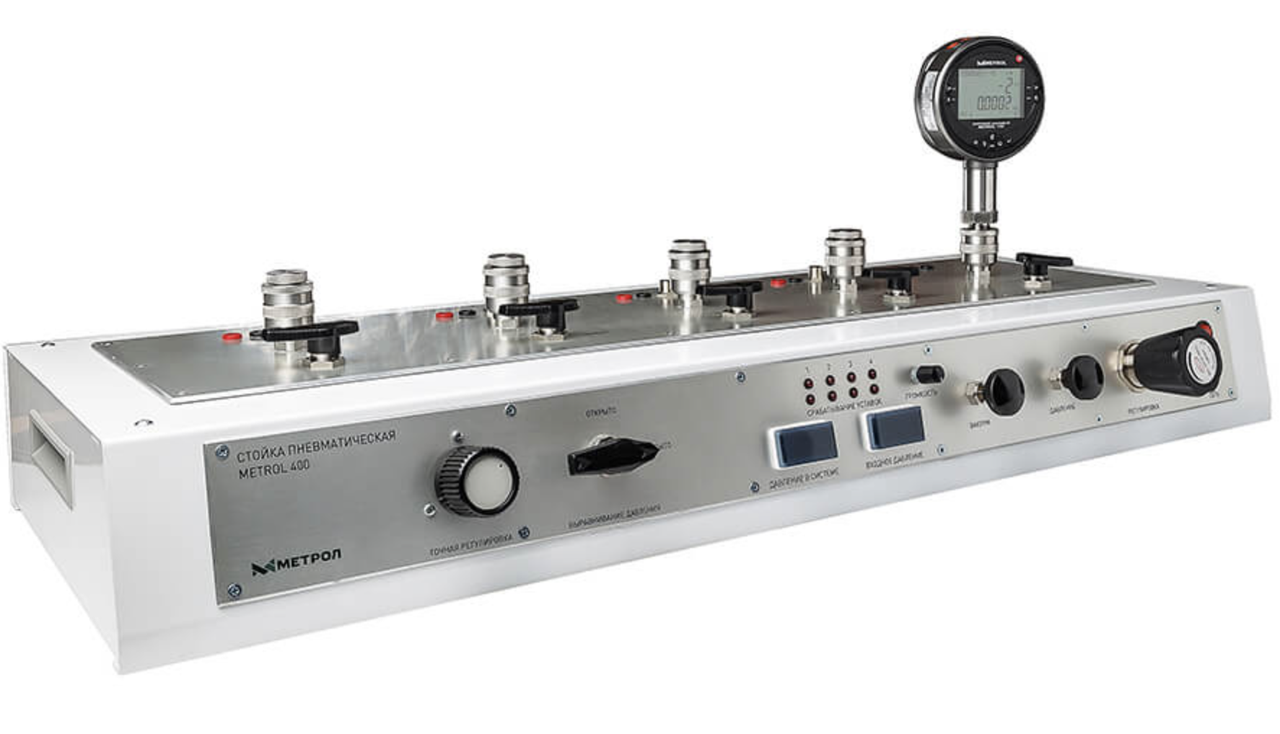

Пневматическая стойка METROL 400 имеет два входных порта для подключения источников создания давления и вакуума, и включает в себя 5 выходных портов, с быстросъемным присоединением с переходными штуцерами на 20 видов резьбы. Расстояние между выходными портами составляет 170 мм, что позволяет одновременно подключить до 5 манометров с диаметром корпуса 160 мм, или 3 манометров с диаметром корпуса 250 мм.
Стойка оснащена блоком питания 24 В, для подключения датчиков давления. Также METROL 400 имеет встроенный блок проверки коммутации электрических контактов реле и электро-контактных манометров (ЭКМ). Блок проверки коммутации электрических контактов имеет световую и звуковую сигнализацию с регулировкой громкости звука. Блок позволяет осуществлять одновременную проверку до 4 реле или ЭКМ.
ХАРАКТЕРИСТИКИМодель | METROL 400-5-2,5 | METROL 400-5-3,5 |
METROL 400-5-4 |
METROL 400-5-6 | METROL 400-5-7 | METROL 400-5-10 | METROL 400-5-16 | METROL 400-5-25 |
Максимальное значение подаваемого давления | 24,1 МПа | 24,1 МПа | 24,1 МПа | 24,1 МПа | 24,1 МПа | 24,1 МПа | 24,1 МПа | 27 МПа |
Диапазоны регулирования давления |
0,05 ... 2,5 МПа |
0,02 ... 3,5 МПа | 0,1 ... 4 МПа | 0,7 ... 6 МПа | 0,25 ... 7 МПа | 0,25 ... 10 МПа | 0,35 ... 16 МПа | 0,36..25 МПа |
Диапазон регулирования разрежения | -0,095 ... 0 МПа | -0,095 ... 0 МПа | -0,095 ... 0 МПа | -0,095 ... 0 МПа | -0,095 ... 0 МПа | -0,095 ... 0 МПа | -0,095 ... 0 МПа | -0,095 ... 0 МПа |
Рабочая температура | 5 ... 50 °С | 5 ... 50 °С | 5 ... 50 °С | 5 ... 50 °С | 5 ... 50 °С | 5 ... 50 °С | 5 ... 50 °С | 5 ... 50 °С |
Относительная влажность при 25°С, не более | 80 % | 80 % | 80 % | 80 % | 80 % | 80 % | 80 % | 80 % |
Тип питания системы | пневматический | пневматический | пневматический | пневматический | пневматический | пневматический | пневматический | пневматический |
Электрическое питание | 220 В, 50Гц | 220 В, 50Гц | 220 В, 50Гц | 220 В, 50Гц | 220 В, 50Гц | 220 В, 50Гц | 220 В, 50Гц | 220 В, 50Гц |
Количество выходных портов | 5 шт | 5 шт | 5 шт | 5 шт | 5 шт | 5 шт | 5 шт | 5 шт |
Тип резьбы выходных портов | М20х1,5 | М20х1,5 | М20х1,5 | М20х1,5 | М20х1,5 | М20х1,5 | М20х1,5 | М20х1,5 |
Габаритные размеры, мм | 1000 х 450 х 190 | 1000 х 450 х 190 | 1000 х 450 х 190 | 1000 х 450 х 190 | 1000 х 450 х 190 | 1000 х 450 х 190 | 1000 х 450 х 190 | 1000 х 450 х 190 |
Вес | 22 кг | 22 кг | 22 кг | 22 кг | 22 кг | 22 кг | 22 кг | 22 кг |
Основные | |
---|---|
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | Пневматические стойки METROL 400 |
- Цена: Цену уточняйте
