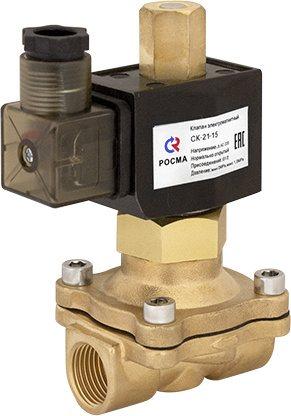

Клапаны электромагнитные (соленоидные), прямого действия

Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред: агрессивных (для корпуса из нержавеющей стали) и неагрессивных к медным сплавам (для корпуса из медного сплава) и каучукам.

Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды.

Принцип работы

Прямого действия

Номинальный диаметр DN, мм

15 / 20 / 25 / 32 / 40 / 50

Исполнение

Нормально закрытый
Нормально открытый

Номинальное напряжение

~220 В, -24 В

Рабочее давление, МПа

Воздух, газ: 0…1,0
Вода: 0…0,7
Масло: 0…0,9

Температура рабочей среды, °С

-5…+90 (NBR),
-5…+120 (Витон)

Температура окружающей среды, °С

-10…+80

Катушка

IP65, DIN-разъем

Потребляемая мощность, Вт

Время срабатывания клапана, мс

Открытие: 20–30
Закрытие: 30–50

Резьба присоединения

G½ / G¾ / G1 / G1¼ / G1½ / G2

Корпус

Медный сплав
Нержавеющая сталь 08Х18Н10

Мембрана

Бутадиен-нитрильный каучук (NBR)
Опция: фторкаучук (Витон)

Надежность

500 000 циклов

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 3712-001-4719015564-2015

Карта заказа

Пример обозначения: СК-21-15

Монтаж и эксплуатация

Как правило, выбор способа подключения СК зависит от технологической линии, арматуры, установленной на объекте, и необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:

1. Сгон и муфта;
2. Переходник-американка;
3. Угловой переходник;
4. Гибкое подключение.

Схема подключения катушки:

Диаграммы пропускной способности

Чертежи

Габаритные и присоединительные размеры (мм), вес (кг)
