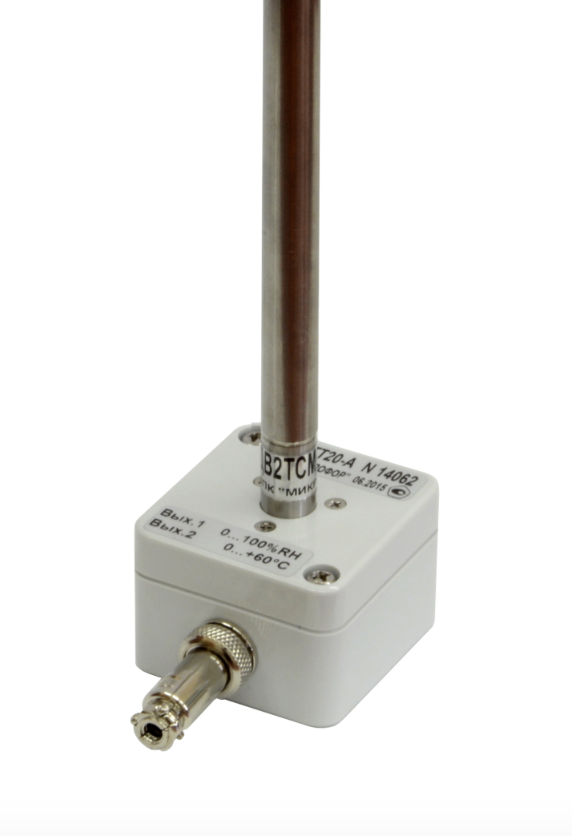

Измерительные преобразователи влажности и температуры ДВ2ТТ20-А с двумя унифицированными токовыми выходами

Преобразователи предназначены:

• для непрерывного преобразования температуры и относительной влажности газообразных сред в выходные токовые сигналы 4-20 мА;

• для работы в составе измерительных систем с токовыми входами или совместно с вторичными приборами различного функционального назначения.

• измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях;
• измерения в свободной атмосфере;
• технологические и холодильные камеры;
• системы вентиляции и кондиционирования;
• регуляторы и приборы КИПиА с аналоговыми токовыми входами для контроля микроклимата;
• измерение влагосодержания сжатого воздуха, азота, инертных и других неагрессивных технологических газов.

• В состав преобразователя ДВ2ТТ20-А входят преобразователь ДВ2ТСМ-Б с двухпроводным интерфейсом µForLAN и цифро-аналоговый преобразователь интерфейса µForLAN в два токовых выхода. Такая компоновка существенно облегчает монтаж и обслуживание измерительной системы, позволяя оперативно снимать и возвращать на место измерительные преобразователи для поверки или перед санитарной обработкой контролируемого объекта;

  Преобразователь ДВ2ТСМ-Б

  Преобразователь интерфейса µForLan в токовые сигналы

• пористый защитный колпачок из нержавеющей стали или фторопласта для защиты сенсоров от аэрозолей и пыли;
• минимальная длина преобразователя - 250 мм;
• преобразователь имеет схему обработки сигналов на основе микроконтроллера со следующими функциями:
  • измерение сигнала по каналам влажности и температуры;
  • вычисление значений относительной влажности, температуры точки росы/инея и температуры;
  • температурная коррекция значения относительной влажности;
  • поддержка протокола ModBus;
  • двух программируемых и масштабируемых токовых выходов;
• На каждый токовый выход может быть выведен любой из следующих параметров:
  • относительная влажность воздуха относительно воды/льда;
  • температура точки росы/инея;
  • температура.
• Преобразователь может комплектоваться кабелем для связи с персональным компьютером и программным обеспечением для конфигурирования преобразователя и градуировки аналоговых каналов.
• Опционально преобразователь интерфейса может оснащаться гермовводом (при необходимости нужно указывать эту опцию при заказе):

Технические характеристики преобразователя приведены в Таблице.

При заказе преобразователя оговаривается длина зонда, величина погрешности (1П, 2П) и диапазон измерения температуры (1Т, 2Т, 3Т), а также значения выводимых параметров, соответствующие минимальному РL (4 мА) и максимальному РH (20 мА) значению выходного тока преобразователя.

1 - Торговая марка.
2 - Исполнение по типу выходного сигнала:
   Т20 – -два токовых выхода 4-20 мА;
3 - Исполнение по рабочему диапазону температур.
4 - Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности.
5 - Конструктивное исполнение:
   ххх - длина вынесенного зонда с чувствительными элементами, мм (250, 500 или 1000 мм);
6 - Тип защитного колпачка:
   II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
   III - пористый из спеченной нержавеющей стали (поры около 25 мкм).

Пример обозначения преобразователя при заказе:

ДВ2ТТ20-1Т-1П-А/250-II

• с двумя аналоговыми выходами по току 4-20мА;
• рабочий диапазон температур от 0 до 60°С;
• предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%;
• выполнен в прямоугольном корпусе с гермовводом и вынесенным зондом длиной 250 мм;
• пористый защитный колпачок из фторопласта.
