Измерительный преобразователь влажности и температуры с цифровым выходным сигналом ДВ2ТС-А

Измерительный преобразователь влажности и температуры предназначен для непрерывного преобразования температуры и относительной влажности газообразных сред в цифровой выходной сигнал по интерфейсу RS-485 и протоколу ModBus.

Преобразователь может быть использован для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, свободной атмосфере в составе многоканальных измерительных систем или совместно с вторичными приборами различного назначения.

В состав преобразователя входят измерительный преобразователь влажности и температуры ДВ2ТСМ-Б с цифровым выходным сигналом по двухпроводному интерфейсу µForLan (®Микрофор), протоколу ModBus и преобразователь интерфейса µForLan – RS-485.

Преобразователь интерфейса закрепляется на вертикальной поверхности двумя винтами и подключается к измерительной системе.

Измерительный преобразователь ДВ2ТСМ-Б вкручивается в преобразователь интерфейса. Такая компоновка существенно облегчает обслуживание измерительной системы, позволяя оперативно снимать и возвращать на место измерительные преобразователи для поверки или перед санитарной обработкой контролируемого объекта.

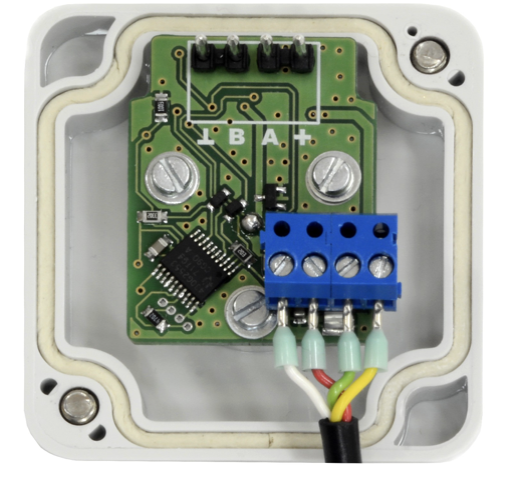

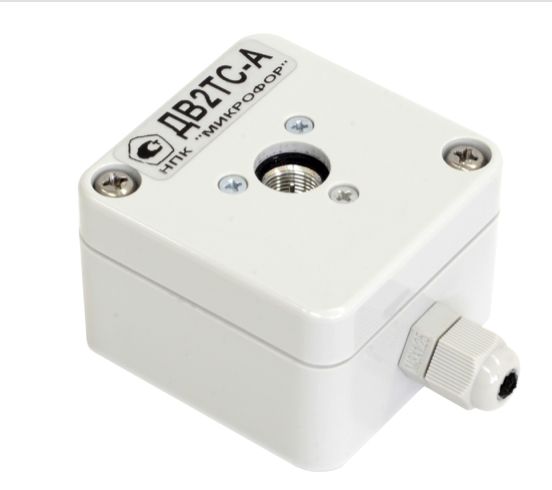

Преобразователь интерфейса µForLan – RS-485 установлен в герметичном прямоугольном корпусе с гермовводом для подключения кабеля питания и съема сигнала и разъемом для установки измерительного преобразователя ДВ2ТСМ-Б.

Для подсоединения напряжения питания и съема выходных сигналов преобразователь оснащен клеммными колодками.

Преобразователь интерфейса µForLan-RS-485 также содержит электронную схему, осуществляющую следующие функции:

- постоянный опрос измерительного преобразователя ДВ2ТСМ-Б с интервалом 2 с;

- считывание заводского номера подключенного к нему преобразователя ДВ2ТСМ-Б и трансляция его внешним устройствам по запросу или при ревизии сети MODBUS;

- передача по запросу внешних устройств измеренных значений влажности и температуры по интерфейсу RS-485 и протоколу MODBUS;

- постоянный контроль напряжения питания преобразователя.

ВНИМАНИЕ! С 2018 года выпускается обновленная версия преобразователя интерфейса. Основные отличия от предыдущей:

- в новой версии сетевой номер преобразователя ДВ2ТС-А записывается и хранится в преобразователе интерфейса µForLan – RS-485. Все преобразователи ДВ2ТСМ-Б имеют сетевой номер 1;

- команда "Запуск преобразования" при работе с новым преобразователем не используется;

- расширен диапазон рабочих напряжений питания преобразователя (до 27 В).

1 - Торговая марка.
2 - Исполнение по типу выходного сигнала:
   С – цифровой по интерфейсу RS-485 и протоколу ModBus;
3 - Исполнение по рабочему диапазону температур.
4 - Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности.
5 - Конструктивное исполнение:
   ххх - длина вынесенного зонда с чувствительными элементами, мм - не указывается для стандартной длины 80 мм:
6 - Тип защитного колпачка:
   II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
   III - пористый из спеченной нержавеющей стали (поры около 25 мкм).

Пример обозначения преобразователя при заказе:

ДВ2ТС-1Т-1П-А-III

измерительный преобразователь влажности и температуры с цифровым выходом по интерфейсу RS-485 и протоколу ModBus, рабочий диапазон температур от 0 до 60°С, предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%, конструктивное исполнение А с вынесенным зондом стандартной длины (80 мм) и пористым защитным колпачком из нержавеющей стали.
