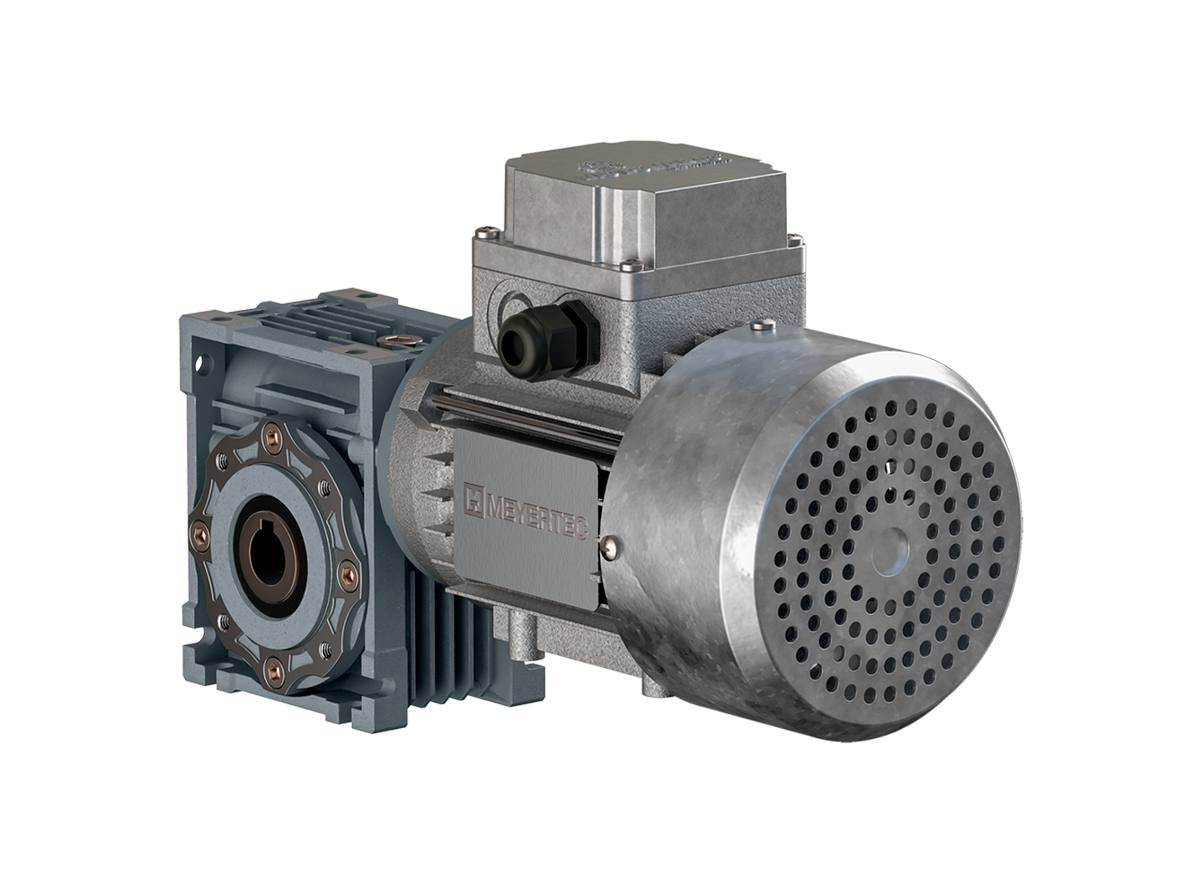

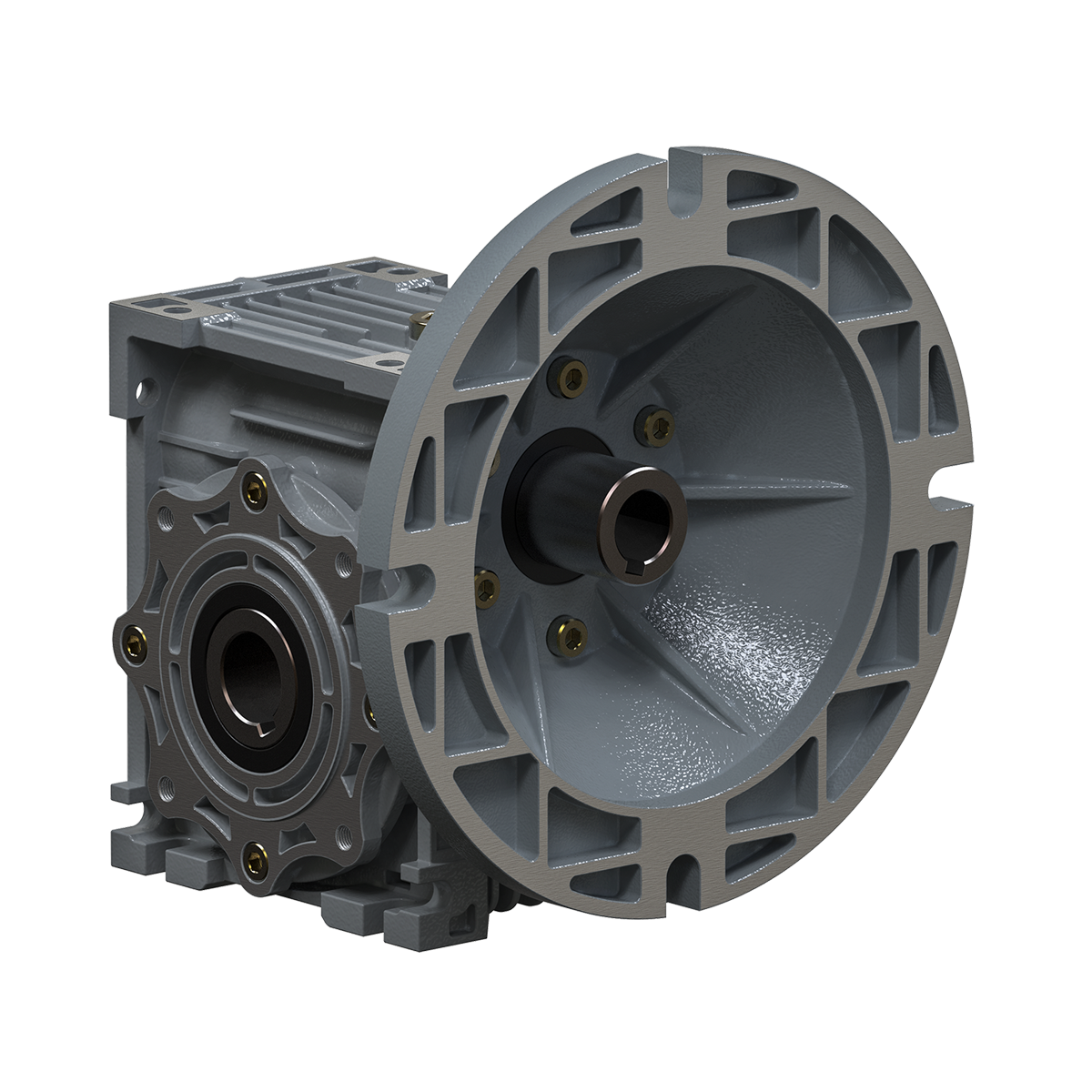

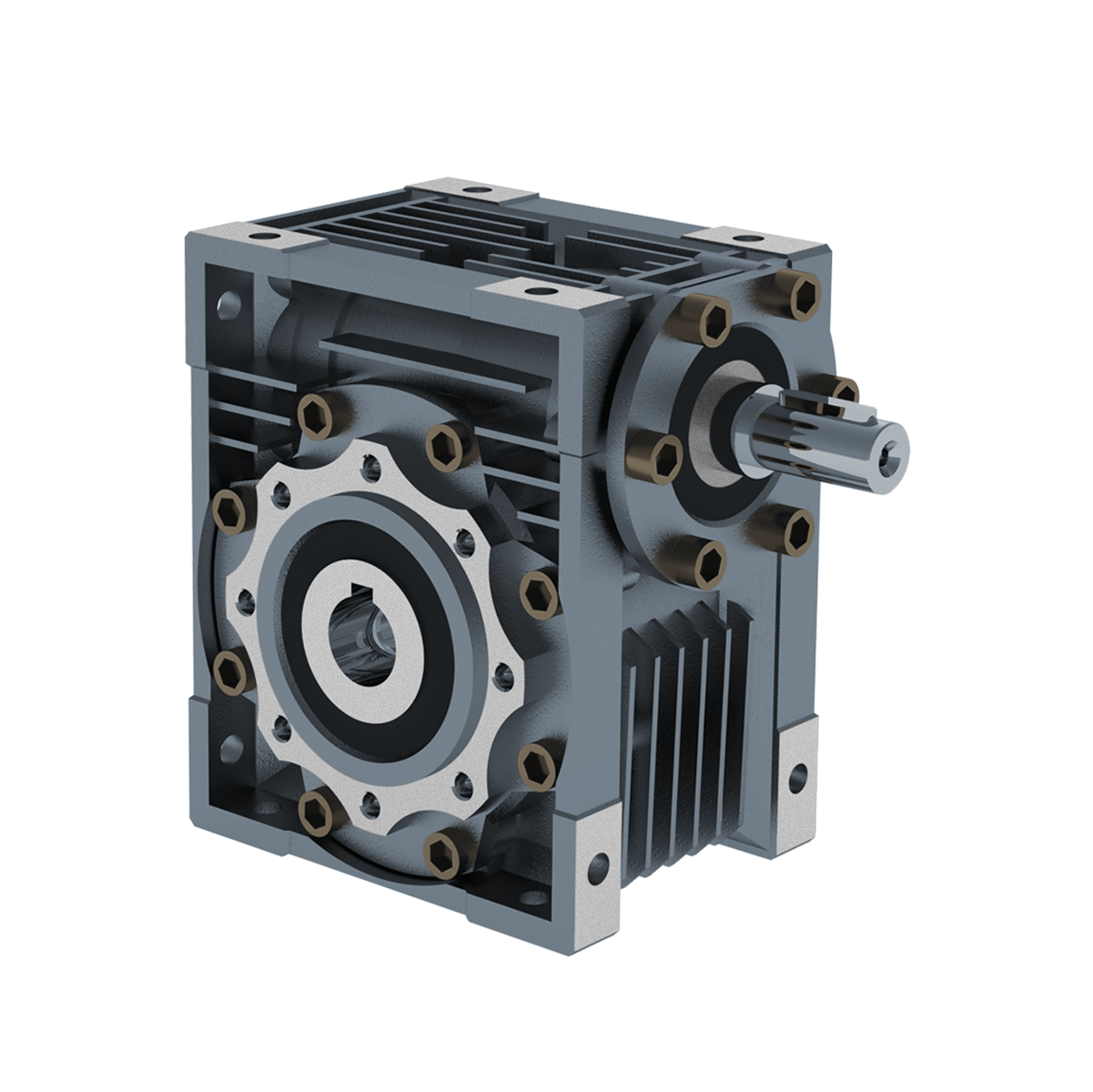

Червячные редукторы MEYERTEC RV и мотор-редукторы MEYERTEC MRV

Цену уточняйте

  • Под заказ, 5 дней
  • Оптом и в розницу
Червячные редукторы MEYERTEC RV и мотор-редукторы MEYERTEC MRV
Червячные редукторы MEYERTEC RV и мотор-редукторы MEYERTEC MRVПод заказ, 5 дней
Цену уточняйте
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    Отдел продаж
  • +375 33 660-04-04
    Склад
  • +375 29 332-93-69
    Специалист по продукции ЭМИС
+375 17 336-337-0
Отдел продаж (добавочный номер 1)
  • +375 29 697-04-04
    Отдел продаж
  • +375 33 660-04-04
    Склад
  • +375 29 332-93-69
    Специалист по продукции ЭМИС
  • День Время работы Перерыв
    Понедельник 09:00 — 17:00
    Вторник 09:00 — 17:00
    Среда 09:00 — 17:00
    Четверг 09:00 — 17:00
    Пятница 09:00 — 17:00
    Суббота Выходной
    Воскресенье Выходной

    * Время указано для региона: Беларусь, Минск

  • +375 17 336-337-0Отдел продаж (добавочный номер 1)
    +375 29 697-04-04Отдел продаж
    +375 33 660-04-04Склад
    +375 29 332-93-69Специалист по продукции ЭМИС
    БеларусьМинскул. Левкова 43, офис 413 Склад: ул. Левкова, 41
    alekspkp

Редуктор MEYERTEC RV представляет собой червячную передачу, заключенную в алюминиевый или чугунный корпус и предназначенную для преобразования крутящего момента и снижения угловой скорости вращения выходного вала. Обладает унифицированными размерами и подходит на замену вышедшим из строя дорогим аналогам.

Мотор-редуктор MEYERTEC MRV состоит из одноступенчатого червячного редуктора MEYERTEC RV и 3-фазного асинхронного двигателя АИС. Выступает в роли приводного механизма различного технологического оборудования.

Преимущества данной модели редуктора / мотор редуктора

  • Простота и надежность конструкции, сочетаемая с высокой точностью изготовления.
  • Коррозионная стойкость изделия.
  • Герметичность конструкции с защитой от пыли и влаги.
  • Плавность и бесшумность работы.
  • Возможность использования редуктора практически с любым технологическим оборудованием.
  • Высокие передаточные числа и крутящий момент.
  • Способность переносить долгие и тяжелые нагрузки.
  • Увеличенный гарантийный срок до 18 месяцев.
  • Возможность использования совместно с устройствами плавного пуска – для продления срока службы редуктора, а также с вариатором UDL или ПЧВ – для бесступенчатого изменения частоты вращения.

Области применения

Червячные редукторы MEYERTEC RV и мотор-редукторы MEYERTEC MRV применяются в различных типах оборудования

Легкая нагрузка

  • Ленточные конвейеры с распределенной нагрузкой
  • Загрузочные механизмы
  • Приводы ворот
  • Приводы легких тельферов
  • Центробежные насосы
  • Вентиляторы
Легкая нагрузка

Средняя нагрузка

  • Ленточные и цепные конвейеры с неравномерно распределенной нагрузкой
  • Машины для пищевой промышленности
  • Сортировальные машины
  • Тяжелые тельферы
  • Подъёмники
  • Лебедки
  • Снегоуборочная техника
  • Автоматические косилки
Средняя нагрузка

Тяжелая нагрузка

  • Строительная техника
  • Прокатные станы
  • Тестомесилки
  • Тяжелое грузоподъёмное оборудование
  • Промышленные мельницы
  • Бетономешалки
  • Оборудование, работающее с ударными нагрузками
  • Грохотильные машины
  • Строгальные станки
  • Эскалаторы
Тяжелая нагрузка

Технические характеристики

  •

Основные материалы, применяемые для изготовления редуктора / мотор-редуктора

  • Корпус – пассивированный алюминий (типоразмеры RV30 – RV110), чугун (типоразмеры RV130 – RV150).
  • Червячный вал – сталь 20Х, закаленная, цементированная в карбюризаторе до поверхностной твердости 56 – 62 HRC, средняя микротвердость при этом составляет 846 – 875 единиц на вершине резьбы и 871 – 893 на дне резьбы. После термообработки червячный вал подвергается нескольким стадиям шлифовки для достижения необходимых параметров гладкости.
  • Червячное колесо – высокооловянистая бронза марки с содержанием олова ≈ 14 %.
  • Окраска корпуса – перед покраской алюминиевый корпус изделия проходит дробеструйную обработку и покрывается антисептиком, после чего окрашивается специальной краской RAL 9010 Silver. Чугунный корпус сначала покрывается антиокислительной краской, затем окрашивается в серебристый цвет.
  • Масло – RV30 – RV90 синтетическое VG 320, RV110 – RV150 минеральное VG 220. Количество заливаемого смазочного материала зависит от монтажной позиции и типоразмера. В таблице приведены данные об объёмах смазочного материала.

Основные характеристики электродвигателя:

  • 3-фазный асинхронный общепромышленного назначения.
  • Частота 50/60 Гц.
  • Напряжение 380 B.
  • Степень защиты IP55.
  • Класс изоляции F.
  • Класс энергоэффективности IE1.
  • Климатическое исполнение У2.
  • Электродвигатели АИС могут иметь фланцы B5 и B14.

Электродвигатели могут быть оснащены датчиками температурной защиты обмоток статора и подшипниковых узлов.

Электродвигатели серии АИС имеют привязку рядов мощностей и установочных размеров в соответствии с Европейскими нормами CENELEC (IEC 60034).

 Масса редукторов

Типоразмер RV

30

40

50

63

75

90

110

130

150

Масса, кг

1,2

2,3

3,5

6,2

9

13

35

48

84

Количество заливаемого масла

Монтажная позиция

B3

B6

B7

B8

V5

V6

RV25

0,023

RV30

0,05

RV40

0,1

RV50

0,15

RV63

0,3

RV75

0,5

RV90

1

RV110

3

2,5

2,5

2,2

3

2,2

RV130

4,5

3,5

3,5

3,3

4,5

3,3

RV150

7

5,1

5,1

5,4

7

5,1

Монтажные позиции

Монтажные позиции MEYERTEC RV

Технические характеристики электродвигателей

Типоразмер

АИС56

АИС63

АИС71

АИС80

АИС90

АИС100

АИС112

АИС132

АИС160

Модификация

A4

B4

A4

B4

A4

B4

A4

B4

S4

LA4

LA4

LB4

M4

MA4

132M4

132LC4

160L4

Мощность кВт.

0,06

0,09

0,12

0,18

0,25

0,37

0,55

0,75

1,1

1,5

2,2

3,0

4,0

5,5

7,5

11

15

Масса кг

4

4,5

4,7

4,8

6,0

6,3

10

11

12

14

19,2

23

29

35,7

55

64

86

Установочные размеры под электродвигатель

Присоединительные размеры под электродвигатель соответствуют стандарту DIN и подходят для использования с двигателями АИС. Для использования редукторов с двигателями АИР представлена таблица совместимости. Одинаковым цветом в таблице выделены взаимозаменяемые электродвигатели.

ГОСТ

АИР56

АИР63

АИР71

АИР80

АИР90

АИР100

АИР112

АИР132

Мощность (кВт), кол-во полюсов

0,18-2,

0,37-2

0,75-2

1,5-2

3,0-2

4-2

7,5-2

11-2

0,25-2

0,55-2

1,1-2

2,2-2

2,2-4

5,5-2

5,5-4

7,5-4

0,12-4

0,25-4

0,55-4

1,1-4

1,5-6

3-4

3-6

11-4

0,18-4

0,37-4

0,75-4

1,5-4

0,75-8

4-4

4-8

5,5-6



0,18-6

0,37-6

0,75-6

1,1-8

2,2-6

2,2-8

7,5-6



0,25-6

0,55-6

1,1-6



1,5-8

3-8

4-8





0,25-8

0,37-8







5,5-8







0,55-8









D фланца, B5

140

160

200

200

250

250

300

350

D фланца, B14

 99/80

110

d вала, мм

11

14

19

22

24

28

32

38

IEC (DIN)

АИС56

АИС63

АИС71

АИС80

АИС90

АИС100

АИС112

АИС132

Мощность (кВт), кол-во полюсов

0,09-2

0,18-2

0,37-2

0,75-2

1,5-2

3-2

4-2

5,5-2

0,12-2

0,25-2

0,55-2

1,1-2

2,2-2

2,2-4

5,5-2

7,5-2

0,06-4

0,12-4

0,25-4

0,55-4

1,1-4

3-4

4-4

5,5-4

0,09-4

0,18-4

0,37-4

0,75-4

1,5-4

1,5-6

2,2-6

7,5-4



0,09-6

0,18-6

0,37-6

0,75-6

0,75-8

1,5-8

3-6



0,12-8

0,25-6

0,55-6

1,1-6

1,1-8



4-6





0,09-8

0,18-8

0,37-8





5,5-6





0,12-8

0,25-8

0,55-8





2,2-8















3-8

D фланца, B5

120

140

160

200

200

250

250

300

D фланца, B14

 80

90

105

120

140

160

160

 -

d вала, мм

9

11

14

19

24

28

28

38

Обозначение присоединительных размеров фланца

Таблица. Установочные и присоединительные размеры фланцев

RV

Тип фланца

P

M

N

D

7,5

10

15
