Назначение Предназначен для визуального отображения измеряемого избыточного давления жидкостей, паров и газов, а также преобразования значения давления в сигнал постоянного тока 4–20 мА c одновременной выдачей цифрового сигнала в стандарте 10Base-T (Ethernet) во внешнюю систему сбора информации по протоколу MODBUS. Область применения Применяется в жилищно-коммунальном хозяйстве, в системах централизованного контроля и управления технологическими процессами на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования. |
|
АДМ-100.2.2 - три прибора в одном корпусе. |

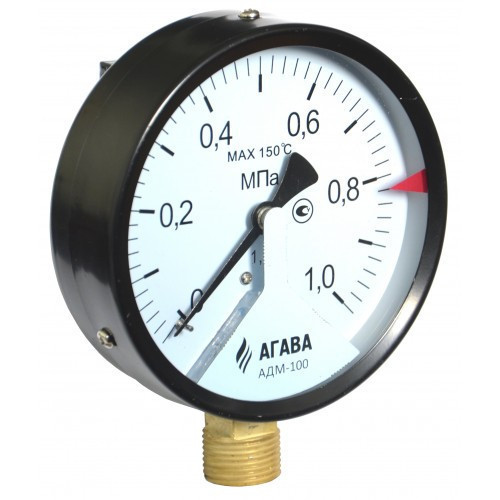

Отличительные особенности стрелочного манометра АДМ-100.2.2 |
Для передачи информации в системы диспетчеризации доступна бесплатная версия ОРС-сервера AgavaOPC-Modbus. |
Технические характеристики:
- Верхний предел измерения – 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа.
- Выходной сигнал – 4–20 мА.
- Напряжение питания – от 12 до 24 В.
- Потребляемый ток – до 60 мА.
- Интерфейс – ETHERNET.
- Класс точности по выходным сигналам – 1,5, по показаниям измерителя - 1,5 / 2,5.
- Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 – от -10 до +55 °С.
- Температура измеряемой среды – от -10 до +80 °С.
- Защита от воды и пыли – IP 20.
- Материал штуцера – латунь, материал корпуса – сталь черная, материал механизма – латунь, материал рабочей камеры – латунь.
- Предельное давление перегрузки – 120 % от верхнего предела измерений.
- Присоединительная резьба к отбору давления – М20х1,5; G1/2.
- Диаметр корпуса – 100 мм.
- Расположение штуцера – радиальное.
- Рабочая среда – жидкости и газы, не агрессивные к материалам измерителя.
- Передача регистрируемых параметров на компьютер с помощью бесплатной программы АГАВА ИРВ-01. Регистратор для АДМ-100.
Регистратор-АДМ
Для пользователей измерителя АДМ-100.2 существует программное обеспечение для персональных компьютеров "Регистратор-АДМ", предназначенное для эксплуатации совместно с измерителями из линейки АДМ-100.2, выпускаемыми КБ АГАВА. Вариант распространяется бесплатно.
Измеритель давления АДМ-100.2.2 выпускается в следующих модификациях:
Изделие | Описание | Присоединительная резьба |
---|---|---|
АДМ-100.2.2-0,16 | Диапазоны: 0...160 кПа, 4–20 мА | М20х1,5 |
АДМ-100.2.2-0,25 | Диапазоны: 0...250 кПа, 4–20 мА | М20х1,5 |
АДМ-100.2.2-0,4 | Диапазоны: 0...400 кПа, 4–20 мА | М20х1,5 |
АДМ-100.2.2-0,6 | Диапазоны: 0...600 кПа, 4–20 мА | G1/2 |
АДМ-100.2.2-1,0 | Диапазоны: 0...1 МПа, 4–20 мА | М20х1,5 |
АДМ-100.2.2-1,6 | Диапазоны: 0...1,6 МПа, 4–20 мА | М20х1,5 |
АДМ-100.2.2-2,5 | Диапазоны: 0...2,5 МПа, 4–20 мА | М20х1,5 |
АДМ-100.2.2-4,0 | Диапазоны: 0...4,0 МПа, 4–20 мА | М20х1,5 |
АДМ-100.2.2-6,0 | Диапазоны: 0...6,0 МПа, 4–20 мА | М20х1,5 |
Схема внешних электрических соединений
Основные | |
---|---|
Производитель | АГАВА |
Страна производитель | Россия |
- Цена: Цену уточняйте
