Модуль дискретных входов и выходов для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON).
Модуль может использоваться совместно с программируемыми контроллерами ОВЕН ПЛК или др.
МДВВ работает в сети RS-485 при наличии в ней «мастера», при этом сам МДВВ не является «мастером» сети.
Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.
Основные функции
- 12 дискретных входов для подключения контактных датчиков и транзисторных ключей n-p-n типа
- Возможность использования любого дискретного входа в режиме счетчика (максимальная частота сигнала – 1 кГц)
- 8 встроенных дискретных выходных элементов в различных комбинациях:
– э/м реле 8 А 220 В;
– оптотранзисторный ключ 400 мА 60 В;
– оптосимистор 0,5 А 300 В;
– для управления твердотельным реле - Возможность генерации ШИМ-сигнала любым из выходов
- Автоматический перевод исполнительного механизма в аварийный режим работы при нарушении сетевого обмена
- Поддержка распространенных протоколов Modbus (ASCII, RTU), DCON, ОВЕН
- Бесплатная программа «КОНФИГУРАТОР МДВВ»:
– конфигурирование прибора на ПК;
– регистрация состояния дискретных входов и выходных элементов (скважности ШИМ) - Помехоустойчивость благодаря:
– встроенному импульсному источнику питания 90...264 В 47...63 Гц;
– гальванической развязке в цепях выходов, питания и интерфейса RS-485;
– применению защитных элементов в цепях дискретных входов
Бесплатно: OPC-сервер, библиотеки WIN DLL.
Обращаем Ваше внимание на новую линейку модулей ввода/вывода Мх110
Обращаем Ваше внимание на модули линейки Мх110
Тип | Старая линейка | Линейка Мх110 |
Аналоговый ввод | МВА8 | МВ110-224.8А МВ110-24(220).8АС МВ110-224.2А МВ110-224.2АС |
Дискретный ввод | МДВВ
| МВ110-224.16Д МВ110-224.16ДН МВ110-24(220).32ДН |
Дискретный ввод\вывод | МК110-224.8Д.4Р МК110-224.8ДН.4Р | |
Дискретный вывод | МВУ8
| МУ110-224.8К МУ110-224.8Р МУ110-224.16К МУ110-224.16Р МУ110-24(220).32Р |
Аналоговый вывод | МУ110-224.8И МУ110-224.6У |
Модули линейки Мх110 обладают расширенным функционалом и улучшенными техническими характеристиками по отношению к старой линейке (МВА8, МВУ8, МДВВ)
Технические характеристики
Напряжение питания | 90...264 В перем. тока частотой 47...63 Гц |
Потребляемая мощность | не более 12 ВА |
Количество дискретных входов | 12 |
Тип датчика, подключаемого к дискретному входу | «сухой» контакт, |
Максимальная частота входного сигнала | 1 кГц |
Количество выходов | 8 |
Тип интерфейса | RS-485 |
Скорость передачи данных, кбит/с | 2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2 |
Максимальная длина линии связи | 1200 м |
Протоколы передачи данных | ОВЕН |
Максимальное количество модулей в сети: | |
— для протокола ОВЕН при длине сетевого адреса 8 бит | 32 |
— для протокола ОВЕН при длине сетевого адреса 11 бит | 256 |
— для протокола Modbus | 256 |
Тип корпуса | на DIN-рейку Д9 |
Габаритные размеры корпуса | 157×86×58 мм |
Степень защиты корпуса | IP20 |
Характеристики выходных элементов
Обозн. | Тип выходного элемента | Электрические характеристики |
Р | электромагнитное реле | 8 А при 220 В 50 Гц (cos φ>0,4) |
К | транзисторная оптопара структуры n–p–n-типа | 400 мА при 60 В |
С | симисторная оптопара для управления однофазной нагрузкой | 50 мА при 250 В (пост. откр. симистор) |
Т | выход для управления твердотельным реле | выходное напряжение 4...6 В |
Условия эксплуатации
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |

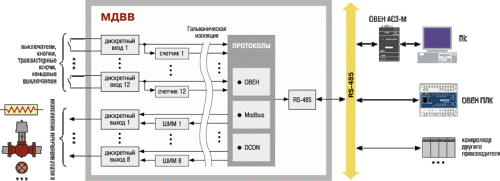

Функциональная схема прибора
Интерфейс RS-485
В МДВВ установлен модуль интерфейса RS-485, позволяющий:
- конфигурировать прибор на ПК (программа-конфигуратор представляется бесплатно);
- передавать в сеть сигналы с дискретных входов;
- получать из сети сигналы состояния дискретных выходов и скважность ШИМ;
- регистрировать состояние дискретных входов и выходов прибора.
МДВВ может работать в сети только при наличии в ней «мастера». «Мастером» сети RS-485 может быть персональный компьютер, программируемый контроллер, например ОВЕН ПЛК, и т.д.
Подключение МДВВ к ПК производится через адаптер ОВЕН АС3-М или АС4.
Поддержка протоколов ОВЕН, Modbus, DCON
Для сетевого обмена с МДВВ пользователь может выбрать один из четырех протоколов: ОВЕН, Modbus RTU, Modbus ASCII или DCON. Конфигурирование МДВВ осуществляется по протоколу ОВЕН.
Поддержка распространенных протоколов Modbus и DCON позволяет МДВВ работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.
Интеграция в АСУ ТП
При интеграции МДВВ в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для МДВВ:
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки DLL для быстрого написания драйверов.
Дискретные входы МДВВ
МДВВ имеет 12 дискретных входов, к которым можно подключать устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.) или транзисторные ключи n-p-n типа.
Каждый дискретный вход может работать в одном из двух режимов:
- ON/OFF, при котором непосредственно считывается состояние входа;
- режим счетчика.
Работа дискретного входа в режиме счетчика
При работе в режиме счетчика в сеть передается количество импульсов, поступивших на дискретный вход. Максимальная частота импульсов счета составляет 1 кГц.
Размер переменной счета равен 16 бит. При переполнении счетчика его значение автоматически обнуляется и счет продолжается.
При пропадании питания результаты счета сохраняются в энергонезависимой памяти прибора.
Дискретные выходы МДВВ для управления исполнительными механизмами
В приборе по желанию заказчика могут быть установлены в различных комбинацях 8 дискретных выходных элементов (ВЭ): э/м реле, транзисторные или симисторные оптопары, выходы для управления твердотельным реле.
МДВВ позволяет непосредственно управлять дискретными выходами и подключенными к ним исполнительными механизмами через сеть RS-485. Благодаря этому МДВВ может быть использован в качестве модуля выходов для любой SCADA-системы или программируемого контроллера, например ОВЕН ПЛК.
Управление дискретными выходами МДВВ возможно в двух режимах:
- ON/OFF, при котором дискретный выходной элемент включается и выключается по сигналу из сети;
- ШИМ, при котором прибор по сигналу скважности из сети самостоятельно генерирует ШИМ-сигнал.
МДВВ генерирует ШИМ с высокой точностью, которую нельзя обеспечить при передаче команд включения и отключения ВЭ через низкоскоростную сеть RS-485. Период ШИМ для дискретного ВЭ задается пользователем.
В случае аварии системы управления или при обрыве связи прибор переводит дискретные выходы в безопасное состояние, заданное заранее.

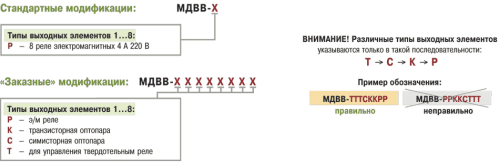

Модификации

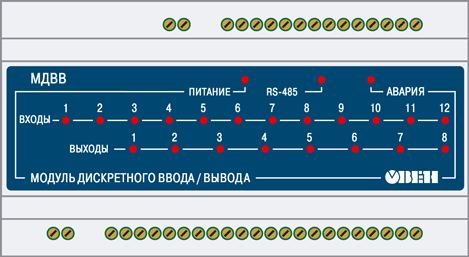

Элементы управления
Показания светодиодных индикаторов
![]() | Отображают состояние дискретных выходных элементов (светятся при включении). |
![]() | Отображают состояние дискретных входов (светятся при включении). |
![]() | Светится при подаче питания на прибор. |
![]() | Мигает при обмене данными по сети RS-485. |
![]() | Светится, если хотя бы один из каналов управления перешел в аварийное состояние. |
Схемы подключения
Общая схема подключения прибора МДВВ
Схемы подключения выходных элементов
Комплектность
- Прибор МДВВ
- Компакт-диск с ПО
- Паспорт и руководство по эксплуатации
- Гарантийный талон
