Назначение ОВЕН МВА8

Восьмиканальный универсальный измерительный модуль ввода для распределенных систем управления в сети RS-485.

Может использоваться в качестве модуля расширения входов для ОВЕН ПЛК или программируемых контроллеров других производителей.

Модуль ввода МВА8 работает в сети RS-485 при наличии в ней «мастера», при этом сам МВА8 не является «мастером» сети.

Модуль ввода выпускается в корпусе типа Д9 с креплением на DIN-рейку.

Основные функции модуля ввода

  • Восемь универсальных входов для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и других физических величин
  • Цифровая фильтрация и коррекция входных сигналов, масштабирование показаний датчиков с унифицированным выходным сигналом (активных датчиков)
  • Передача измеренных значений по интерфейсу RS-485
  • Поддержка распространенных протоколов Modbus (ASCII, RTU), DCON, ОВЕН
  • Бесплатная программа «КОНФИГУРАТОР МВА8»:
    – конфигурирование прибора на ПК;
    – регистрация текущих измерений.
  • Помехоустойчивость благодаря импульсному источнику питания 90...264 В частотой 47...63 Гц

Бесплатно в комплект поставки модуля ввода входят: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.
Обращаем Ваше внимание на новую линейку модулей ввода/вывода Мх110

Обращаем Ваше внимание на модули линейки Мх110

Тип

Старая линейка

Линейка Мх110

Аналоговый ввод

МВА8

МВ110-224.8А

МВ110-24(220).8АС

МВ110-224.2А

МВ110-224.2АС

Дискретный ввод

МДВВ

МВ110-224.16Д

МВ110-224.16ДН

МВ110-24(220).32ДН

Дискретный ввод\вывод

МК110-224.8Д.4Р

МК110-224.8ДН.4Р

Дискретный вывод

МВУ8

МУ110-224.8К

МУ110-224.8Р

МУ110-224.16К

МУ110-224.16Р

МУ110-24(220).32Р

Аналоговый вывод

МУ110-224.8И

МУ110-224.6У

Модули линейки Мх110 обладают расширенным функционалом и улучшенными техническими характеристиками по отношению к старой линейке (МВА8, МВУ8, МДВВ)



Технические характеристики


Питание

Напряжение питания

90...245 В переменного тока частотой 47...63 Гц

Потребляемая мощность

не более 6 ВА

Входы

Количество входов

8

Минимальное время опроса одного входа

0,3 с

Минимальное время опроса восьми входов

2 с

Напряжение источника питания активных датчиков

24±3 В постоянного тока

Максимальный ток нагрузки источника питания активных датчиков

180 мА

Входное сопротивление при измерении:

— напряжения

>100 кОм

— тока (внешний резистор)

100 Ом ± 0,1 %

Макс. напряжение перегрузки на входе

15 В

Интерфейс

Тип интерфейса

RS-485

Скорость передачи данных, кбит/с

2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2

Максимальная длина линии связи

1200 м

Протокол передачи данных

ОВЕН
Modbus RTU
Modbus ASCII
DCON

Максимальное количество модулей в сети:

— для протокола ОВЕН при длине сетевого адреса 8 бит

32

— для протокола ОВЕН при длине сетевого адреса 11 бит

256

— для протокола Modbus

256

Процессор

Встроенный процессор

AТMega 128

Таймер

сторожевой

Гальваническая изоляция

Допустимое напряжение изоляции между входами и линией интерфейса

1500 В

Корпус

Тип корпуса

на DIN-рейку Д9

Габаритные размеры корпуса

157×86×58 мм

Степень защиты корпуса

IP20

Условия эксплуатации

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)

не более 80 %

Характеристики измерительных датчиков

Тип датчика

Диапазон измерений

Предел основной приведенной погрешности

ТСМ (Cu50) W100=1,426

–50...+200 °С

0,25 %

ТСМ (50М) W100=1,428

–190...+200 °С

0,25 %

ТСП (Pt50) W100=1,385

–200...+750 °С

0,25 %

ТСП (50П) W100=1,391

–200...+750 °С

0,25 %

ТСМ (Cu100) W100=1,426

–50...+200 °С

0,25 %

ТСМ (100М) W100=1,428

–190...+200 °С

0,25 %

ТСП (Pt100) W100=1,385

–200...+750 °С

0,25 %

ТСП (100П) W100=1,391

–200...+750 °С

0,25 %

ТСН (Ni100) W100=1,617

–60...+180 °С

0,25 %

ТСМ (Cu500) W100=1,426

–50...+200 °С

0,25 %

ТСМ (500М) W100=1,428

–190...+200 °С

0,25 %

ТСП (Pt500) W100=1,385

–200...+650 °С

0,25 %

ТСП (500П) W100=1,391

–200...+650 °С

0,25 %

ТСН (Ni500) W100=1,617

–60...+180 °С

0,25 %

ТСМ (Cu1000) W100=1,426

–50...+200 °С

0,25 %

ТСМ (1000М) W100=1,428

–190...+200 °С

0,25 %

ТСП (Pt1000) W100=1,385

–200...+650 °С

0,25 %

ТСП (1000П) W100=1,391

–200...+650 °С

0,25 %

ТСН (Ni1000) W100=1,617

–60...+180 °С

0,25 %

ТХК (L)

–200...+800 °С

0,5 %

ТЖК (J)

–200...+1200 °С

0,5 %

ТНН (N)

–200...+1300 °С

0,5 %

ТХА (K)

–200...+1300 °С

0,5 %

ТПП (S)

0...+1750 °С

0,5 %

ТПП (R)

0...+1750 °С

0,5 %

ТПР (В)

+200...+1800 °С

0,5 %

ТВР (А-1)

0...+2500 °С

0,5 %

ТВР (А-2)

0...+1800 °С

0,5 %

ТВР (А-3)

0...+1600 °С

0,5 %

ТМК (Т)

–200...+400 °С

0,5 %

Сигналы тока 0...5 мА; 0...20 мА; 4...20 мА

0...100 %

0,25 %

Сигналы напряжения –50...+50 мВ; 0...1 В

0...100 %

0,25 %

Датчик положения задвижки:

– резистивный (до 900 Ом)

0...100 %

не устанавливается

– токовый 0(4)...20 мА

0...100 %

не устанавливается

– токовый 0...5 мА

0...100 %

не устанавливается



Функциональная схема прибора


Функциональная схема модуля ввода МВА8

Интерфейс RS-485

В модуле ввода МВА8 установлен модуль интерфейса RS-485, позволяющий:

  • конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
  • передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров.

МВА8 может работать в сети только при наличии в ней «мастера». «Мастером» сети RS-485 может быть персональный компьютер или программируемый контроллер, например ОВЕН ПЛК.

Подключение МВА8 к ПК производится через адаптер ОВЕН АС3-М или АС4.

Поддержка протоколов ОВЕН, Modbus, DCON

Для сетевого обмена с МВА8 пользователь может выбрать один из четырех протоколов: ОВЕН, Modbus RTU, Modbus ASCII или DCON. Конфигурирование модуля ввода МВА8 осуществляется по протоколу ОВЕН.

Поддержка распространенных протоколов Modbus и DCON позволяет МВА8 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Интеграция в АСУ ТП

При интеграции модуля ввода МВА8 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для МВА8:

  • драйвер для Trace Mode;
  • сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей -технологию;
  • библиотеки DLL для быстрого написания драйверов.

Универсальные входы

Модуль ввода оснащен восемью универсальными входами, к которым в произвольной комбинации могут быть подключены любые из следующих первичных преобразователей (датчиков):

  • термопреобразователи сопротивления медные и платиновые ТСМ/ТСП 50, 100, 500, 1000 Ом, никелевые ТСН 100, 500, 1000 Ом;
  • термопары ТХК(L), ТХА(K), ТНН(N), ТЖК(J), ТПП(R), ТПП(S), ТПР(B), ТВР(A-1), ТВР(A-2), ТВР(A-3), ТМК(T);
  • активные датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения –50...+50 мВ, 0... 1 В;
  • элементы и устройства, имеющие «сухой» контакт (к каждому входу можно подключить два таких устройства);

а также датчики положения задвижек с резистивным или токовым выходом

Цифровые фильтры

Модуль ввода имеет восемь цифровых фильтров, работающих независимо друг от друга и предназначенных для подавления внешних помех. Параметры цифровых фильтров задаются при программировании модуля.

Блок питания

Модуль ввода оснащен импульсным блоком питания (БП). В состав БП входит дополнительный источник постоянного тока, гальванически изолированный от остальных элементов схемы и предназначенный для питания активных датчиков.



Схемы подключения

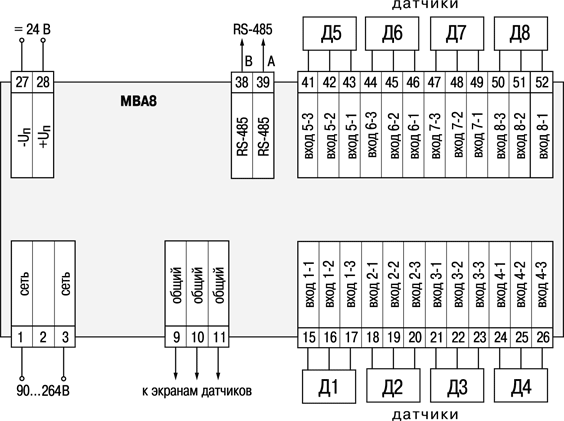

Общая схема подключения МВА8

Схемы подключения измерительных датчиков к универсальным входам

Термопреобразователь сопротивления ТСМ/ТСП
Термопара
Датчик с унифицированным выходным сигналом тока

Схемы подключения измерительных датчиков к универсальным входам

Датчик с унифицированным выходным сигналом напряжения
Устройство с «сухим» контактом




Комплектность


  1. Прибор МВА8
  2. Компакт-диск с ПО
  3. Паспорт и руководство по эксплуатации
  4. Гарантийный талон














Характеристики
Основные
Производитель ОВЕН
Страна производительРоссия
СостояниеНовое
Пользовательские характеристики
ТипМВА8 модуль ввода аналоговый
