Модуль аналогового ввода МВ110-pH
Цену уточняйте
- Нет в наличии
Назначение модуля аналогового ввода МВ110-224.pH
- Измерение значения рН контролируемой среды (показателя активности ионов водорода), либо значения окислительно-восстановительного потенциала (Eh)
- Измерение температуры контролируемой среды
- Передача результатов измерений в сеть RS-485
Приборы применяются для работы в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.
Прибор имеет следующие группы гальванически изолированных цепей:
- цепи питания прибора;
- цепи интерфейса RS-485;
- цепи измерительных входов.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля МВ110-224.pH
- Измерение pH от 0 до 14
- Измерение ОВП (Eh) от от минус 1000 до плюс 1000 (мВ)
- Возможность коррекции по температуре
- Напряжение питания: ~220 В или =24 В (универсальный источник питания)
Модули Мх110 ориентированы в первую очередь на отечественного потребителя
Мх110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:
- короткие сроки производства и поставки;
- удобство приобретения через широкую дилерскую сеть;
- гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
- подробную документацию полностью на русском языке;
- грамотную техническую поддержку и обучение;
- открытость вашим идеям при расширении линейки.
Совместимые электроды:
Электрод Etatron D.C. ph/RX (AEL0004901 CAEJEB) (погрешность +- 0,4)
Электрод HI2910 (Hanna Instruments) (погрешность +-0,1)
Технические характеристики
| Наименование | Значение |
| Напряжение питания прибора | от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или от 20 до 60 В постоянного тока (номинальное напряжение 24 В) |
| Потребляемая мощность, Вт, не более | 5 |
| Количество измерительных каналов: | |
| – рН (или Eh) | 1 |
| – Т | 1 |
| Входное сопротивление тракта рН (Eh) в нормальных климатических условиях, не менее, Ом | 1,4×1012 |
| Электрическое сопротивление измерительного электрода | от 0 до 1000 МОм |
| Электрическое сопротивление вспомогательного электрода (сравнения) | от 0 до 20 кОм |
| Предел допускаемых значений дополнительных погрешностей при измерении входных параметров (pH, Eh, Т), вызванных изменением температуры окружающего воздуха от нормальной на каждые 10°С изменения температуры, не более | 0,5 предела допускаемых значений основной абсолютной погрешности соответствующих параметров |
| Время обновления данных измерений, с, не более | 5 |
| Режимы температурной компенсации | автоматический; ручной |
| Тип подключаемого термометра сопротивления для измерения температуры (Т) контролируемой среды Схема подключения Тип подключения | Pt100; Pt1000. двухпроводная; трёхпроводная. на клеммные винтовые контакты |
| Тип разъёмов электродной системы: – измерительного электрода (или комбинированного электрода) – вспомогательного электрода |
штекер BNC (или вилка СР-50-74П); штырь типа Banan (диаметр 4 мм) |
| Интерфейс связи с Мастером сети | RS-485 |
| Протоколы связи, используемые для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее: – между корпусом прибора и остальными цепями – между цепью входного напряжения питания (Сеть 220В) и измерительными цепями (pH, Eh, Т) цепями – между цепью входного напряжения питания (Сеть 220В) и цепью интерфейса RS-485 – между цепью интерфейса RS-485 и измерительными цепями (pH, Eh, Т) |
3,0 3,0 1,5 1,5 |
| Габаритные размеры прибора, мм | 63×110×74 |
| Масса прибора, кг, не более | 0,25 |
| Средний срок службы, лет | 8 |
Метрологические характеристики прибора
| Измеряемая величина | Единицы измерения | Диапазон измерения | Дискретность (цена единиц младшего разряда) | Предел допускаемых значений основной абсолютной погрешности |
| Показатель активности ионов водорода (рН) | рН | от 0 до 14 | 0,01 | ± 0,02 |
| Окислительно-восстановительный потенциал (Eh) | мВ | от минус 1000 до плюс 1000 | 1,0 | ± 2,0 |
| Температура (Т) | ºС | от минус 10 до плюс 150 | 0,1 | ± 0,5 |
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от минус 10 до +55 °С;
- верхний предел относительной влажности воздуха 80 % при 35 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ Р 52931-2008.

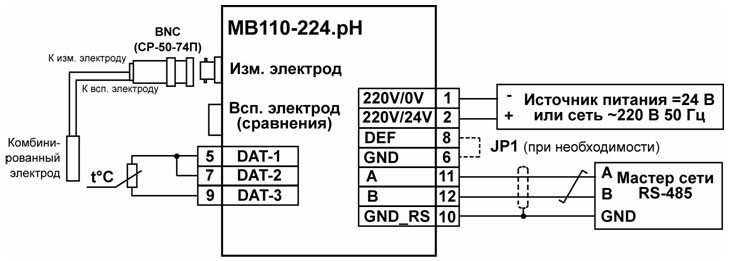

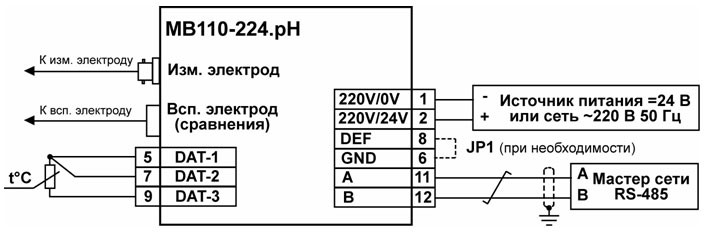

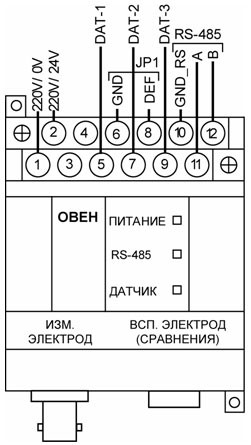

Схемы подключения
Комплектация
- Прибор МВ110-224.pH
- Компакт-диск с ПО
- Паспорт и руководство по эксплуатации
- Гарантийный талон
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Состояние | Новое |
| Пользовательские характеристики | |
| Тип | Модуль аналогового ввода МВ110-pH |
- Цена: Цену уточняйте
