Рекомендуется к использованию
- Для построения автоматизированных систем контроля и учета энергоресурсов (АСКУЭ)
- Для создания систем телеметрии
- Для создания устройств сбора и передачи данных (УСПД)
- Для объединения устройств с различными протоколами/интерфейсами связи в единую сеть
Идеально для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий.
Отличительные особенности
- Встроенная ОС Linux.
- Встроенный GSM/GPRS-модем.
- 1 x Ethernet.
- 1 x RS-232.
- 2 x RS-485.
- Наличие встроенного кардридера для подключения карт Micro-SD объемом до 32 ГБ.
- Наличие встроенных часов реального времени.
- Наличие модификации для работы с SCADA-системой Телемеханика ЛАЙТ.
Преимущества контроллеров ОВЕН ПЛК323
- Контроллеры имеют открытую архитектуру на основе ОС Linux, что облегчает их встраивание в вертикально интегрированные среды разработки.
- Встроенный GSM/GPRS-модем позволяет использовать контроллер в системах с необходимостью организации беспроводного канала связи как резервного, так и основного.
- Возможность создания и сохранения архивов в энергонезависимой памяти контроллера.
- Наличие встроенного кардридера позволяет расширять энергонезависимую (Flash) память контроллера до 32 ГБ.
- Увеличенное количество последовательных интерфейсов, что позволяет подключать к контроллерам большое количество оборудования от разных производителей с поддержкой разных интерфейсов/протоколов связи.
- Встроенные часы реального времени.
- Возможность создания и сохранения архивов на Flash контроллера.
- Программирование контроллеров в среде CODESYS v3.5, соответствующей стандарту МЭК 61131.
- Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.
Смотреть вебинар
ОВЕН ПЛК323 для создания систем диспетчеризации по проводным и беспроводным каналам связи. Вебинар состоялся 06 августа 2013 года. Посмотреть вебинар.
Функциональная схема ОВЕН ПЛК323
Технические характеристики
Общие характеристики
Конструктивное исполнение (ШхВхГ) | Унифицированный корпус для крепления на DIN-рейку (157×129,5×34 мм) | |
Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клемм | |
Напряжение питания ПЛК323-220 ПЛК323-24 |
~90...264 В (номинальное значение 110/230 В) частотой 47...63 Гц =9...30 В (номинальное значение 24 В) | |
Потребляемая мощность, не более ПЛК323-220 ПЛК323-24 |
15 ВА 20 Вт | |
Индикация передней панели | Светодиодная индикация питания, состояния входов/выходов, состояния приема/передачи Ethernet, последовательных портов и GSM |
Ресурсы
Центральный процессор | 32-разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel AT91RM9200) | |
Объем оперативной памяти | 64 МБ (SDRAM) | |
Объем энергонезависимой | 16 МБ (NOR Flash) | |
Объем энергонезависимой памяти (Retain) | 4 Кбайт (MRAM) |
Дискретные входы
Количество дискретных входов | 4 | |
Гальваническая изоляция дискретных входов | групповая | |
Максимальная частота сигнала, подаваемого на дискретный вход, Гц | 20 |
Дискретные входы/выходы*
Количество дискретных входов | 4 | |
Гальваническая изоляция дискретных входов | групповая | |
Максимальная частота сигнала, подаваемого на дискретный вход, Гц | 20 |
* - режим работы входа/выхода выбирается DIP-переключателем на корпусе ПЛК.
Дискретные выходы
Количество и тип дискретных выходов | 4, реле |
Максимальное напряжение, коммутируемое контактами релейного выхода: переменного тока постоянного тока |
270 В 30 В |
Максимальный ток, коммутируемый контактами релейного выхода: | |
нормально-замкнутым контактом | 3 А (~250 В, категория используемой нагрузки АС-15) 3 (=30 В, категория используемой нагрузки DC-13) |
нормально-разомкнутым контактом | 10 А (~250 В, категория используемой нагрузки АС-15) 5 А (=30 В, категория используемой нагрузки DC-13) |
Гальваническая развязка дискретных выходов | Индивидуальная |
Интерфейсы связи
Ethernet | 1 | |
RS-232 | 1 | |
RS-485 (для ПЛК323-хх.01.хх, с гальванической развязкой) | 2 | |
GSM/GPRS* | 1, Класс 10 | |
Слот для карты памяти (MicroSD/MicroSDHC) | 1 |
* - Антенна в комлект поставки не входит.
Модификации

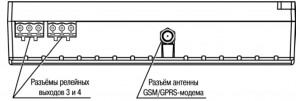

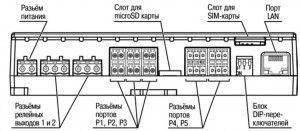

Элементы управления
На лицевой панели ПЛК323 расположены:
- Индикаторы состояния релейных выходов;
- Двухцветныe индикаторы состояния универсальных дискретных входов/выходов порта Р4;
- Индикаторы состояния дискретных входов порта Р5;
- Индикаторы работы GSM/GPRS-модема;
- Три программируемых функциональных индикатора («Ошибка», «Связь» и «Работа»); Функциональное назначение данных индикаторов определяет пользователь;
- Индикатор «Питание».

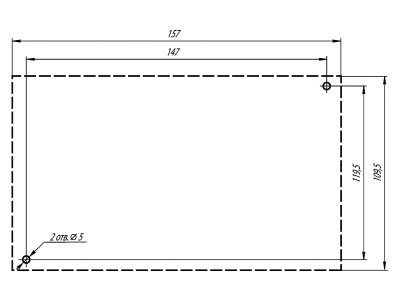

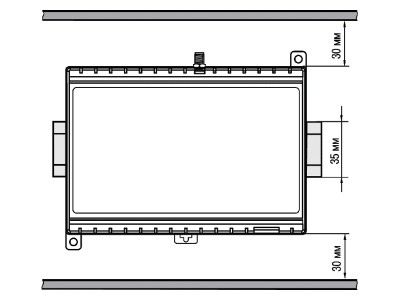

Габаритные размеры
Комплектность
- Прибор ПЛК323
- Диск с ПО
- Кабель для смены прошивки
- Паспорт и руководство по эксплуатации
- Гарантийный талон
Основные | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | ПЛК323 программируемый логический контроллер |
- Цена: Цену уточняйте
