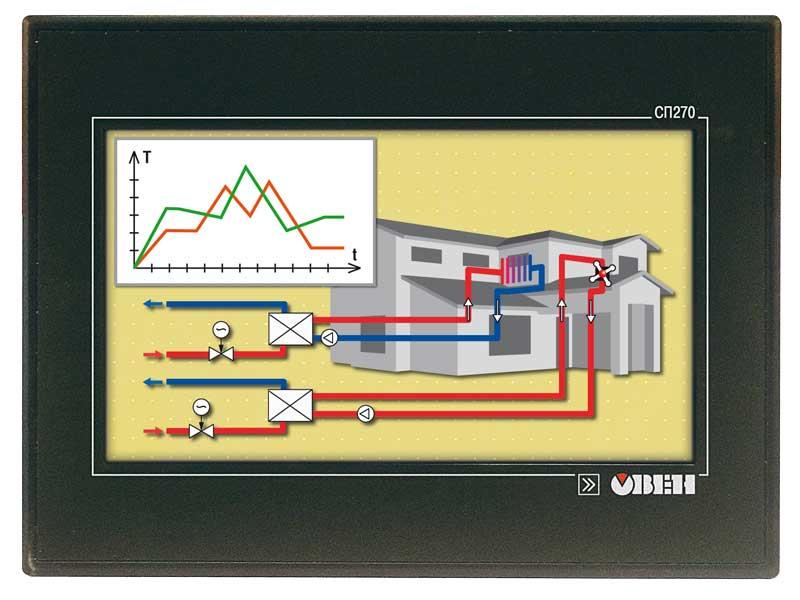

СП270 сенсорная панель оператора
Цену уточняйте
- Нет в наличии
Основные функциональные возможности панели оператора ОВЕН СП270
- Графический дисплей с диагональю 7 дюймов и разрешением 480x234 пикселя
- Количество цветов – 256, тип дисплея – TFT
- Сенсорное управление экраном
- Два независимых порта RS-232 И RS-485 для связи с внешними устройствами
- Поддержка распространенных протоколов обмена Modbus RTU, Modbus ASCII
- Возможность работы одновременно в двух режимах Master и Slave
- Питание от источника напряжения 24 В
- Бесплатная программа «Конфигуратор СП200»

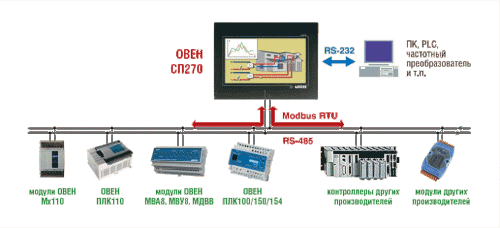

Цветная графическая панель с сенсорным экраном, поддерживает совместную работу с ОВЕН ПЛК, модулями ОВЕН МВА8, МВУ8, Мх110,а также с контроллерами и модулями других производителей.
Технические характеристики
Питание
| Напряжение питания постоянного тока | 22...26 В |
| Потребляемый ток | не более 0,150 А |
| Потребляемая мощность | не более 30 Вт (номинальное потребление 5 Вт) |
Интерфейс связи
| Используемые интерфейсы связи | RS-232 (2 шт.), RS-485 (1 шт.) |
| Тип интерфейса для связи с ПЛК | RS-232, RS-485 |
| Тип интерфейса для загрузки проекта из ПК | RS-232 |
| Скорость передачи данных по интерфейсам | 4800, 9600, 14400, 19200, 38400, 115200 бит/с |
| Протоколы передачи данных | Modbus RTU, Modbus ASCII |
| Режимы работы панели | Master, Slave |
Память
| Память программ (Flash-RAM) | 4 Мбайт |
| Память данных (SD RAM) | 4 кбайт |
Корпус
| Конструктивное исполнение | корпус щитового крепления |
| Габаритные размеры (Ш×В×Г) | (200×148×44,4) ±1 мм |
| Степень защиты корпуса со стороны лицевой панели | IP65 |
| Масса (с элементами крепления) | не более 0,78 кг |
Человеко-машинный интерфейс
| Тип дисплея, диагональ | цветной (TFT), 178 мм (7") |
| Количество отображаемых цветов | 256 |
| Разрешение дисплея | 480×234 пиксела |
| Рабочая зона дисплея (ширина х высота) | 156×88 мм |

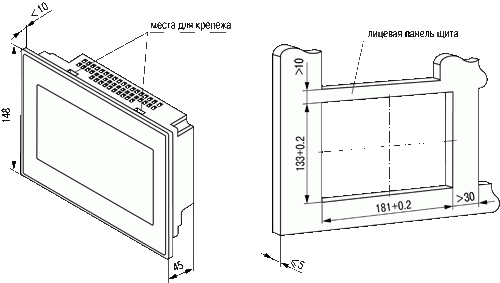

Габаритные и установочные размеры
Примеры
Примеры работы
| Примеры без ПЛК | |
| Пример прямого обмена панели с модулем вывода МВУ8 без использования ПЛК | Скачать |
| Пример прямого обмена панели с модулем ввода МВА8 без использования ПЛК | Скачать |
| Пример работы с историческим графиком | Скачать |
| Пример работы с историческими событиями | Скачать |
| Пример визуализации и архивирования измерений без ПЛК (МВА8, СП270 и МСД100) | Скачать |
| Пример прямого обмена панели с ТРМ202 | Скачать |
| Примеры конфигураций панели для работы с различными модулями серии Мх100 без ПЛК | Скачать |
| Примеры с ПЛК | |
| Пример эмуляции работы ТРМ1 (МВА8, ПЛК100 и СП270), СП270(Master) | Скачать |
| Пример передачи чисел с плавающей точкой между СП270 и ПЛК | Скачать |
| Пример проекта управления кодовым замком (СП270 и ПЛК100-Р.L) | Скачать |
| Пример связи МВУ8, ПЛК100 и СП270 | Скачать |
| Пример связи ПЛК100(Master) и СП270(Slave) | Скачать |
| Пример передачи текстовой строки заданной длинны в СП270 из ПЛК (чтение и запись) | Скачать |
| Пример опроса и записи переменных типа Real и типа Bool панелью СП270(Master) и ПЛК63(Slave). | Скачать |
Конфигуратор ОВЕН СП200
Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор СП200», которая предоставляется в комплекте с прибором на компакт-диске. Программа имеет удобный пользовательский интерфейс с большими возможностями визуализации.
В конфигураторе пользователь может создавать, редактировать и сохранять пользовательские экраны, которые будут отображаться на дисплее прибора. Совокупность экранов образует проект, который можно загрузить в панель или сохранить в виде файла на жестком диске компьютера.
Каждый экран содержит набор базовых элементов для задания функций панели. Программа позволяет вводить текст, включающий русские и английские символы, динамический текст, различные графические изображения, задавать параметры для чтения и редактирования, индикаторы состояния процесса, графики, линейки, элементы переключения экранов и т. п. Имеется библиотека графических элементов, в том числе для отображения технологических процессов (двигателей, насосов, вытяжных устройств и т. п.).
«Конфигуратор СП200» позволяет отображать одновременно несколько пользовательских экранов, а также создавать «всплывающие» окна для отображения параллельных процессов, подсказок, предупреждений и т. п.
В программе возможно сохранение текущих данных с возможностью построения «графика исторических событий».
Комплектность
- Прибор СП270
- Комплект монтажных элементов
- Компакт-диск с ПО
- Паспорт и руководство по эксплуатации
- Гарантийный талон
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Метод ввода данных панели оператора | Сенсорный |
- Цена: Цену уточняйте
