Линейка сенсорных панельных контроллеров с дискретными входами/выходами ОВЕН СПК1хх.Д разработана на базе контроллеров линейки ОВЕН СПК1хх. ОВЕН СПК1хх.Д рекомендуется использовать при создании щитов автоматизации или операторских пультов управления различным технологическим оборудованием.
Функциональные возможности СПК1хх.Д
Основные преимущества
- PLC+HMI – объединение функций программируемого контроллера и графической панели оператора в одном устройстве экономит пространство, упрощает монтаж и настройку.
- CODESYS v3.5 – программирование визуализации и алгоритмов управления в единой среде значительно упрощает и ускоряет создание проекта.
- Дискретные входы и выходы «на борту» (72 точки) обеспечивают минимальное время опроса (25 мс) и высокую скорость реакции.
Дисплей
- Резистивный сенсорный экран позволяет управлять касанием в перчатках, стилусом и пальцами.
- Дисплей поддерживает глубину цветов 16-бит с диагоналями 7” и 10,2” и широкими графическими возможностями.
- Альбомная и книжная ориентация дисплея позволяет монтировать СПК1хх.Д в ограниченном пространстве.
Интерфейсы
- Два программно переключаемых RS-232/RS-485 со съемными клеммами удобны для подключения модулей расширения, модемов и т.д.
- Протоколы Modbus (RTU, ASCII), ОВЕН и возможность поддержки нестандартных протоколов (работа напрямую с портом) позволяет подключать широкий спектр оборудования.
- Поддержка SD Card позволяет вести архивы на устройствах объемом до 32 Гб.
- Интерфейс USB Host для подключения USB-накопителей (до 32 Гб) для архивов, обновления пользовательского приложения и внутреннего программного обеспечения.
- Интерфейс USB Device позволяет подключать СПК1хх.Д к ПК или ноутбуку для программирования и отладки.
Дополнительные ресурсы
- RTC – встроенные часы реального времени для отображения графиков, реализации суточных режимов, учёта времени наработки, ведения архивов и т.д.
- Retain – энергонезависимая память для сохранения уставок и технологических данных при отключении питания.
- Встроенная ОС Linux повышает надежность контроллеров и предоставляет возможность создания OEM-решений.
- Светодиодные индикаторы сетевого питания и рабочего режима упрощают отладку и эксплуатацию оборудования.
Основные применения
Применение ОВЕН СПК1хх.Д в пищевой промышленности:
- Варочные реакторы
- Печи / Холодильные установки / Термокамеры
- Смешивающие устройства / Миксеры / Системы дозирования
- Системы пастеризации
- CIP-мойки
- Автоклавы
- Упаковочные установки
Применение ОВЕН СПК1хх.Д в строительстве:
- Весоизмерительная техника
- Смешивающие устройства
- Деревообработка
Применение ОВЕН СПК1хх.Д в ЖКХ:
- ИТП / ЦТП
- Общекотельная автоматика
- Водоподготовка / Водоочистка
- Управление вентиляцией
- Управление освещением
В комплекте с СПК1хх.Д бесплатно поставляются:
- Среда программирования CODESYS v3.x
- Набор библиотек и функциональных блоков
- OPC-сервер Gateway CODESYS для передачи данных на верхний уровень
- Диск с вышеперечисленным программным обеспечением
- Руководство по эксплуатации
- Кабель для программирования

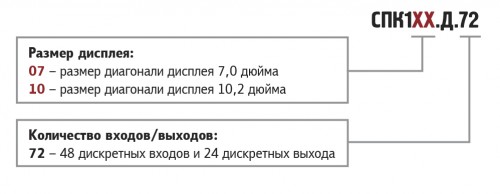

Модификации
| Количество дискретных входов DI | Количество дискретных выходов DO |
СПК1хх.Д.72 | 48 | 24 |
где хх – диагональ экрана (07 – 7 дюймов, 10 – 10,2 дюйма) |
Технические характеристики
Параметр | СПК107.Д | СПК110.Д |
Климатическое исполнение | 0...+50 °C | |
Охлаждение | Пассивное | |
Степень защиты корпуса | C лицевой стороны IP54 Cо стороны задней панели IP20 | |
Диапазон напряжений питания | 12...28 В постоянного тока (номинальное 24 В) | |
Потребляемая мощность | Не более 11 Вт | |
Материал лицевой панели и корпуса | Пластик | |
Светодиодная индикация на передней панели | «Питание» – наличие сетевого питания «COM» – наличие сетевого обмена «РАБОТА» – работа программы | |
Тип корпуса | Щитовой | |
Масса | 1,3 кг | 1,6 кг |
Габаритные размеры корпуса | 204×149×73 мм | 277×200×76 мм |
Установочные размеры | 191×137×73 мм | 258×177×76 мм |
Габаритные размеры ВКМ | 105×90×40 |
Вычислительные ресурсы и среда исполнения
Центральный процессор | RISC-процессор, 32 разряда, 400 МГц на базе ядра ARM9 |
Объем оперативной памяти | 64 Мб |
Объем энергонезависимой памяти хранения ядра СODESYS, программ и архивов | 128 Мб |
Размер Retain-памяти | 4 Кб |
Наличие ОС | Linux |
Среда программирования | CODESYS v3.5 |
Время выхода на рабочий режим | 30-40 сек |
Время выполнения цикла ПЛК | Минимальное – 10 мс, типовое – от 20 мс |
Встроенные часы реального времени: | |
- время работы часов на автономном питании | 5-10 лет |
- тип элемента питания | Литиевый (CR2032) |
Параметры дисплея
Размер экрана, дюйм | СПК107.Д – 7” | СПК110.Д – 10,2” |
Видимая область | 154×86 мм | 220×132 мм |
Тип | Сенсорный, резистивный | |
ЖК дисплей | TFT | |
Разрешение экрана, пиксель | 800×480 | |
Количество цветов | 65 536 (16 бит) | |
Яркость | 300 Кд/м2 | |
Контрастность | 500:1 | |
Тип подсветки дисплея | Светодиодная (LED) | |
Время работы подсветки | 50 000 часов | |
Количество нажатий | 1 000 000 |
Характеристики дискретных входов
Количество дискретных входов | 48 |
Номинальное напряжение постоянного тока | 24 В |
Тип входа | Уровни напряжений логического «0» и «1» согласно ГОСТ Р 51841 для устройства «типа 1» |
Подключаемые входные устройства | – коммутационные устройства (контакты кнопок, выключателей, реле и т.п.) – датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором |
Максимальная частота сигнала, подаваемого на дискретный вход | 300 Гц |
Минимальная длительность входного сигнала | 1,65 мс |
Защита от подачи напряжения питания обратной полярности | Есть |
Гальваническая развязка | Отсутствует |
Характеристики дискретных выходов
Количество дискретных выходов | 24 |
Тип нагрузки | DC-13 по ГОСТ Р 50030.5.1-2005 |
Максимальный коммутируемый ток одного дискретного выхода | 200 мА (при 24 В постоянного тока) |
Длина кабеля от дискретного выхода | Не более 10 м |
Максимальный суммарный коммутируемый ток группой дискретных выходов | Не более 4 А (при 24 В постоянного тока) |
Защита от подачи напряжения питания обратной полярности | Есть |
Гальваническая развязка | Отсутствует |
Условия эксплуатации
- Закрытые взрывобезопасные помещения или шкафы электрооборудования без агрессивных паров и газов.
- Верхний предел относительной влажности воздуха: 10...90 % при 25 °С и более низких температурах без конденсации влаги.
- Атмосферное давление от 84 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации соответствует группе исполнения N2 по ГОСТ 12997.
По устойчивости к воспламенению и распространению пламени FV1 корпус контроллера соответствует ГОСТ Р 51841, разделу 6.
Функциональная схема
Модификации
Количество дискретных входов DI | Количество дискретных выходов DO | |
СПК1хх.Д.72 | 48 | 24 |
где ХХ – диагональ экрана (07 – 7 дюймов, 10 – 10,2 дюйма) |
Габаритные и установочные размеры
ПО, примеры, инструкции
Программное обеспечение
Установочный файл CODESYS V3 | Перейти |
Прошивки и таргет файлы для СПК1хх.Д | Перейти |
Примеры и инструкции
Видеоинструкции и примеры | Перейти |
Дополнительное оборудование
Выносной клеммный модуль ОВЕН ВКМ* предназначен для удобства подключения дискретных входов/выходов контроллеров линейки СПК1хх.Д. Устанавливается на DIN-рейку и позволяет экономить место в шкафу за счет встроенных клеммников (на 24 входа/выхода в каждом ВКМ). Модуль обеспечивает светодиодную индикацию работы входов/выходов, что значительно упрощает пуско-наладочные работы.
Модуль ВКМ позволяет подключить одну группу дискретных входов и выходов контроллера СПК1хх.Д (16 входов/8 выходов). Для подключения всех 72 точек ввода/вывода СПК1хх.Д необходимо использовать 3 модуля.
Подключение ВКМ к СПК осуществляется двумя шлейфами, поставляемыми в комплекте с ВКМ. Длина каждого шлейфа составляет 1,5 метра. Для защиты шлейфов от перегибов рекомендуется использовать защитные спирали из пластика.
* Выносной клеммный модуль ОВЕН ВКМ заказывается отдельно.
Комплектность
- Прибор СПК1хх.Д
- Комплект крепёжных элементов
- Диск с ПО
- Кабель USB – для загрузки ПО
- Руководство по эксплуатации
- Паспорт / гарантийный талон
* Выносной клеммный модуль ОВЕН ВКМ заказывается отдельно. Модуль позволяет подключить одну группу дискретных входов и выходов контроллера СПК1хх.Д (16 входов/8 выходов). Для подключения всех 72 точек ввода/вывода СПК1хх.Д необходимо использовать 3 модуля ВКМ.
Основные | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Тип управления | Сенсорное |
Дисплей | |
Разрешение экрана | 800×480 |
