СПК207 контроллер с сенсорным экраном 7” для распределенных систем
1 112,60 руб.
- Нет в наличии
Доступен для заказа до ноября 2018 года.
Рекомендуется в проектах использовать обновленные СПК1хх.
Отличительные особенности
- Обновленная модификация с повышенной производительностью, процессор 600МГц
- Объединение функций ПЛК и графической панели оператора в одном корпусе
- Разработка программ визуализации и алгоритмов управления в единой среде программирования
- Сенсорный экран управления
- Дополнительные кнопки управления со светодиодной индикацией
- Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485
- Индикация состояния обмена по последовательным интерфейсам на лицевой панели
- Встроенный интерфейс Ethernet
- Встроенная операционная система Linux
- Полномодемный порт RS-232
- Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН
- Возможность работы напрямую с портами контроллера для подключения нестандартных устройств
- Контроллер имеет встроенные часы, для создания систем управления с учетом реального времени
- Наличие большого объема Flash памяти, с возможностью расширения на SD-карте для архивирования данных
- Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов.
Рекомендуется к использованию
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- В АСУ водоканалов
- Для управления климатическим оборудованием
- В сфере производства строительных материалов
- На транспорте
Оптимально для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий.
Программирование
Программирование контроллеров осуществляется в профессиональной, распространенной среде
CoDeSys v.3.5, максимально соответствующей стандарту МЭК 61131:
- Поддержка 5 языков программирования, для специалистов любой отрасли;
- Мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
- Функции документирования проектов;
- Количество логических операций ограничивается только количеством свободной памяти контроллера;
- Практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.
Технические характеристики
| Основные характеристики | |
| Частота процессора | 600 МГц |
| Климатическое исполнение, °С | -20...+50 |
| Охлаждение | Пассивное |
| Степень защиты корпуса (с лицевой стороны) | IP64 |
| Диапазон напряжений питания, В СПК2хх-24 СПК2хх-220 |
От 18 до 32 В постоянного тока (номинальное 24 В) Переменный ток: 90...264 В (номинальное 220 В), 47...63 Гц |
| Потребляемая мощность, Вт | 30 (до 40 при включении) |
| Материал: Лицевая панель/Корпус | Пластик, поликарбонат |
| Масса, не более, кг | 1 |
| Индикация и элементы управления | |
| Размер экрана, дюйм | 7” |
| Видимая область, мм | 152×91 |
| ЖК дисплей | TFT |
| Разрешение экрана, пиксель | 800×480 |
| Количество цветов | 65536 |
| Яркость, Кд\м2 | 300 |
| Контрастность | 500:1 |
| Индикация на передней панели | Индикация работы контроллера, индикация наличия сетевого обмена |
| Тип подсветки дисплея | Светодиодная (LED) |
| Время работы подсветки, часов | 50 000 |
| Сенсорное управление, тип | Есть, резистивный |
| Количество нажатий | 1 000 000 |
| «Механические» кнопки, шт. | 6, с встроенными светодиодными индикаторами |

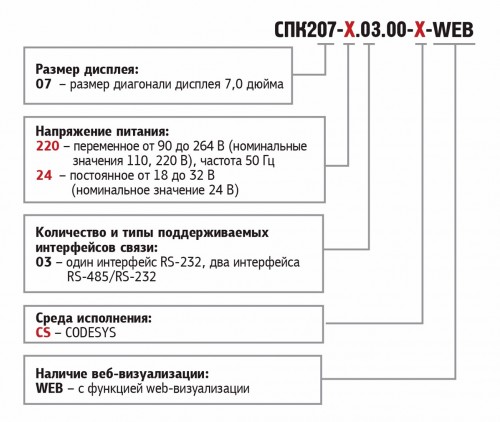

Модификации
Габаритные и установочные размеры
Схемы подключений
Назначение контактов соединителя USB-host
 | Номер контакта | Наименование сигналов |
| 1 | +5 B | |
| 2 | Data- | |
| 3 | Data+ | |
| 4 | GND |
Назначение контактов соединителя USB-device
 | Номер контакта | Наименование сигналов |
| 1 | +5 B | |
| 2 | Data- | |
| 3 | Data+ | |
| 4 | GND |
Назначение контактов соединителя LAn (ethernet)
 | Номер контакта | Наименование сигнала |
| 1 | Etx+ | |
| 2 | Etx- | |
| 3 | Erx+ | |
| 4 | Etx- |
Назначение контактов соединителя Debug
 | Номер контакта | Наименование сигналов |
| 1 | TXD | |
| 2 | RXD | |
| 6 | GND |
Назначение контактов соединителя порта COM1 (RS-232 / DB9M)
 | Номер контакта | Наименование сигнала |
| 1 | DCD | |
| 2 | RXD | |
| 3 | TXD | |
| 4 | DTR | |
| 5 | GND | |
| 6 | DSR | |
| 7 | RTS | |
| 8 | CTS | |
| 9 | RI |
Назначение контактов соединителя питания
 | Номер контакта | Наименование сигнала | |
| СПК207-220.хх.хх.хх | СПК207-24.хх.хх.хх | ||
| 1 | ~220 В | +24 B | |
| 2 | ~220 В | GND | |
| 3 | Функциональное заземление | Функциональное заземление | |
| Номер контакта | COM2, COM3 RS-232/RJ45 | COM2, COM3 RS-485/RJ45 | COM2, COM3 RS-485 |
|
|
|
|
|
| 1 |
|
| Data+(A) |
| 2 | RTS |
| Data-(B) |
| 3 | GND | GND | GND |
| 4 | TXD |
|
|
| 5 | RXD |
|
|
| 6 |
| Data-(B) |
|
| 7 | CTS |
|
|
| 8 |
| Data+(A) |
|
Типовые применения

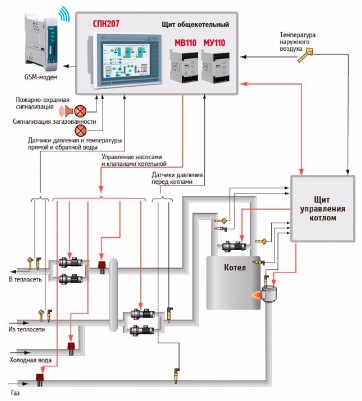

Автоматизация котельных
- Поддержание температуры прямого теплоносителя на выходе котельной.
- Управление сдвоенными насосами внутреннего и внешнего теплового контура.
- Запрет включения котлов при отключенном состоянии циркуляционных котловых насосов.
- Фиксирование аварийных ситуаций с формированием защитных воздействий.
- Выдача аварийных сигналов на пульт диспетчера посредством GSM-связи.
Автоматизация котельных
Водоподготовка
- Контроль и управление исполнительными механизмами.
- Наглядное отображение информации о ходе технологического процесса.
- Отображение информации о расходе воды на входе и выходе комплекса водоочистки.
- Фиксация аварийных и нештатных ситуаций с соответствующей реакцией.
Водоподготовка
Поддерживаемые протоколы и интерфейсы
| Интерфейс | Количество, шт. | Протоколы | Режимы работы |
| Ethernet | 1 | Gateway, ModBus TCP | 10\100 Мбит\с |
| RS-232 | 1 | Modbus (ASCII RTU), ОВЕН | 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 |
| RS-232\RS-485 | 2, для СПК2хх-ххх.03 1, для СПК2хх-ххх.04 | Modbus (ASCII RTU), ОВЕН | |
| USB Host | 2 | Подключение USB Flash | |
| SD Card | 1 | Карточки до 32 ГБ | |
Контроллеры данной линейки также поддерживают работу по нестандартным протоколам по любому из портов, что позволяет подключать такие устройства, как электро-, газо-, водосчетчики, считыватели штрих-кодов и др.
Комплектность
- Прибор СПК207
- Комплект крепежных элементов
- Диск с ПО
- Паспорт и гарантийный талон
- Руководство по эксплуатации
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Тип управления | Сенсорное |
