Назначение

Расходомер РМ1 позволяет заменить применяемый для вычисления результатов измерения расхода, давления и температуры комплект аппаратуры АКЭСР (самописцы КСД, частотные сумматоры и т.д.).

Расходомер выпускается в корпусе щитового крепления типа Щ.

Функциональные возможности

  • Вычисление суммарного расхода жидкости или газа по перепаду давления, измеренному стандартным суживающим устройством
  • Измерение давления и температуры в трубопроводе
  • Регистрация среднечасового значения расхода, температуры и давления во внутренней энергонезависимой памяти прибора
  • Калибровка канала измерения расхода совместно с датчиком
  • Индикация любых измеренных и вычисленных величин
  • Программирование кнопками на лицевой панели прибора
  • Защита параметров от несанкционированного доступа


Технические характеристики


Номинальное напряжение питания

220 В частотой 50 Гц

Допустимое отклонение номинального напряжения питания

-15...+10 %

Потребляемая мощность

не более 6 ВА

Время измерения

не более 1,5 с

Тип и габаритные размеры корпуса расходомера

Щ; 96×96×180 мм

Степень защиты корпуса

IP 20

Условия эксплуатации

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 °С)

не более 96 %

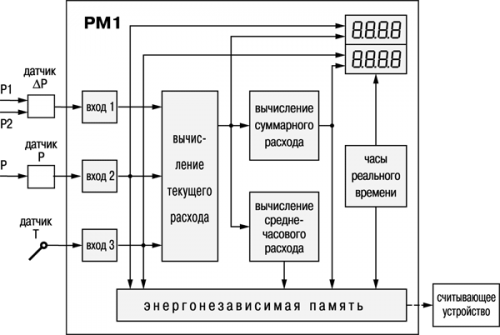

Функциональная схема прибора


Функциональная схема ОВЕН РМ1

Входы для подключения датчиков

Расходомер РМ1 имеет три входа, к которым подключаются следующие датчики:

  • дифманометр для определения перепада давления P;
  • манометр для измерения давления P;
  • термопреобразователь сопротивления типа ТСМ или ТСП для измерения температуры T.

Сигнал, поступающий с первых двух датчиков, преобразуется во входном устройстве в сигнал электрического напряжения постоянного тока. Для измерения перепада давления P и давления P могут быть также использованы более современные датчики, имеющие на выходе унифицированный выходной сигнал тока (4...20 мА, 0...5 мА, 0...10 мА, 0...20 мА), изменяющегося пропорционально перепаду давления.

Вычисление расхода

Расходомер РМ1 вычисляет расход по измеренному на стандартном суживающем устройстве (диафрагме, специальном сопле и т. п.) перепаду давления.

Точное измерение массового расхода газа

Для точного измерения массового расхода газа и пара в РМ1 проводится коррекция показаний в соответствии с изменением давления и температуры в трубопроводе.

Юстировка входных устройств

Юстировка входных устройств 1 и 2 производится совместно с датчиками по двум или по двадцати точкам, что позволяет уменьшить погрешность, возникающую вследствие нелинейности датчиков.

Часы реального времени

Расходомер оснащен часами реального времени, которые позволяют привязать средние расход, давление и температуру к реальному календарному времени.

Регистрация данных

Регистрация среднечасового значения температуры, давления и расхода производится в момент перехода к следующему часу. Данные сохраняются в энергонезависимой памяти расходомера. Считывание накопленной информации производится пользователем при помощи контакного устройства, подсоединяемого к расходомеру, и носителя информации DS1996L-F5. Во избежание потери информации, считывание необходимо производить не реже чем раз в два месяца.

Устройство для ввода данных в компьютер

Устройство для ввода в компьютер считанной из расходомера РМ1 информации из DS1996L-F5 и соответствующее программное обеспечение поставляется ОВЕН по отдельному заказу. Программа для считывания информации позволяет представить данные в виде таблицы, пригодной для обработки в Excel, или в виде графиков.



Элементы управления


Элементы управления ОВЕН РМ1

Два 4-х разрядных цифровых индикатора расходомера могут работать в одном из трех режимов (переключение режимов производится циклически кнопкой Элемент управления РМ1)

1. Режим отображения расхода.

На ВЕРХНЕМ цифровом табло отображается текущий почасовой расход в выбранных единицах (м3/ч, л/ч, кг/ч, т/ч и т. д.). Для увеличения разрешающей способности показания выводятся с «плавающей» точкой, т. е. отображаются четыре разряда с перемещающейся разделительной десятичной точкой.

На НИЖНЕМ табло отображаются четыре младших разряда суммарного расхода в данный момент времени с момента первого включения прибора.

В этом режиме светится нижний светодиод «РАСХОД».

2. Режим отображения давления и температуры.

На ВЕРХНЕМ табло расходомера отображается давление (в кПа с плавающей точкой),

на НИЖНЕМ – температура (в градусах Цельсия с точностью до 0,1 град) с фиксированной точкой и со знаком.

В этом режиме светятся светодиоды «Р [кПа]» и «Т [°С]».

3. Режим отображения реального времени.

На ВЕРХНЕМ табло расходомера отображаются текущая дата и номер месяца,

на НИЖНЕМ – часы и минуты: 12.06; 14.30.

В этом режиме светится светодиод «ВРЕМЯ».

Элемент управления РМ1

Кнопка позволяет войти в процедуру программирования и выйти из нее. Доступ к каждой из процедур возможен только через соответствующий код.

Элемент управления РМ1

Кнопка в режиме отображения расхода позволяет вывести на индикатор значение четырех старших разрядов суммарного расхода (светятся оба светодиода «РАСХОД»).

В режиме ПРОГРАММИРОВАНИЕ позволяет менять разряд программируемого параметра.

Элемент управления РМ1

Кнопка в режиме ПРОГРАММИРОВАНИЕ позволяет увеличивать программируемый параметр.



Схемы подключения


Схема подключения расходомера ОВЕН РМ1







Комплектность


  1. Прибор РМ1
  2. Комплект крепежных элементов Щ
  3. Паспорт
  4. Руководство по эксплуатации
  5. Гарантийный талон

Дополнительно с расходомером поставляются

  1. Контактные устройства DS1402D и DS9092
  2. Устройство для ввода в компьютер считанной информации (считыватель) DS9097U-009
  3. Носитель информации («таблетка») DS1996L-F5
  4. Программа, позволяющая представлять информацию в виде таблиц, PM1_DB.exe










Характеристики
Основные
Производитель ОВЕН
Страна производительРоссия
СостояниеНовое
Пользовательские характеристики
ТипРМ1 расходомер
