ТРМ132М контроллер для отопления и ГВС с контролем времени суток
Цену уточняйте
- Нет в наличии
Контроллеры систем отопления и ГВС ТРМ132М в комплексе с первичными преобразователями, модулем расширения МР1 и исполнительными механизмами предназначены для контроля и регулирования температуры в контурах отопления и ГВС, отображения измеренной температуры и режимов работы на встроенном индикаторе и формирования сигналов управления встроенными выходными элементами и выходными элементами модуля МР1.
Возможности контроллера ТРМ132М
- Встроенные часы реального времени
- Автоматическая настройка ПИД-регуляторов
- Автоматический выбор режимов (нагрев/обратная/летний)
- Возможность смены прошивки (при помощи комплекта для перепрошивки ТРМ133М)
Функциональные возможности ОВЕН ТРМ132М
- Автоматическое регулирование температуры в контуре ГВС с соответствии с заданной уставкой
- Автоматическое регулирование температуры в контуре отопления по графику от Т-наружного воздуха и Т-прямой воды
- Отработка графика температуры обратной воды в зависимости от Т-наружного воздуха и Т-прямой воды (защита от завышения и занижения температуры обратной воды)
- Управление основным и резервным насосом в обоих контурах
- Защита от превышения температуры в контуре ГВС
- Управление насосом подпитки в контуре отопления
- Возможность использования третьего насоса в каждом контуре (аварийного)
- Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре ГВС: запорно-регулирующим клапаном, основным и резервным насосами, клапаном слива (опционально); устройствами сигнализации
- Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре отопления: запорно-регулирующим клапаном, основным и резервным насосами, насосом подпитки, устройствами сигнализации
- Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов)
- Задание значений программируемых рабочих параметров с помощью встроенной клавиатуры управления, а также от ПК по сети RS-485 и RS-232
- Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCI
Сравнение приборов для управления системами отопления и ГВС
| Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32 | Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М | Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232М |
 |  |  |
| Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) управлением.
| Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0...10 В, 4...20 мА) управлением.
| Для одноконтурных (одна система отопления/ одна система ГВС/ один контур «теплые полы») или двухконтурных (две СО, или две ГВС, или СО и ГВС и т.п.) систем.
|
Технические характеристики
Диапазон переменного напряжения питания
| Наименование | Значение |
| напряжение, В | 90...245 |
| частота, Гц | 47...63 |
| Потребляемая мощность, ВА, не более | 12 |
| Аналоговые входы, количество | 8 |
| Дискретные входы, количество | 8 |
| Уровень сигнала, соответствующий логической единице на входе, В | 12...36 |
| Уровень сигнала, соответствующий логическому нулю на входе, В | 0...4 |
| Подключаемые входные устройства | Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т.д.) |
| Встроенный вторичный источник питания | 24±3 |
| Напряжение, В, Максимально допустимый ток нагрузки, мА | 180 |
| Интерфейс связи | RS-485; RS-232 |
| Режим работы | Slave |
| Протоколы передачи данных | ОВЕН; Modbus ASCII; Modbus RTU |
| Тип корпуса | DIN12M |
| Габаритные размеры прибора, мм | (157×86×58)±1 |
| Степень защиты корпуса (со стороны лицевой панели) | IP20 |
| Масса прибора, кг, не более | 0,5 |
| Температура окружающего воздуха, °С | –10...+55 |
Выходы (дискретные и аналоговые ВУ)
| Количество ВУ внутри контроллера | 6 (5 из них – с возможностью установки ЦАП) |
Функциональная схема прибора

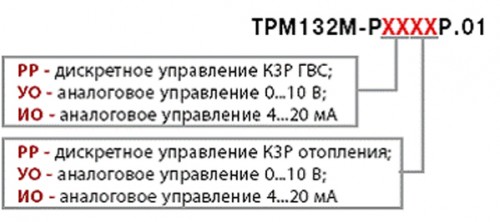

Модификации

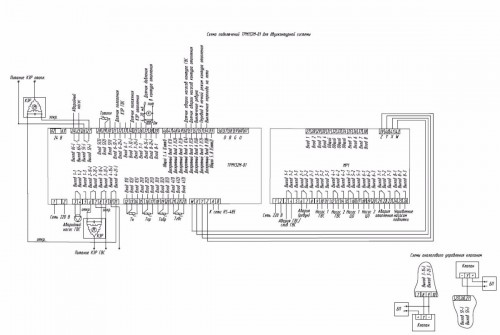

Схема подключений
Схема подключений прибора ТРМ132М Скачать dwg
Комплектность
- Прибор ТРМ132М
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Модуль расширения ОВЕН МР1 (в счете модуль указывается, как отдельная позиция)
- Комплект для прошивки ТРМ132М (поставляется по отдельному заказу)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
| Пользовательские характеристики | |
| Состояние | Новое |
| Тип | ТРМ132М контроллер для отопления и ГВС с контролем времени суток |
