ЭРВЕН регулятор скорости вращения вентилятора в зависимости от температуры
164,54 руб.
- Нет в наличии
Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН применяется для поддержания температуры в системах охлаждения за счет изменения скорости вращения вентилятора.
Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН выпускается в щитовом корпусе типа Щ2, степень защиты со стороны лицевой панели IP54.
Функциональные возможности
- Измерение температуры объекта с помощью Positive Temperature Coefficient () датчика
- Плавное управление однофазным двигателем вентилятора мощностью до 500 Вт
- Индикация температуры объекта
- Индикация относительной скорости вращения вентилятора в % от максимально возможной
- Аварийное сообщение на индикаторе при обрыве датчика
- Программирование кнопками на лицевой панели прибора
- Сохранение заданных параметров при отключении питания
- Защита параметров от несанкционированных изменений
Технические характеристики
| Напряжение питания | 220 В 50 Гц |
| Тип входного датчика | PTC-датчик |
| Измеряемая температура | -50...+50 °С |
| Уставка температуры | 0...50 °С |
| Дискретность уставки температуры | 1 °С |
| Дифференциал | 3...10 °С |
| Дискретность дифференциала | 1 °С |
| Минимальная скорость вращения вентилятора | 20...100 % |
| Дискретность минимальной скорости | 1 % |
| Тип выхода | симистор |
| Тип корпуса | Щ2 |
| Габаритные размеры | 96×48×100 мм |
| Степень защиты со стороны передней панели | IP54 |
Условия эксплуатации
| Температура окружающей среды | +1...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при 35 С) | 30...80 % |
Функциональная схема прибора
Регулирование температуры с помощью ЭРВЕН
Температура измеряется с помощью Positive Temperature Coefficient (PTC) датчика, в данном случае полупроводникового термистора типа KTY 81-110.

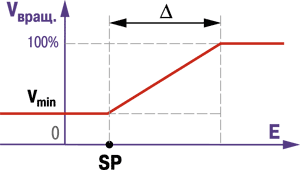

П-регулятор поддерживает заданное значение температуры (уставку SP), изменяя скорость вращения вентилятора Vвращ. Чем выше температура, тем быстрее вращается вентилятор (см. график). При уменьшении температуры до значения уставки или ниже, скорость вращения остается на минимальном уровне Vmin, заданном при программировании прибора. Крутизна характеристики определяется величиной зоны пропорциональности регулятора (дифференциалом) и также задается при программировании.
При обрыве датчиков ЭРВЕН диагностирует аварийную ситуацию и выдает сообщение на индикатор
График зависимости скорости вращения вентилятора от температуры
Элементы управления
| 3-х разрядный цифровой индикатор «%» | В режиме РАБОТА – текущее значение скорости вращения вентилятора, % от максимальной. При аварии – цифру «100» (максимальная мощность). |
| 3-х разрядный цифровой индикатор «°С» | В режиме РАБОТА – текущее значение температуры газа в трубопроводе, °С. При аварии – «Еr» (сообщение об ошибке). |
| Светодиоды «Т°С», « | В режиме ПРОГРАММИРОВАНИЕ постоянной засветкой показывают программируемый параметр: «Т°С» – температуру уставки; « «Р%» – минимальную скорость вращения вентилятора, % от максимальной. |
» и «Р%»
» – дифференциал;Элементы управления ЭРВЕН
 | Кнопка осуществляет переход из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и выход из него. |
  | В режиме ПРОГРАММИРОВАНИЕ увеличивают или уменьшают значение программируемого параметра. |
Схема подключения
Программируемые параметры
| Обозначение | Название | Допустимые значения |
| T | Температура, при которой начинает действовать П-закон регулирования (температура уставки), °С | 0...+50 |
| Δ | Полоса пропорциональности (дифференциал), °С | 3...10 |
| P | Минимальная скорость вращения вентилятора, % от максимальной | 20...100 |
| dSP | Параметр секретности | on, oFF |
Комплектность
- Прибор ЭРВЕН
- Комплект крепежных элементов
- РТС-датчик
- Паспорт и гарантийный талон
- Руководство по эксплуатации
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
| Основные | |
|---|---|
| Производитель | ОВЕН |
| Страна производитель | Россия |
- Цена: 164,54 руб.
