ТРМ974 блок управления средне- и низкотемпературными холодильными машинами с автоматической разморозкой
133,20 руб.
- Нет в наличии
Назначение
Предназначен для применения в шкафах управления морозильными камерами, холодильными прилавками, моноблоками и другим торговым и промышленным холодильным оборудованием.
Прибор выпускается в корпусах 2-х типов: щитовом Щ3 и корпусе для крепления на DIN-рейку Д.
Функциональные возможности
- Поддержание заданной температуры в камере
- Режим набора холода
- Два типа оттайки: ТЭНом или горячим газом
- Завершение оттайки по времени, по достижении заданной температуры или с учетом обоих параметров
- Два способа отсчета времени между оттайками:
- по времени;
- по времени наработки компрессора (Digifrost).
- Задание времени для слива конденсата после завершения процесса оттайки
- Защита компрессора от частых запусков
- Защита параметров от несанкционированных изменений
Технические характеристики
Характеристика | Тип корпуса Щ3 | Тип корпуса Д |
Разрешающая способность измерения температуры | 1 °С | |
Диапазон поддержания температуры | –50...+50 °С | |
Время измерения температуры | не более 1 с | |
Напряжение питания | 12 В постоянного или | 220 В 50 Гц |
Макс./номин. ток (при 220 В, cos | ||
– компрессором | 3 А/1 А | 10 А/1 А |
– вентилятором | 3 А/1 А | 3 А/1 А |
– нагревателем | 3 А/1 А | 3 А/1 А |
Габаритные размеры, мм | 74×32×70 | 72×88×54 |
Степень защиты корпуса со стороны передней панели | IP54 | IP20 |
Технические характеристики РТС-датчиков
Чувствительный элемент | полупроводниковый PTC-сенсор |
Тип кабеля | силиконовый с максимальной устойчивостью к повышенной влажности и пониженной температуре |
Кожух | влагозащищенное исполнение со степенью защиты IP54, нержавеющая сталь типа 12Х18Н10Т |
Номинальное сопротивление | 1000 Ом при 25 °С |
Функциональная схема прибора
Входы для измерения температуры
ТРМ974 имеет два входа для подключения Positive Temperature Coefficient () датчиков, с помощью которых измеряется:
- температура в холодильной камере;
- температура воздухоохладителя (используется при оттайке).
Подключение датчиков осуществляется по двухпроводной схеме.
Выходные управляющие реле
ТРМ974 имеет 3 выходных реле для управления процессами в холодильной камере. Реле 1 управляет по двухпозиционному закону компрессором, реле 3 - нагревателем (ТЭНом) для оттайки. Реле 2 используется для включения/выключения вентилятора.
Модификации
Элементы управления
Точки на цифровом индикаторе используются как светодиоды состояния
| Постоянной засветкой сигнализирует о включении компрессора, мигающей – о включении задержки запуска компрессора. |
| Постоянной засветкой сигнализирует о включении вентилятора, мигающей –о задержке включения вентиляторов после оттайки. |
| Постоянной засветкой сигнализирует о включении оттайки, мигающей – о включении слива конденсата. |
Назначение кнопок
| Нажатие и удержание кнопки в течение 6 с в режиме ТЕРМОСТАТ включает оттайку. |
| Кнопка в режиме ТЕРМОСТАТ: |
| Кнопка предназначена для вывода на индикатор значения текущей температуры 2-го датчика. |
| Кнопка предназначена для перехода из режима ТЕРМОСТАТ в режим НАБОР ХОЛОДА. |
3 х разрядный цифровой индикатор
В режиме ТЕРМОСТАТ используется для вывода измеренного значения температуры и диагностических сообщений. |
В режиме ПРОГРАММИРОВАНИЕ показывает программируемый параметр или его значение. |
Схемы подключения
Режимы работы
Режим ТЕРМОСТАТ. Поддержание заданной температуры в камере
Температурный режим в камере определяют параметры SP (Set Point – контрольная точка) и diF (дифференциал).
Для поддержания температуры в камере ТРМ974 управляет работой компрессора и вентилятора.
Компрессор запускается, когда температура в камере превышает значение SP+diF, и отключается, когда температура вновь снижается до значения контрольной точки.
Вентилятор может по выбору пользователя включаться и выключаться вместе с компрессором или работать непрерывно. Можно также задать значение температуры камеры, ниже которой вентилятор автоматически отключается.
Оттайка холодильной камеры
![]() | ТРМ974 периодически производит оттайку холодильной камеры. При необходимости оттайку можно запустить вручную, нажав кнопку «оттайка» на лицевой панели прибора. |
Интервал между двумя оттайками можно отсчитывать:
- просто по времени (1...99 ч);
- по времени наработки компрессора (режим Digifrost).
Оттайку можно производить двумя способами:
- ТЭНом (компрессор выключен);
- горячим газом (одновременно включены реле компрессора и реле ТЭНа).
Оттайка заканчивается:
- по истечении заданного времени;
- по достижении заданной температуры воздухоохладителя;
- при выполнении хотя бы одного из двух вышеназванных условий.
В ТРМ974 можно задать время для слива конденсата по окончании оттайки. Кроме того, можно установить время задержки включения вентиляторов после оттайки (при этом компрессор и ТЭН также выключены).

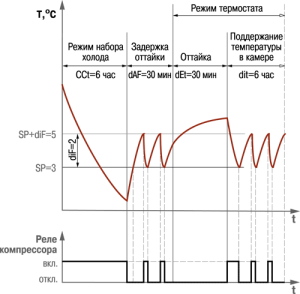

Режим НАБОР ХОЛОДА
Режим НАБОР ХОЛОДА предназначен для быстрого охлаждения камеры, заполненной новым (теплым) продуктом.
Пользователь задает время набора холода 1...24 ч, в течение которого компрессор принудительно включен. Можно задать также задержку оттайки после набора холода. По окончании оттайки прибор автоматически переходит в режим ТЕРМОСТАТ.
Особенности первого запуска ТРМ974
При подаче питания поведение ТРМ974 зависит от заданных пользователем установок:
- производится первая оттайка через 30 с после запуска;
- сразу после подачи питания прибор работает в режиме ТЕРМОСТАТ, время до первой оттайки равно интервалу между двумя оттайками;
- после запуска компрессор заданное время остается выключенным (во избежание пусковых перегрузок), после чего прибор переходит в режим ТЕРМОСТАТ.
Режим ТРЕВОГА. Работа ТРМ974 при выходе из строя датчика
Режим ТРЕВОГА включается:
- при выходе температуры в камере за заданные границы;
- при выходе из строя любого из датчиков.
На цифровом индикаторе в режиме ТРЕВОГА появляются соответствующие аварийные сообщения.
При выходе из строя датчика камеры управление компрессором продолжается, но в аварийном режиме, когда время включения и время выключения компрессора жестко определены. При выходе из строя датчика воздухоохладителя прибор отключает вентилятор.
Комплектность
Для прибора ТРМ974 в щитовом корпусе Щ3
- Прибор ТРМ974
- Комплект крепежных элементов
- Трансформатор 220 В/12 В мощность 3 ВА
- РТС - датчик
- Паспорт и гарантийный талон
- Руководство по эксплуатации
Для прибора ТРМ974 в корпусе на Дин-рейку
- Прибор ТРМ974
- РТС - датчик
- Паспорт и гарантийный талон
- Руководство по эксплуатации
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
Основные атрибуты | |
---|---|
Производитель | ОВЕН |
Страна производитель | Россия |
Состояние | Новое |
Пользовательские характеристики | |
Тип | ТРМ974 блок управления средне- и низкотемпературными холодильными машинами с автоматической разморозкой |
