ПСУ-1 сигнализаторы уровня для КНС и сточных вод

Цену уточняйте

  • В наличии
ПСУ-1 сигнализаторы уровня для КНС и сточных вод
ПСУ-1 сигнализаторы уровня для КНС и сточных водВ наличии
Цену уточняйте
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС
+375 (17) 336-33-70
Отдел продаж (добавочный номер 1)
  • +375 (29) 697-04-04
    Отдел продаж (мобильный)
  • +375 (33) 660-04-04
    Склад (мобильный)
  • +375 (29) 332-93-69
    Специалист по продукции ЭМИС

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Краткое описание

Подвесной сигнализатор уровня ПСУ-1 предназначен для управления наполнением/опорожнением резервуаров с водой и другими неагрессивными к материалу ПСУ жидкостями, в том числе содержащими твердые включения. ПСУ-1 применяется в качестве датчика уровня канализации и сточных вод как промышленных, так и коммунальных.

Датчики выпускаются с неопреновым кабелем длиной 5, 10 и 20 м в зависимости от исполнения.

Конструкция. Принцип работы.

Подвесные сигнализаторы уровня крепятся на прочном гибком кабеле и содержат герметично закрытый микропереключатель.

Во время погружения ПСУ-1 в жидкость его корпус отклоняется, что вызывает срабатывание микропереключателя. Микропереключатель замыкает/размыкает электрическую цепь, таким образом включается/останавливается исполнительный механизм (насос, вентиль и др.). На рисунке схематично представлено переключение ПСУ для управления устройствами в случае достижения минимального (1) и максимального (2) уровней срабатывания.

Переключение ПСУ

Применение датчиков уровня ПСУ-1

Сигнализаторы уровня ПСУ-1 могут работать при температурах от 0 до +70 °С в химически агрессивных средах. Материал датчика – полипропилен, материал кабеля – неопрен.

ПСУ-1 применяется для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов. Применяя ПСУ-1 в качестве сигнализатора уровня выгребной ямы, сточных вод, канализации, можно легко организовать схему управления насосом.

Примеры работы ПСУ при управлении насосами

Срабатывание ПСУ при достижении (1) минимального (сигнал на наполнение) и (2) максимального (сигнал на слив) уровней жидкости



Технические характеристики


Наименование параметра

Значение

Параметры микропереключателя

Диапазон коммутируемого переменного напряжения

150...250 В

Коммутируемый ток, не более

10 А

Максимальная коммутируемая мощность

2 кВт

Угол включения/выключения

50(±10)°

Безопасность

Степень защиты по ГОСТ 14254

IP68

Класс защиты от поражения электрическим током по ГОСТ IEC60335-1

II

Электрическая прочность изоляции (вход-корпус)

3000 В

Сопротивление изоляции (вход-корпус), не менее

20 МОм

Конструктивные параметры

Материал корпуса

полипропилен

Материал кабеля

неопрен

Диаметр наружной оболочки соединительного кабеля

6,5 мм

Сечение соединительных проводов

1 мм2

Условия эксплуатации

Температура рабочей среды

0...70 °С

Давление рабочей среды, не более

0,4 МПа

Плотность рабочей среды

950...1 050 кг/м3

Прочее

Средняя наработка на отказ, не менее

50 000 срабатываний

Масса в упаковке при длине кабеля:
  • 5 м

1,45 кг

  • 10 м
1,8 кг
  • 20 м
2,5 кг


Модификации


Модификации ПСУ-1

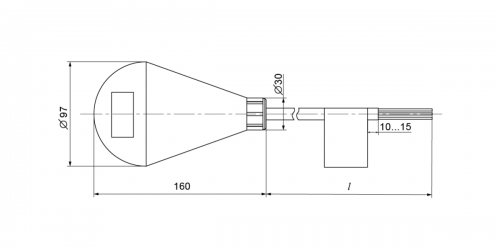

Габаритные чертежи


Габаритные чертежи ПСУ-1





Комплектация


  • ПСУ-1
  • Паспорт и гарантийный талон
  • Руководство по эксплуатации














Характеристики
Основные атрибуты
Производитель ОВЕН
Страна производительРоссия
СостояниеНовое
Пользовательские характеристики
ТипПСУ-1 сигнализаторы уровня для КНС и сточных вод
Информация для заказа
  • Цена: Цену уточняйте
